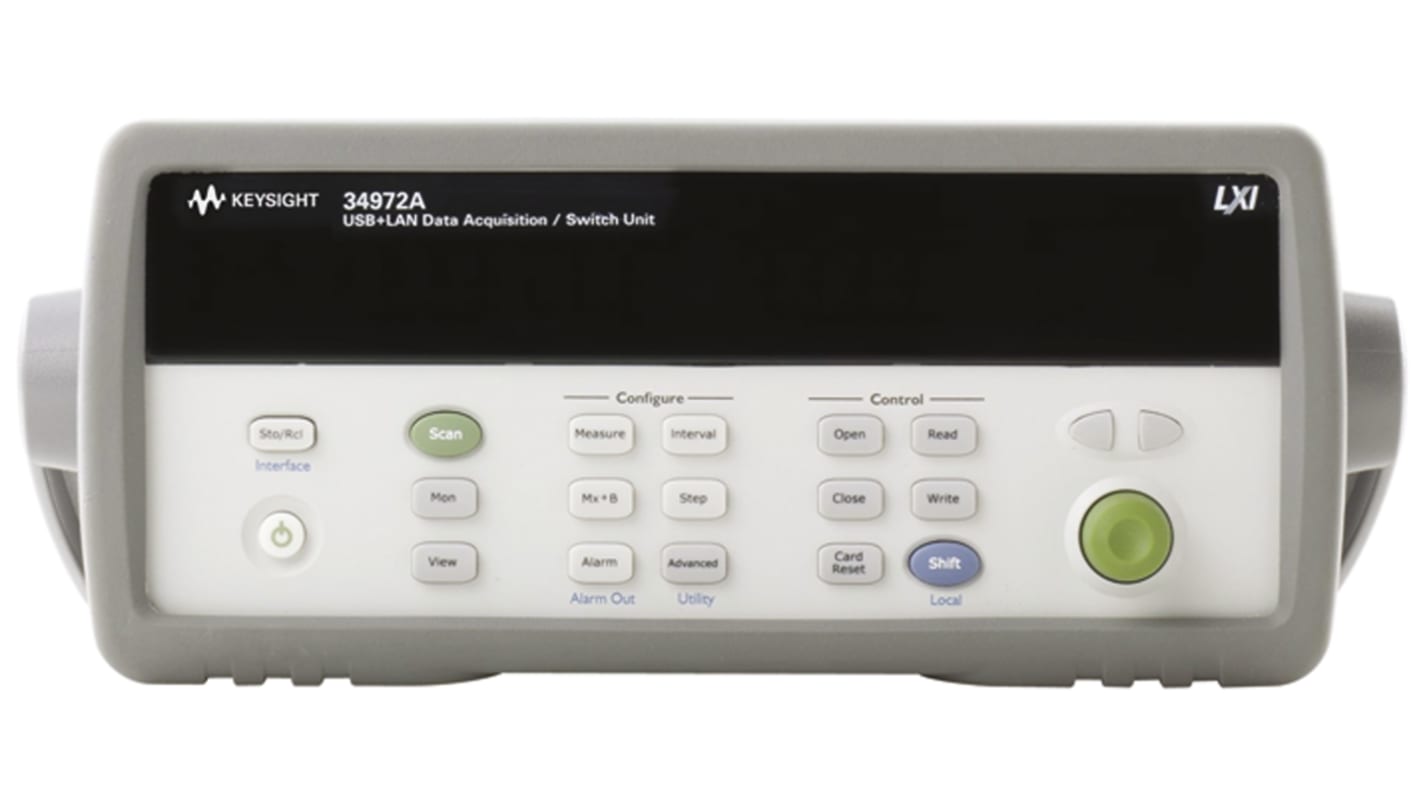

Acquisizione dati digitale Keysight Technologies 34972A, 20 canali, LAN, USB

Grazie a Keysight, l'unità switch DAQ 34972A combina semplicità di interfaccia utente con costi per canale, flessibilità modulare e prestazioni di misurazione eccezionali. La sua versatilità ne consente l'uso come registratore di dati, front-end di acquisizione dati e sistema di commutazione. Misura e converte la temperatura con termocoppie, RTD e termistori, tensione dc & ac, resistenza a 2 fili e 4 fili, frequenza & periodo e corrente dc & ac. Ogni canale è configurabile in modo indipendente. Il condizionamento del segnale integrato garantisce agli utenti la possibilità di misurare 11 diverse funzioni senza il costo aggiuntivo o la difficoltà di utilizzare accessori di condizionamento esterno. Con un'enfasi sulla flessibilità, il DAQ 34972A consente inoltre all'utente di specificare le funzioni di misurazione per singolo canale e di sfruttare le unità software definibili dall'utente, la scala Mx + B e i limiti di allarme. Tutti i modelli sono caratterizzati da affidabilità e qualità eccellenti.

• memoria USB integrata e porta ethernet
• l'hardware include un pannello frontale intuitivo, menu orientati alle attività e guida automatica
50k letture • di dati di memoria non volatile durante l'alimentazione rimosso
Il DMM interno a 6,5 cifre misura 11 funzioni senza esterna • condizionamento del segnale
• modalità di visualizzazione del monitor per i test in corso
• funzione di scalatura per la conversione di input non elaborati in unità definite dall'utente
• limiti di allarme HI/lo su ciascun canale di ingresso più 4 Uscite allarme TTL
• componente con batteria tampone - orologio in tempo reale per le scansioni di stimolazione e. timestamping delle letture
• il mainframe a 3 slot offre fino a 96 crosspoint matrix o 120 canali single-ended
• 8 interruttori e moduli a innesto di controllo tra cui scegliere

Il dispositivo 34972A presenta le stesse caratteristiche del dispositivo 34970A (686-2107) e dispone inoltre di una porta di memoria USB incorporata al fine di consentire l'utilizzo di un drive flash USB per caricare le configurazioni del registratore di dati BenchLink nel dispositivo 34972A e raccogliere i dati senza essere collegati a un PC. I dati possono essere registrati direttamente sulla chiave USB, estendendo la memoria dello strumento, oppure copiati dalla memoria interna per il trasferimento su un computer in un'altra postazione.

L'acquisizione dei dati è un'attività che campiona i segnali, misurando le condizioni fisiche. Con questa unità, i risultati vengono poi convertiti in valori digitali. I dati vengono quindi registrati su un dispositivo USB o su un altro tipo di dispositivo di archiviazione per il confronto dei risultati. Per spiegarlo nei suoi termini più semplici, misurare la temperatura del calcestruzzo all'esterno durante l'estate con un dispositivo semplice, sarebbe classificato come acquisizione di dati.

Software per registratore di dati BenchLink

Acquisizione dati basata su USB Keysight (DAQ)

La famiglia Acquisizione dati basata su USB Keysight (DAQ) offre un'ampia scelta e la flessibilità di creare soluzioni autonome o modulari che si espandono e si sviluppano in base ai requisiti di test.
