- Codice RS:
- 521-4579
- Codice costruttore:
- 5ST3010
- Costruttore:
- Siemens
- Codice RS:
- 521-4579
- Codice costruttore:
- 5ST3010
- Costruttore:
- Siemens
Normative
- Paese di origine:
- IN
Dettagli prodotto
Interruttori di attivazione/interruzione
Interruttore di attivazione/interruzione per montaggio su guida DIN
Modelli con 32A fino a 63A utilizzabili come sezionatori del carico conformi a EN 60947-1
Con blocco separato
Posizione interruttore piombabile
Interruttore di corrente ausiliario per installazione a destra
Modelli con 32A fino a 63A utilizzabili come sezionatori del carico conformi a EN 60947-1
Con blocco separato
Posizione interruttore piombabile
Interruttore di corrente ausiliario per installazione a destra
Nota
la maggior parte dei dispositivi di corrente residua non offre protezione da guasti "da fase a neutro" ed è pertanto necessaria una protezione di "riserva" tramite fusibile o MCB.
Autorizzatori
CE

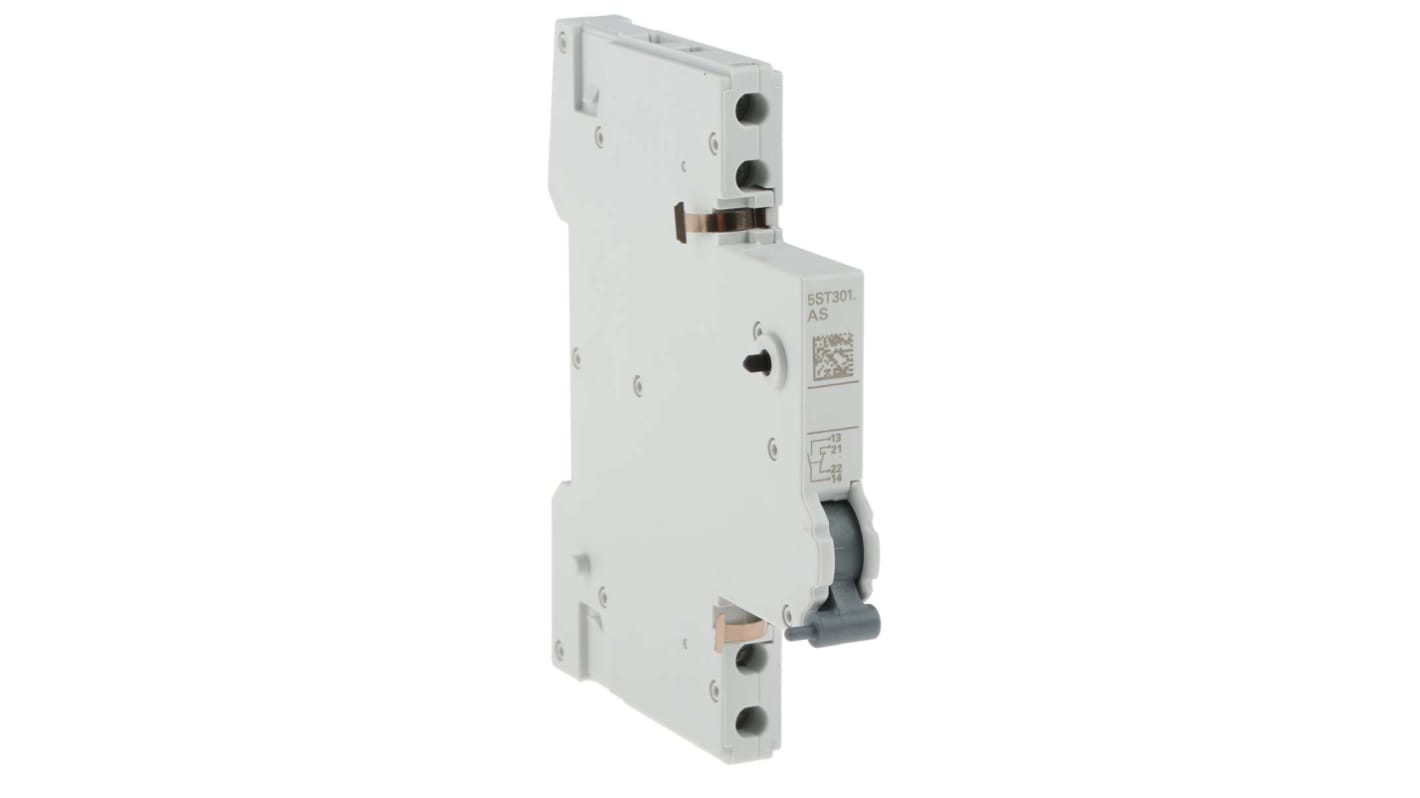

Contatto ausiliario SENTRON Siemens, 6 A, 230 V c.a. - Serie 5ST3 - 5ST3010
Questo contatto ausiliario della gamma SENTRON di Siemens segnala con precisione gli stati di commutazione o malfunzionamento. Utilizzatelo in combinazione con i contatti principali, come interruttori automatici, relè e contattori. Cambia gli stati insieme a questi interruttori per passare i dati da un circuito a un controller logico, che quindi attiva o disattiva un dispositivo collegato. L'unità assicura una distribuzione dell'alimentazione affidabile ed efficiente alle applicazioni evitando la sovraalimentazione o la sottoalimentazione nei circuiti di interblocco o nei controlli logici e di sequenza con carico da basso ad alto. È possibile utilizzare questo dispositivo versatile con un'ampia varietà di componenti come controller a pulsante, schemi di controllo dei motori e applicazioni di controllo industriale.
• I terminali a vite fissano le connessioni fisicamente ed elettricamente per garantire una conduttività e una trasmissione di potenza affidabili
• Temperatura d'esercizio da -5 °C a +40 °C per l'uso in condizioni difficili
• Il montaggio su guida DIN consente un'installazione rapida e facile
• Temperatura d'esercizio da -5 °C a +40 °C per l'uso in condizioni difficili
• Il montaggio su guida DIN consente un'installazione rapida e facile
Che cos'è un circuito ausiliario?
Un circuito ausiliario trasmette segnali per rilevare, monitorare o controllare lo stato funzionale del circuito principale. Questo contatto ausiliario ad alte prestazioni Siemens controlla efficacemente i circuiti ausiliari e stabilisce il corretto funzionamento dei dispositivi.
Standard
EN 60947-1
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 2 |
Configurazione stato normale | 1 N/C + 1 N/A |
Tipo di montaggio | Montaggio su guida DIN |
Range | SENTRON |
Serie | 5ST3 |
Corrente nominale contatto | 6 A |
Tipo terminale | Vite |
Configurazione polo e corsa | DP |
Tensione nominale contatto | 230 V c.a. |
Minima temperatura operativa | -25°C |
Massima temperatura operativa | +55°C |
Range di temperatura operativa | -25 → +55 °C |
