- Codice RS:
- 215-7827
- Codice costruttore:
- 047730
- Costruttore:
- Burkert
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 20/06/2024.
Aggiunto
Prezzo per Unità
277,00 €
(IVA esclusa)
337,94 €
(IVA inclusa)
Unità | Per unità |
1 + | 277,00 € |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 215-7827
- Codice costruttore:
- 047730
- Costruttore:
- Burkert
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

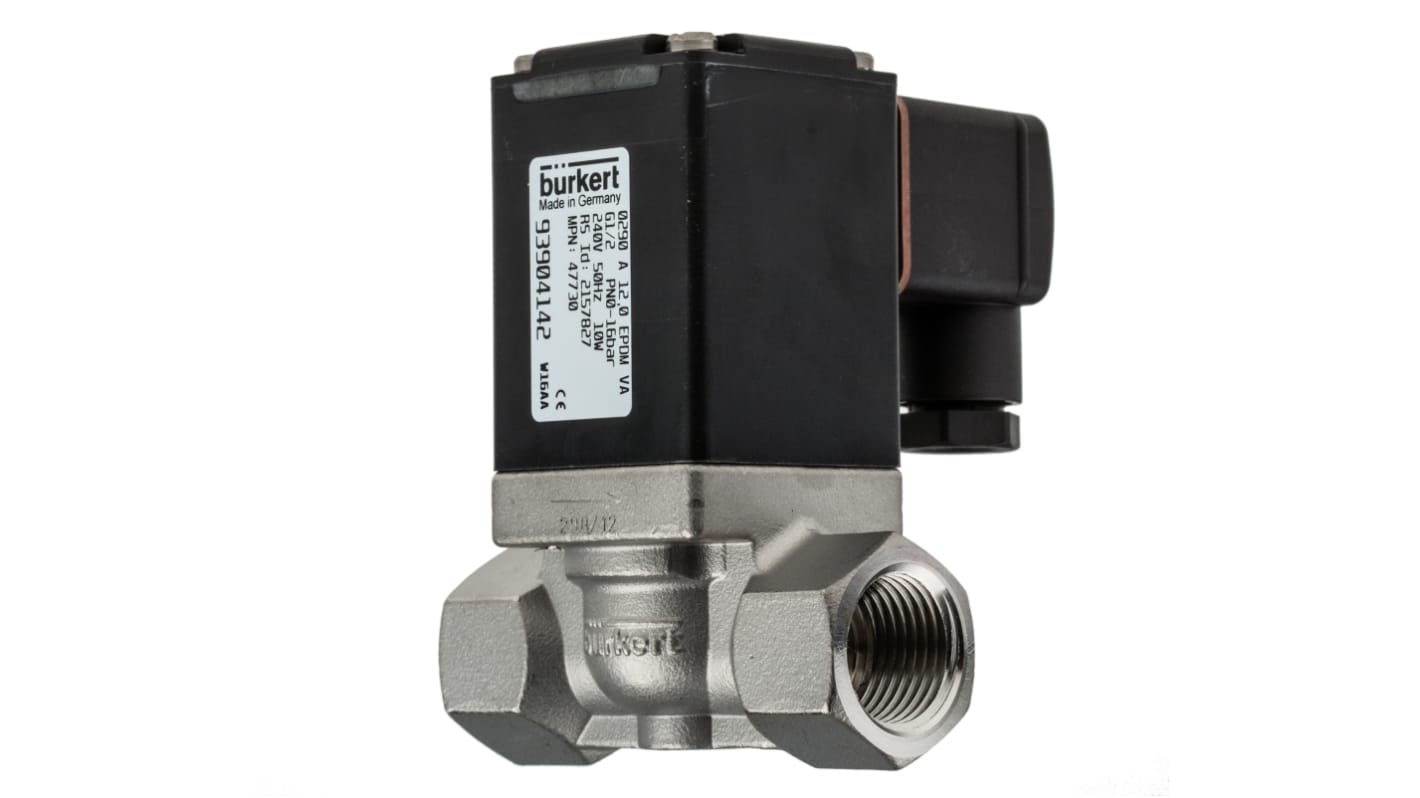

Elettrovalvole a due vie serie 290
Possibilità di azzeramento della pressione
Gamma completa di dimensioni delle porte
Porte parallele BSP ideali per l'utilizzo con raccordi di compressione
Il connettore DIN a 3 pin certificato per IP65 può essere posizionato con incrementi di 360° e 90°
Approvazione WRC (solo corpo in ottone)
Per l'uso con alimentazioni idriche domestiche e fluidi neutri (senza olio) e gas
Gamma di pressione 0 - 16 bar
Assorbimento di corrente 100-120 VA (c.a. di spunto), 25 VA/12 W (c.a./c.c. di blocco); 80 W (spunto), 6 W (blocco)
Temperatura ambiente +55 °C max
Gamma completa di dimensioni delle porte
Porte parallele BSP ideali per l'utilizzo con raccordi di compressione
Il connettore DIN a 3 pin certificato per IP65 può essere posizionato con incrementi di 360° e 90°
Approvazione WRC (solo corpo in ottone)
Per l'uso con alimentazioni idriche domestiche e fluidi neutri (senza olio) e gas
Gamma di pressione 0 - 16 bar
Assorbimento di corrente 100-120 VA (c.a. di spunto), 25 VA/12 W (c.a./c.c. di blocco); 80 W (spunto), 6 W (blocco)
Temperatura ambiente +55 °C max
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 240 V c.a. |
Numero di porte | 2 |
Dimensione della connessione | 1/2poll |
Connessione | G 1/2" femmina |
Operazione | Servoassistita |
Posizione predefinita della valvola | NC |
Applicazioni adatte | Gas, liquido |
Tipo | 2/2 |
Diametro orifizio | 12mm |
Materiale corpo | Acciaio inox |
Serie | 0290 |
Massima pressione di esercizio | 16 bar |
Range di temperatura operativa | Maximum of +55 °C |
Servomeccanismo | Sì |
Filettatura standard o tipo di connessione | G |
Massima temperatura di esercizio | +55°C |
Sesso di connessione | Femmina |
Fattore di flusso Kv | 2.8m³/h |
