- Codice RS:
- 776-1181
- Codice costruttore:
- FN283-6-06
- Costruttore:
- Schaffner
11 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
22 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
€ 27,23
(IVA esclusa)
€ 33,22
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 27,23 |
5 - 9 | € 25,32 |
10 - 24 | € 23,69 |
25 - 49 | € 22,05 |
50 + | € 20,15 |
- Codice RS:
- 776-1181
- Codice costruttore:
- FN283-6-06
- Costruttore:
- Schaffner
Documentazione Tecnica
Normative
- Paese di origine:
- TH
Dettagli prodotto
Serie FN280
Il modulo di alimentazione FN280 combina un ingresso IEC, un filtro di rete con portafusibile singolo o doppio e un interruttore a bilanciere a 2 poli in un formato ridotto. Un'ampia selezione di amperaggi, opzioni di fusibili, possibilità di montaggio e filtri per applicazioni mediche progettati per offrire la soluzione desiderata.
Possono essere utilizzati in una vasta gamma di applicazioni, come apparecchiature elettriche ed elettroniche portatili, beni di consumo, attrezzature per ufficio e EDP, alimentatori monofase, alimentatori in modalità switching, apparecchiature di controllo e misurazione e apparecchiature mediche.
Possono essere utilizzati in una vasta gamma di applicazioni, come apparecchiature elettriche ed elettroniche portatili, beni di consumo, attrezzature per ufficio e EDP, alimentatori monofase, alimentatori in modalità switching, apparecchiature di controllo e misurazione e apparecchiature mediche.
Conforme a IEC/EN 60601-1
Correnti nominali fino a 10 A
Portafusibile singolo o doppio
Interruttore a bilanciere a 2 poli
Induttore di linea di massa opzionale (tipo E)
Versioni opzionali per uso medicale (tipo B)
Correnti nominali fino a 10 A
Portafusibile singolo o doppio
Interruttore a bilanciere a 2 poli
Induttore di linea di massa opzionale (tipo E)
Versioni opzionali per uso medicale (tipo B)
Filtro di ingresso Schaffner

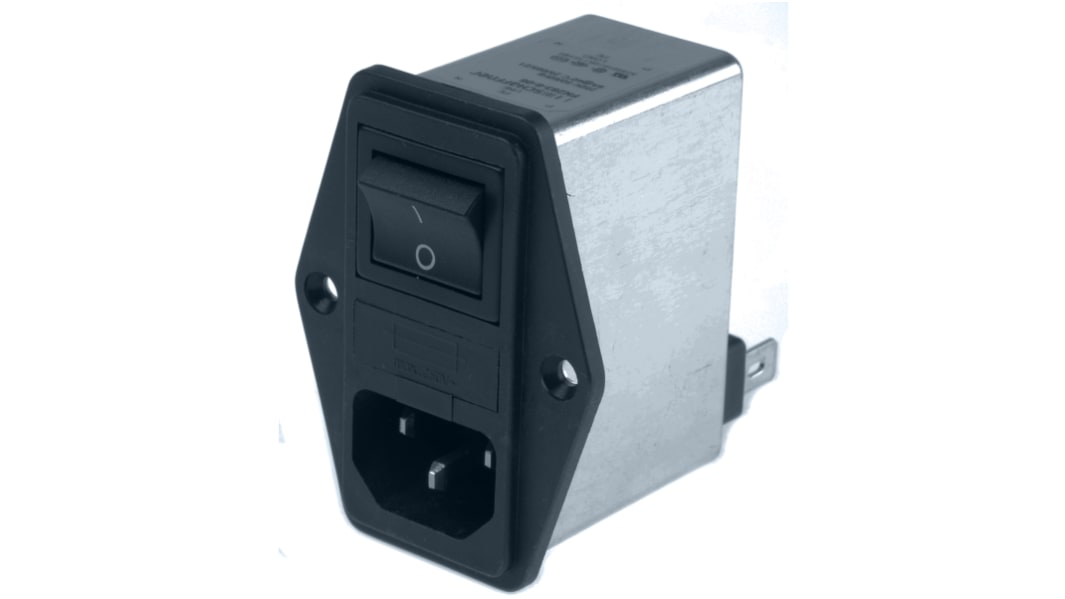

Il filtro di ingresso IEC Schaffner è un modulo di alimentazione di tipo maschio, a fusibile singolo, con montaggio a flangia e connettore C14. Ha una tensione di alimentazione nominale di 250VAC con una corrente nominale ad alte prestazioni di 7,2 A. Questo filtro è dotato di un contenitore in metallo incorporato con un connettore di linea di alimentazione integrato. La frequenza di funzionamento è compresa tra 50Hz e 400Hz.
Caratteristiche e vantaggi
Prestazioni ottimali in rapporto alle dimensioni
Cassetto portafusibili con facile accesso
Terminali ad innesto rapido
La corrente di dispersione massima è di 373μA
Temperatura d'esercizio compresa tra -25 °C e 85 °C.
Cassetto portafusibili con facile accesso
Terminali ad innesto rapido
La corrente di dispersione massima è di 373μA
Temperatura d'esercizio compresa tra -25 °C e 85 °C.
Applications
Apparecchiature elettriche ed elettroniche,
Elettrodomestici
Alimentatori monofase e switching
Apparecchiatura di test e misurazione
Apparecchiature per montaggio su rack
Elettrodomestici
Alimentatori monofase e switching
Apparecchiatura di test e misurazione
Apparecchiature per montaggio su rack
Certificazioni
Approvazione UL
Certificazione CSA
Protezione IP40
Certificazione CSA
Protezione IP40
Schaffner serie FN28X
Specifiche
Attributo | Valore |
---|---|
Tipologia | Maschio |
Numero di fusibili | 1 |
Dimensione fusibile | 5 x 20mm |
Tipo interruttore | 2 poli |
Terminazione | Faston |
Corrente nominale | 7.2A |
Tensione nominale | 250 V c.a. |
Tipo di montaggio | Su flangia |
Frequenza | 50 → 400Hz |
Tipo di connettore IEC | C14 |
Larghezza | 50mm |
Profondità | 62mm |
Altezza | 65mm |
