- Codice RS:
- 386-0372
- Codice costruttore:
- Z-15GQ-B
- Costruttore:
- Omron
26 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
7 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
€ 22,63
(IVA esclusa)
€ 27,61
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 22,63 |
5 - 9 | € 21,71 |
10 + | € 21,21 |
- Codice RS:
- 386-0372
- Codice costruttore:
- Z-15GQ-B
- Costruttore:
- Omron
Documentazione Tecnica
Normative
Non applicabile
Dettagli prodotto
Finecorsa di precisione Serie Z15
Interruttore di base ad alta precisione disponibile in un'ampia gamma di versioni
Grande capacità di commutazione
Configurazione contatto: SPDT
Portata contatti: 250Vc.a. 15A, 14Vc.c. 15A
Distanza tra i contatti: 0,5mm, modello ad alta sensibilità 0,25mm
Metodo di connessione: terminali a vite
Durata meccanica 203 operazioni minime
Temperatura nominale: -25°C a +80°C, modelli protetti contro lo stillicidio -15°C a +80°C
Grande capacità di commutazione
Configurazione contatto: SPDT
Portata contatti: 250Vc.a. 15A, 14Vc.c. 15A
Distanza tra i contatti: 0,5mm, modello ad alta sensibilità 0,25mm
Metodo di connessione: terminali a vite
Durata meccanica 203 operazioni minime
Temperatura nominale: -25°C a +80°C, modelli protetti contro lo stillicidio -15°C a +80°C
Autorizzatori
UL, CSA

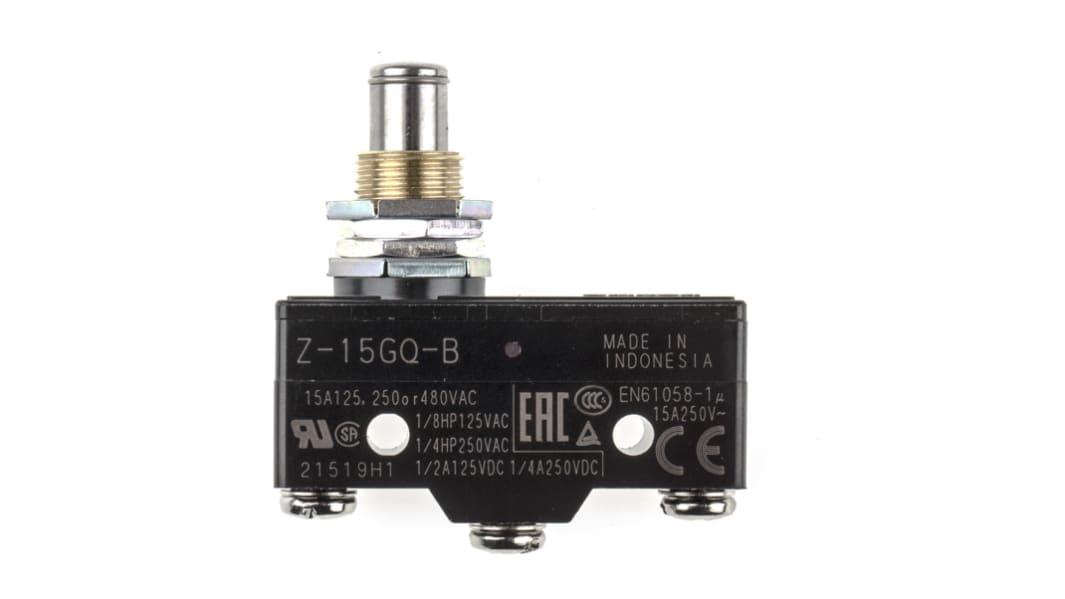

Interruttore di fine corsa OMRON, morsetto a vite, diametro del pistone 8,35 mm - Serie Z - Z-15GQB
Quando il controllo preciso del sistema non è negoziabile, contattare questo interruttore di fine corsa OMRON. Aumenta la sicurezza e l'efficienza arrestando o avviando l'apparecchiatura quando il suo attuatore a pistone rileva forze comprese tra 2,45 e 3,43 N. I dadi di bloccaggio consentono di regolare rapidamente l'altezza del pistone durante la configurazione del sistema. Uno spazio di contatto di 0,5 mm riduce il rischio di arco per evitare danni alle apparecchiature. Grazie alla durata meccanica di 20 milioni di operazioni di questo interruttore di fine corsa, è possibile essere certi che fornisce prestazioni affidabili a lungo termine.
Caratteristiche e vantaggi
I contatti in argento garantiscono un'efficiente conduttività elettrica e resistenza alla corrosione
Funzioni senza guasti in un intervallo di temperature d'esercizio da -25 °C a +80 °C
Isolato per gestire 1000 V c.a. a 50/60 Hz per un minuto, limitando le interruzioni elettriche durante una sovratensione di potenza
La resistenza massima dei contatti di 15 mΩ riduce al minimo la perdita di potenza e le cadute di tensione
Funzioni senza guasti in un intervallo di temperature d'esercizio da -25 °C a +80 °C
Isolato per gestire 1000 V c.a. a 50/60 Hz per un minuto, limitando le interruzioni elettriche durante una sovratensione di potenza
La resistenza massima dei contatti di 15 mΩ riduce al minimo la perdita di potenza e le cadute di tensione
Applicazioni
Bracci robotici
Macchine CNC
Presse di stampa
Macchine CNC
Presse di stampa
Come si monta questo interruttore?
Il prodotto è dotato di due fori di montaggio per l'installazione su un pannello o un contenitore, il che rende l'integrazione nel sistema di controllo industriale un pezzo di torta.
Autorizzatori
Riconoscimento UL, CSA
Specifiche
Attributo | Valore |
---|---|
Tipo di attuatore | Stantuffo |
Configurazione polo e corsa | SPDT |
Configurazione stato normale | NO/NC |
Protezione IP | IP00 |
Corrente massima | 15A |
Massima tensione c.a. | 500V |
Tensione massima c.c. | 250V |
Serie | Z |
Tipo di azione | Azione rapida |
Lunghezza | 47.3mm |
Profondità | 17.45mm |
Massima temperatura operativa | +80°C |
Minima temperatura operativa | -25°C |
Standard soddisfatti | CCC, CE, CSA, UL |
Larghezza | 49.2mm |
Durata meccanica | 10000000Cycles |
