- Codice RS:
- 297-8185
- Codice costruttore:
- DB2132-0030
- Costruttore:
- Accuride
- Codice RS:
- 297-8185
- Codice costruttore:
- DB2132-0030
- Costruttore:
- Accuride
Documentazione Tecnica
Normative
Non conforme
- Paese di origine:
- MX
Dettagli prodotto

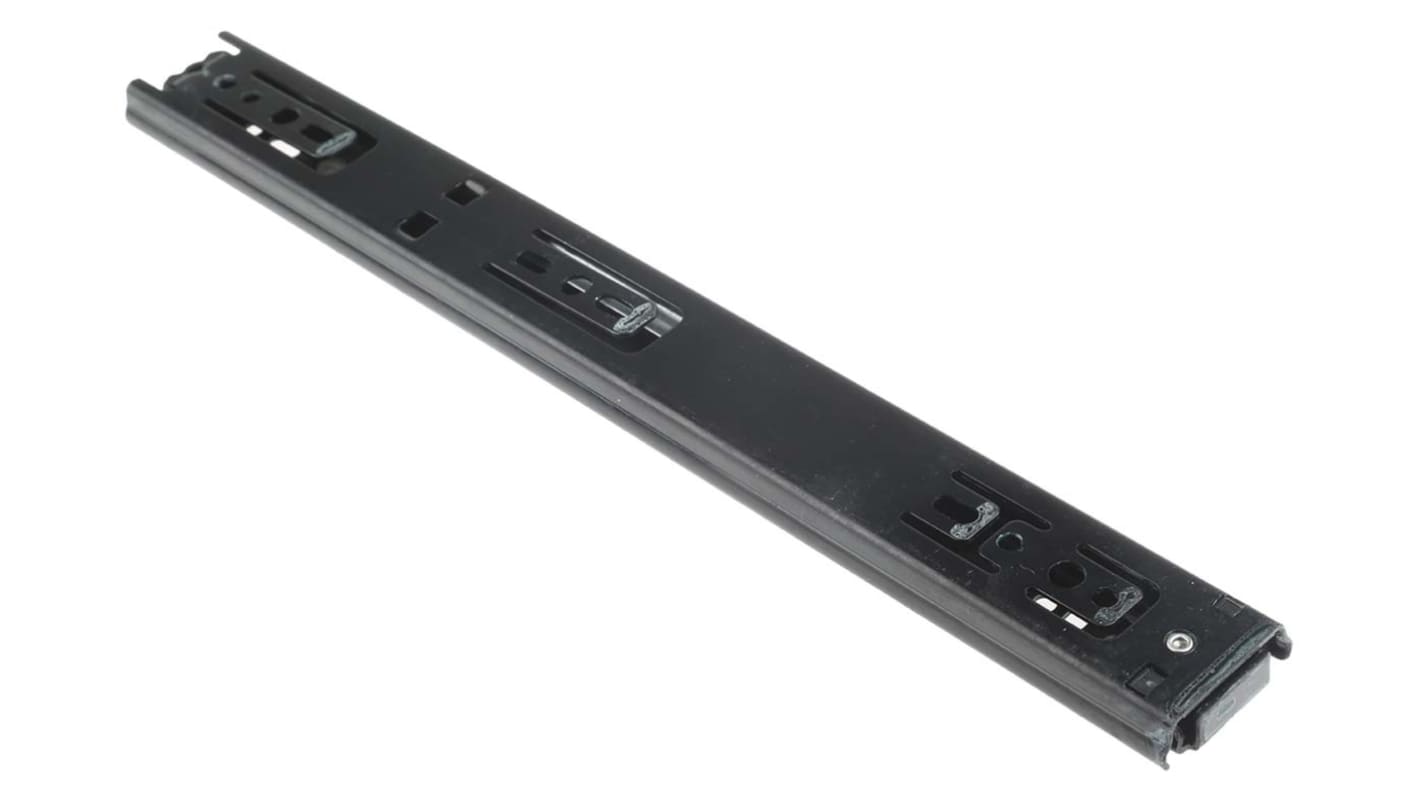

Guide cassetto serie DB2132 Accuride per impieghi leggeri
Gamma di guide cassetti a montaggio laterale dei cuscinetti a sfere telescopici Accuride DB2132 con capacità di estensione del 75% realizzata in robusto acciaio zincato nero. Queste guide sono in grado di contenere fino a 50 kg con 10000 cicli di apertura e chiusura e fino a 35 kg con 80000 cicli di apertura e chiusura.
Fermo a sfera autopulente
Queste guide per cassetti Accuride usano un cuscinetto a sfere di lunga durata che produce un meccanismo di apertura e chiusura regolare e silenzioso. Una caratteristica aggiuntiva è il fermo a sfera autopulente che elimina le particelle estranee dai cuscinetti a sfera e protegge le piste di scorrimento delle guide. Il lubrificante fornito dovrebbe durare per tutta la vita utile della guida. Se le guide necessitano di pulizia, è possibile applicare grasso di alta qualità per l'uso ad alta pressione.
Scollegamento anteriore
Queste guide per cassetti sono dotate di una funzione di scollegamento anteriore che consente al cassetto di essere facilmente scollegato dallassemblaggio principale della guida. Lo scollegamento viene eseguito premendo una leva, il cassetto può quindi essere rimosso
Mantenimento
Queste guide per cassetti sono dotati di un dente di arresto per il mantenimento che ferma le guide saldamente in posizione per tenere il cassetto chiuso fino a quando viene applicata una maggiore pressione. Questa caratteristica evita che il cassetto si apra
Regolazione a camma
Queste guide per cassetti sono dotate di un regolatore a camma sulla parte anteriore che consente una regolazione di 3,2 mm da eseguire sul cassetto anteriore per facilitare l'allineamento
Vantaggi e caratteristiche principali
Azione con cuscinetti a sfere regolare e silenziosa
Capacità di carico fino a 50 kg
Realizzato in acciaio zincato nero robusto
Il 75% di capacità di estensione
Fermo a sfera autopulente
Scollegamento anteriore per la rimozione semplice del cassetto
Caratteristica di mantenimento per tenere chiuso in modo sicuro il cassetto
Regolazione a camma di 3,2 mm sulla parte anteriore del cassetto
Capacità di carico fino a 50 kg
Realizzato in acciaio zincato nero robusto
Il 75% di capacità di estensione
Fermo a sfera autopulente
Scollegamento anteriore per la rimozione semplice del cassetto
Caratteristica di mantenimento per tenere chiuso in modo sicuro il cassetto
Regolazione a camma di 3,2 mm sulla parte anteriore del cassetto
Applicazioni
Queste guide per cassetti per impieghi leggeri sono progettate solo per uso interno e devono essere protetti dall'umidità in eccesso, sporco, corrosione e fumi chimici. Le applicazioni ideali per queste guide includono cassetti, armadietti attrezzi, stazioni di lavoro industriali e display armadietti e POP (Point-of-Purchase - Punto di acquisto) e basi da tavolo
Raccordi
Queste guide per cassetti possono essere montate utilizzando una vite M4 o una vite per il legno da 4 mm o una vite di tipo europeo da 6 mm
Staffe opzionali
Specifiche
Attributo | Valore |
---|---|
Materiale | Acciaio |
Lunghezza chiuso | 300mm |
Lunghezza di spostamento | 205mm |
Prolunga | 75% |
Altezza totale | 35mm |
Carico massimo | 50kg |
