- Codice RS:
- 507-334
- Codice costruttore:
- KR47CAKXXG
- Costruttore:
- APEM
6 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
229 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
27,06 €
(IVA esclusa)
33,01 €
(IVA inclusa)
Unità | Per unità |
1 + | 27,06 € |
- Codice RS:
- 507-334
- Codice costruttore:
- KR47CAKXXG
- Costruttore:
- APEM
Documentazione Tecnica
Normative
- Paese di origine:
- FR
Dettagli prodotto

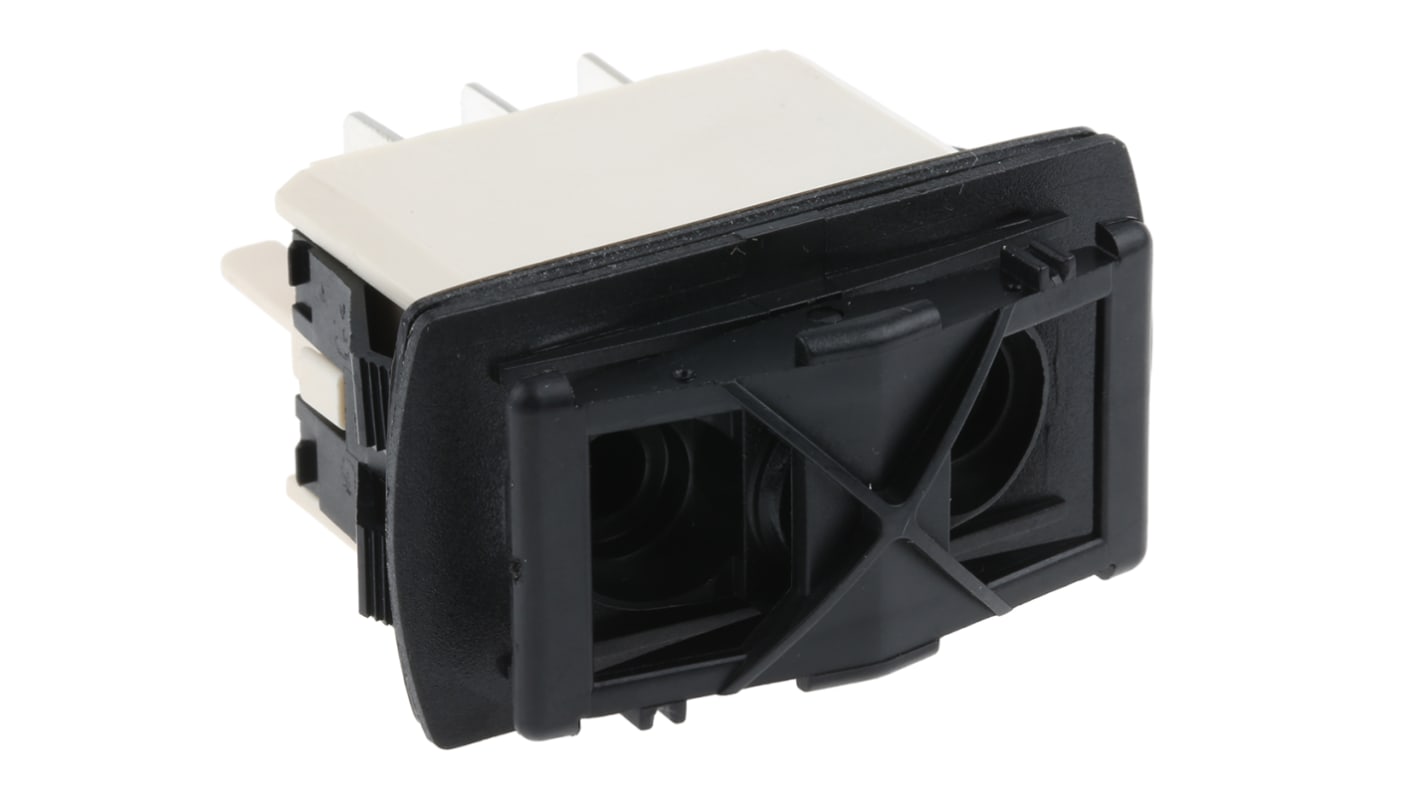

Corpi bilanciere KR - bipolari
Corpi per interruttori a bilanciere a innesto 10 A/24 V c.c., dotati di terminali ad attacco rapido da 6,35x0,8 mm
Disponibili nelle versioni non illuminate o illuminate a LED (con LED songoli o doppi da 12 V o 24 V, rossi, verdi o ambra)
È disponibile una grande varietà di configurazioni per gli interruttori e colori/contrassegni per attuatori
Gli attuatori adatti devono essere ordinati separatamente (vedere tipicamente 507-267 e relativa gamma)
Per facilitare la preparazione del cablaggio e l'assemblaggio rapido del pannello, tutti i corpi per interruttori bipolari possono essere anche usati con corpi del connettore posteriori a crimpare 507-576, che possono supportare fino a 10 terminali a crimpare (eccetto per il 507-431, che può essere usato con il corpo del connettore 507-560)
Gli altri accessori comprendono i contenitori per corpo interruttore 507-611 e 507-615, i tappi di chiusura per pannello 507-318 e l'utensile per rimozione attuatore 507-312
Foratura pannello per corpo interruttore 36,80x21,08 mm
Temperatura d'esercizio da -40 a +85°C
Resistenza dei contatti: <10 mΩ
Rigidità dielettrica 2,000 Vrms 50 Hz min. tra i terminali
Disponibili nelle versioni non illuminate o illuminate a LED (con LED songoli o doppi da 12 V o 24 V, rossi, verdi o ambra)
È disponibile una grande varietà di configurazioni per gli interruttori e colori/contrassegni per attuatori
Gli attuatori adatti devono essere ordinati separatamente (vedere tipicamente 507-267 e relativa gamma)
Per facilitare la preparazione del cablaggio e l'assemblaggio rapido del pannello, tutti i corpi per interruttori bipolari possono essere anche usati con corpi del connettore posteriori a crimpare 507-576, che possono supportare fino a 10 terminali a crimpare (eccetto per il 507-431, che può essere usato con il corpo del connettore 507-560)
Gli altri accessori comprendono i contenitori per corpo interruttore 507-611 e 507-615, i tappi di chiusura per pannello 507-318 e l'utensile per rimozione attuatore 507-312
Foratura pannello per corpo interruttore 36,80x21,08 mm
Temperatura d'esercizio da -40 a +85°C
Resistenza dei contatti: <10 mΩ
Rigidità dielettrica 2,000 Vrms 50 Hz min. tra i terminali
Serie KR modulare IP68
Specifiche
Attributo | Valore |
---|---|
Configurazione contatto | DPDT |
Operazioni | (On)-Off-(On) |
Larghezza forature pannello | 21.08mm |
Altezza forature pannello | 36.8mm |
Corrente nominale contatto | 5 A |
Illuminato | No |
Tipo di montaggio | Montaggio a pannello |
Protezione IP | IP68 |
Tipo terminale | Attacco rapido, a saldare |
Forma dell'attuatore | Rettangolare |
Tensione nominale c.c. | 24V |
Dimensione forature pannello | 36.8 x 21.08mm |
Resistenza dei contatti | 10mΩ |
Massima temperatura operativa | +85°C |
Minima temperatura operativa | -40°C |
Materiale telaio | Nylon 66 |
Materiale contatto | Argento |
Durata meccanica | 150000Operations |
Range di temperatura operativa | -40 → +85°C |
