- Codice RS:
- 614-9347
- Codice costruttore:
- 84870700
- Costruttore:
- Crouzet
6 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
2 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
€ 99,35
(IVA esclusa)
€ 121,21
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 99,35 |
5 - 9 | € 94,39 |
10 - 24 | € 89,41 |
25 - 49 | € 84,45 |
50 + | € 79,48 |
- Codice RS:
- 614-9347
- Codice costruttore:
- 84870700
- Costruttore:
- Crouzet
Documentazione Tecnica
Normative
Dettagli prodotto

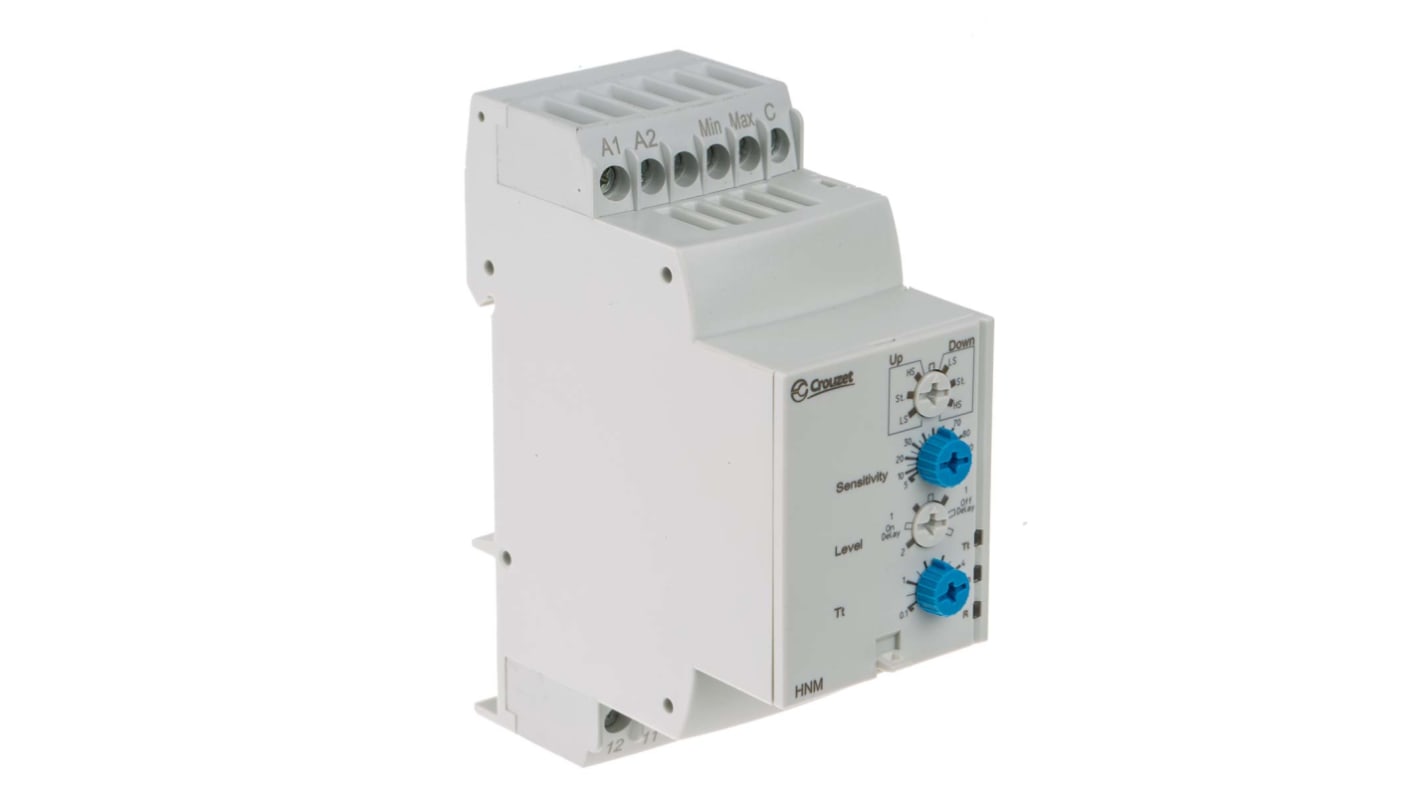

Relè di controllo di livello - HNM
Per controllare il livello di riempimento o svuotamento dei liquidi conduttivi
Ritardo temporale regolabile da 0,1 a 5 sec (effetto anti-onda)
Modello universale da 24 a 240 V c.a./c.c.
Tensione di alimentazione da 20,4 a 264 V c.a./c.c.
Regolazione dei livelli di massimo e minimo con tre sonde (max 100 Mtrs)
Controllo riempimento (SU) o svuotamento (GIÙ), selezionato tramite un interruttore sul pannello frontale
Sensibilità regolabile in 3 gamme:- 250 Ω → 5K Ω, 5 Kohm → 100KΩ, 100KΩ → 1MΩ.
Temperatura d'esercizio: -20 °C → +50 °C
Montaggio su guida DIN
Elettrodo adatto codice 354-290
Dimensioni (mm) : A 90, L 35,6, P 69
Ritardo temporale regolabile da 0,1 a 5 sec (effetto anti-onda)
Modello universale da 24 a 240 V c.a./c.c.
Tensione di alimentazione da 20,4 a 264 V c.a./c.c.
Regolazione dei livelli di massimo e minimo con tre sonde (max 100 Mtrs)
Controllo riempimento (SU) o svuotamento (GIÙ), selezionato tramite un interruttore sul pannello frontale
Sensibilità regolabile in 3 gamme:- 250 Ω → 5K Ω, 5 Kohm → 100KΩ, 100KΩ → 1MΩ.
Temperatura d'esercizio: -20 °C → +50 °C
Montaggio su guida DIN
Elettrodo adatto codice 354-290
Dimensioni (mm) : A 90, L 35,6, P 69
Nota
Questo è la prima unità di conduttività ad avere un'opzione di alimentazione c.c.
Autorizzatori
UL, CSA, GL, GOST, WEEE, RoHS, CE
I relè di controllo del livello di liquidi vengono utilizzati per monitorare i livelli di liquidi conduttivi e sono disponibili in versioni Su/Giù, minimo/massimo e pieno/vuoto. I relè di controllo del livello di liquidi sono semplici da installare e sicuri da usare.
Esempi di applicazione
I relè di controllo del livello dei liquidi (sensori di livello conduttivi) sono utilizzati in un'ampia varietà di applicazioni, tra cui la gestione delle acque reflue e il monitoraggio e la gestione di liquidi corrosivi e sono progettati specificamente per:
Monitoraggio e controllo dei livelli dei liquidi
Protezione delle pompe contro il funzionamento a secco
Capacità di rilevare eventuali perdite di liquidi in un sistema
Controllo dei rapporti di miscelazione delle sostanze
Controllo dei livelli dei liquidi
Protezione delle pompe contro il funzionamento a secco
Capacità di rilevare eventuali perdite di liquidi in un sistema
Controllo dei rapporti di miscelazione delle sostanze
Controllo dei livelli dei liquidi
Specifiche
Attributo | Valore |
---|---|
Applicazione di controllo | Livello |
Configurazione contatto | DPDT |
Gamma di sensibilità alla tensione | 24 → 240V ca |
Tipo di montaggio | Guida DIN |
Corrente minima rilevata | 10mA |
Corrente massima rilevata | 5A |
Ritardo | 0.1 → 5s |
Gamma di frequenza | 50 → 60Hz |
Serie | HNM |
Altezza | 92.6mm |
Gamma di corrente | 10 mA → 5A |
Dimensioni | 69 x 35 x 92.6mm |
Massima temperatura operativa | +50°C |
Larghezza | 35mm |
Minima temperatura operativa | -20°C |
Lunghezza | 69mm |
Temperatura di esercizio | +50°C |
