- Codice RS:
- 291-2466
- Codice costruttore:
- DMO063
- Costruttore:
- Sensata / Crydom
2 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
28,00 €
(IVA esclusa)
34,16 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 28,00 € |
10 - 99 | 25,31 € |
100 + | 23,49 € |
- Codice RS:
- 291-2466
- Codice costruttore:
- DMO063
- Costruttore:
- Sensata / Crydom
Documentazione Tecnica
Normative
- Paese di origine:
- MX
Dettagli prodotto
ASO/DM - fino a 3 A in SSR SIL miniaturizzato
Comando in c.c.
Modelli in c.a. - uscita SCR
Modello in c.c. - uscita MOSFET
Per commutare carichi fino a 3 A
Tensione di isolamento: 2500 VRMS
Tutti i modelli utilizzano una commutazione di tipo zero crossing, eccetto i codici 291-2466 e 738-5507
Le applicazioni includono: illuminazione, carichi induttivi, ad esempio i solenoidi, e motori
Temperatura d'esercizio: da -30 a +80°C
Dimensioni: 19,0 mm (A) x 10,2 mm (L) x 24,1 mm (P)
Modelli in c.a. - uscita SCR
Modello in c.c. - uscita MOSFET
Per commutare carichi fino a 3 A
Tensione di isolamento: 2500 VRMS
Tutti i modelli utilizzano una commutazione di tipo zero crossing, eccetto i codici 291-2466 e 738-5507
Le applicazioni includono: illuminazione, carichi induttivi, ad esempio i solenoidi, e motori
Temperatura d'esercizio: da -30 a +80°C
Dimensioni: 19,0 mm (A) x 10,2 mm (L) x 24,1 mm (P)
Attenzione
Autorizzatori

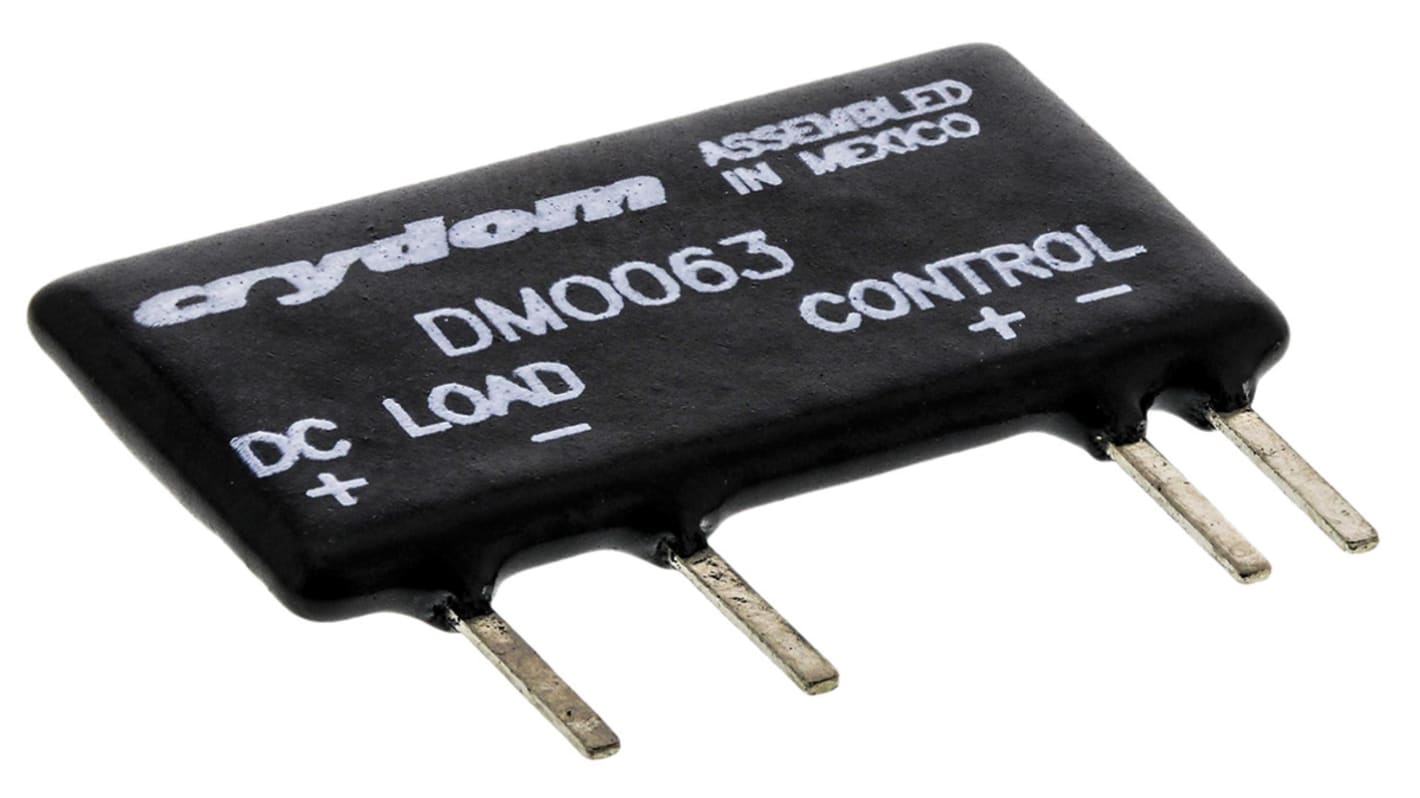

Relè a stato solido Sensata | Crydom, lunghezza 24,1 mm, larghezza 5,1 mm - Serie DMO - DMO063
Cerchi una soluzione di commutazione affidabile per i tuoi macchinari? Scegliete questo relè a stato solido Sensata |Crydom. Quando riceve un alimentatore di ingresso, lo trasferisce ai circuiti elettrici per accenderli o spegnerli. Per una maggiore versatilità, questa unità ha un'ampia gamma di tensioni d'esercizio compresa tra 0 e 60 V c.c. Grazie alle sue dimensioni compatte di 24,1 (L) x 5,1 (L) x 12,7 mm (A), è possibile inserirlo facilmente in spazi ristretti. In genere, questo relè viene utilizzato in apparecchiature di illuminazione e motori elettrici.
Caratteristiche e vantaggi
Tempo di accensione massimo di 50 μs e tempo di spegnimento di 300 μs per una commutazione rapida Ampia gamma di temperature d'esercizio compresa tra -30 °C e +80 °C per l'uso in condizioni difficili
Qual è la differenza tra un relè a stato solido e un relè elettromeccanico?
Un relè a stato solido alimenta i circuiti convertendo il segnale elettrico in uno ottico, eliminando la necessità di contatti fisici. Un relè elettromeccanico funziona chiudendo o aprendo una serie di contatti quando riceve un'alimentazione elettrica.
Come si monta questo relè a stato solido?
Grazie al suo design per montaggio su circuito stampato, è possibile montare questo relè a stato solido saldando i pin incorporati alla scheda a circuito stampato.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 3 A |
Tipo di montaggio | Montaggio su circuito stampato |
Tensione di carico massima | 60 V c.c. |
Tensione minima di carico | 0 V c.c. |
Tensione minima di controllo | 3 V c.c. |
Tensione di controllo massima | 10 V cc |
Gamma tensione di controllo | 3 → 10 V c.c. |
Corrente minima di carico | 0 A |
Tipo di terminale | Pin per circuito stampato |
Uscita | MOSFET |
Serie | DMO |
Tempo max. di attivazione | 50 ms |
Gamma di tensione di carico | 0 → 60V cc |
Dimensioni | 24.1 x 5.1 x 12.7mm |
Standard soddisfatti | CE |
Lunghezza | 24.1mm |
Capacità | 8pF |
Altezza | 12.7mm |
Temperatura di esercizio | -30 → +80°C |
Corrente di dispersione | 0,1 nA |
Profondità | 5.1mm |
Minima temperatura operativa | -30°C |
Massima temperatura operativa | +80°C |
- Codice RS:
- 291-2466
- Codice costruttore:
- DMO063
- Costruttore:
- Sensata / Crydom
