- Codice RS:
- 229-0744
- Codice costruttore:
- 161222098
- Costruttore:
- Rose
- Codice RS:
- 229-0744
- Codice costruttore:
- 161222098
- Costruttore:
- Rose
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

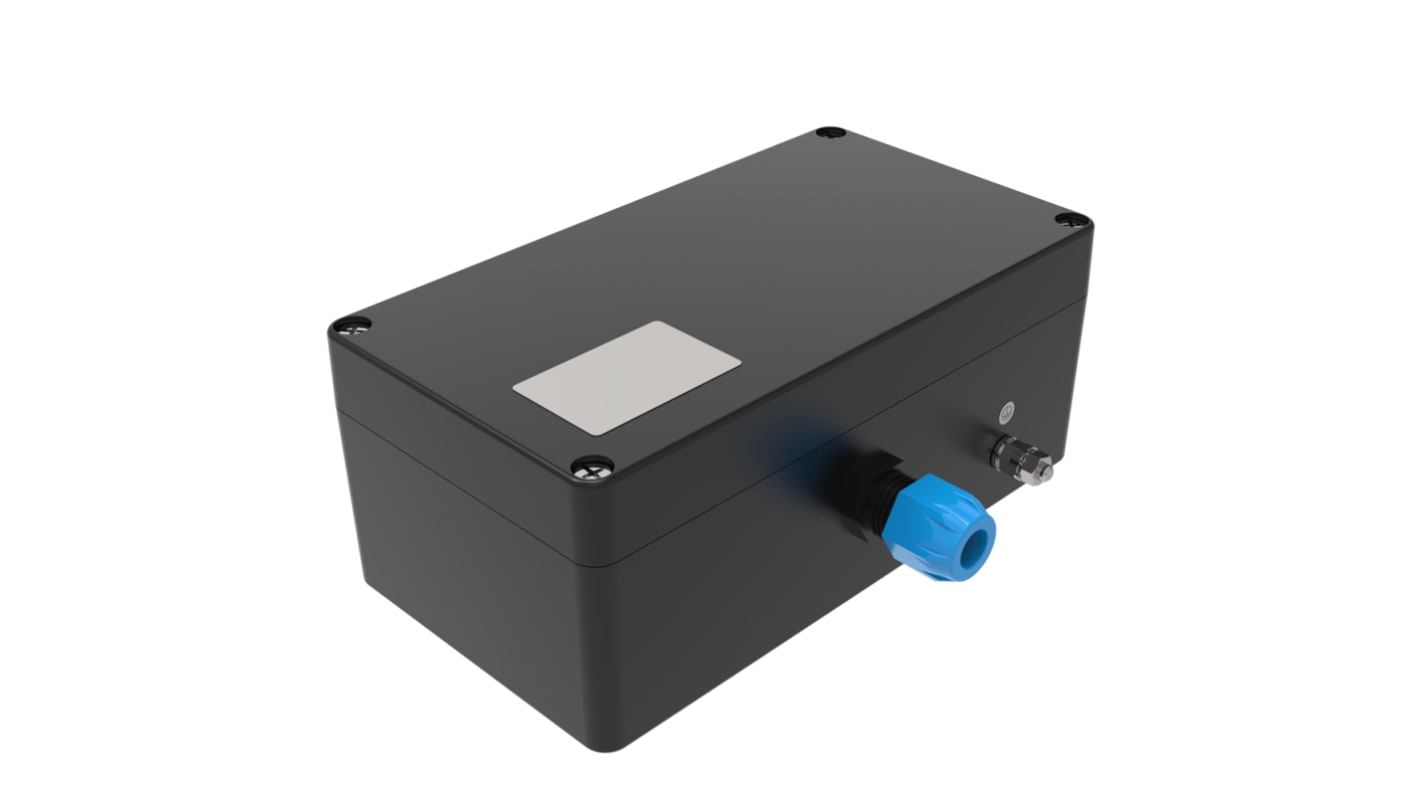

Scatole Di Derivazione Ex In Poliestere Con Protezione Antiesplosione Ip66 Atex.
Le scatole di derivazione Rose Polyester ex sono un contenitore in poliestere rinforzato con fibra di vetro, oltre a un'aggiunta di grafite da utilizzare in tutte le applicazioni di sicurezza EX. I contenitori sono contenitori vuoti con certificazione dei componenti e sono anche approvati ex e o ex ia preassemblati. I box Enclosures in poliestere ex sono dotati di certificazione IP 66 e standard di protezione dalle esplosioni. Adatti per l'uso in interni ed esterni, la base e il LID sono sigillati mediante viti in acciaio inox.
Caratteristiche e vantaggi.
contenitori in poliestere EX.
In poliestere termoindurito rinforzato con fibra di vetro con aggiunta di grafite.
Protezione Contro Le Esplosioni.
tipo PExi 16065.
da IP 66 a EN 60529.
Resistente Agli Urti a 7 Joule EN 60079-0.
autoestinguente UL 94 V-0.
Resistente Alla Superficie conforme a IEC 60093.
senza alogeni.
Certificato.
gamma Di Temperatura conf. T6 = 80°C max. Sulla temperatura superficiale, da -20°C a +40°C.
gamma Di Temperatura conf. T5 = 95°C max. Sulla temperatura superficiale, da -20°C a +55°C.
gamma Di Temperatura conf. T4 = 130°C max. Sulla temperatura superficiale, da -20°C a +90°C.
colore nero (RAL 9011).
Adatto per uso interno ed esterno.
Disponibili In varie misure.
base e LID sigillati con viti LID in acciaio inox.
In poliestere termoindurito rinforzato con fibra di vetro con aggiunta di grafite.
Protezione Contro Le Esplosioni.
tipo PExi 16065.
da IP 66 a EN 60529.
Resistente Agli Urti a 7 Joule EN 60079-0.
autoestinguente UL 94 V-0.
Resistente Alla Superficie conforme a IEC 60093.
senza alogeni.
Certificato.
gamma Di Temperatura conf. T6 = 80°C max. Sulla temperatura superficiale, da -20°C a +40°C.
gamma Di Temperatura conf. T5 = 95°C max. Sulla temperatura superficiale, da -20°C a +55°C.
gamma Di Temperatura conf. T4 = 130°C max. Sulla temperatura superficiale, da -20°C a +90°C.
colore nero (RAL 9011).
Adatto per uso interno ed esterno.
Disponibili In varie misure.
base e LID sigillati con viti LID in acciaio inox.
Modelli Disponibili.
Codice 2290744 , codice 16.12 22 09, tipo PExi 16065, 120 x 220 x 91 mm.
Applicazioni tipiche.
tutte le aree ex.
Interni ed esterni.
Varie zone climatiche.
Interni ed esterni.
Varie zone climatiche.
Protezione Antiesplosione.
II 2G ex e IIC T6/T5/T4 Gb.
II 2G ex ia IIC T6/T5/T4 Gb.
II 2G ex d e ia [ia] mb IIC T6/T5/T4 Gb.
II 3G ex e d mb ia [ia] na nC [op IS] IIC T6, T5, T4 Gc.
II 2D EX TB IIIC T80°C/T95°C/T130°C DB IP66.
II 2G ex ia IIC T6/T5/T4 Gb.
II 2G ex d e ia [ia] mb IIC T6/T5/T4 Gb.
II 3G ex e d mb ia [ia] na nC [op IS] IIC T6, T5, T4 Gc.
II 2D EX TB IIIC T80°C/T95°C/T130°C DB IP66.
(IP) protezione ingresso e significato.
il primo numero è la protezione dai solidi.
il secondo numero è la protezione dai liquidi.
la classificazione IP classifica i gradi di protezione forniti contro l'intrusione di oggetti solidi (comprese parti del corpo come mani e dita), polvere, contatto accidentale e acqua nei contenitori elettrici.
il secondo numero è la protezione dai liquidi.
la classificazione IP classifica i gradi di protezione forniti contro l'intrusione di oggetti solidi (comprese parti del corpo come mani e dita), polvere, contatto accidentale e acqua nei contenitori elettrici.
Domande frequenti.
Il contenitore può essere usato all'esterno?
Sì, IP66 fornisce una protezione totale dalla polvere ed è inoltre impermeabile dall'acqua ad alta pressione.
Cosa viene fornito in dotazione?
Exi, Top e base.
2 pressacavi M20.
terminal.
2 pressacavi M20.
terminal.
Standard
IP 66 EN 60529, EN 60079-0, UL 94 V-0, IEC 60093
Certificato No.
PTB 00 ATEX 1060, IECEX PTB 08.0006, EAC № TC RU C-DE.ГБ05.В.00224.
Scatola di derivazione ROSE, altezza 120 mm, larghezza 220 mm - serie Ex in poliestere - 16122209.8
Utilizzare questa robusta scatola di derivazione ROSE per alloggiare in modo sicuro i collegamenti elettrici in ambienti difficili. È sicuro per l'uso in aree potenzialmente esplosive grazie alla sua certificazione ATEX. Grazie al poliestere rinforzato con fibra di vetro, è resistente al calore e agli urti. Il grado di protezione IP66 significa che è a tenuta di polvere e resistente ai getti d'acqua ad alta pressione, rendendolo adatto all'uso sia in interni che in esterni. Il coperchio può essere fissato in posizione con viti per evitare la manomissione per una maggiore sicurezza.
Caratteristiche e vantaggi
• Grandi dimensioni di 120 (altezza) x 220 (larghezza) x 91 mm (profondità) per l'alloggiamento di più connessioni
• La classificazione UL94 V-0 significa che la combustione si arresta entro 10 secondi per garantire la sicurezza in caso di incendio
• Ampia gamma di temperature d'esercizio da -55 °C a +135 °C per l'uso in ambienti difficili
• La classificazione UL94 V-0 significa che la combustione si arresta entro 10 secondi per garantire la sicurezza in caso di incendio
• Ampia gamma di temperature d'esercizio da -55 °C a +135 °C per l'uso in ambienti difficili
Applicazioni
• Lavorazione chimica
• Spruzzatura di vernice
• Produzione alimentare
• Spruzzatura di vernice
• Produzione alimentare
Quanto pesa questa scatola di derivazione?
Questa scatola di derivazione ha un peso leggero di soli 1,06 kg, pertanto non sollecita eccessivamente la superficie di montaggio.
Questa scatola di derivazione è priva di alogeni?
Sì, questa cassetta di derivazione è senza alogeni per evitare fumi tossici in caso di incendio
Specifiche
Attributo | Valore |
---|---|
Dimensioni Lunghezza x Spessore x Altezza | 220 x 120 x 90mm |
Materiale | Poliestere rinforzato con fibra di vetro |
Lunghezza | 91mm |
Larghezza | 120mm |
Altezza | 90mm |
Grado IP | IP66 |
Numero di terminali | 20 |
Colore | Nero |
Certificazione area pericolosa | ATEX |
Numero di vie | 2 |
Serie | Ex Polyester |
