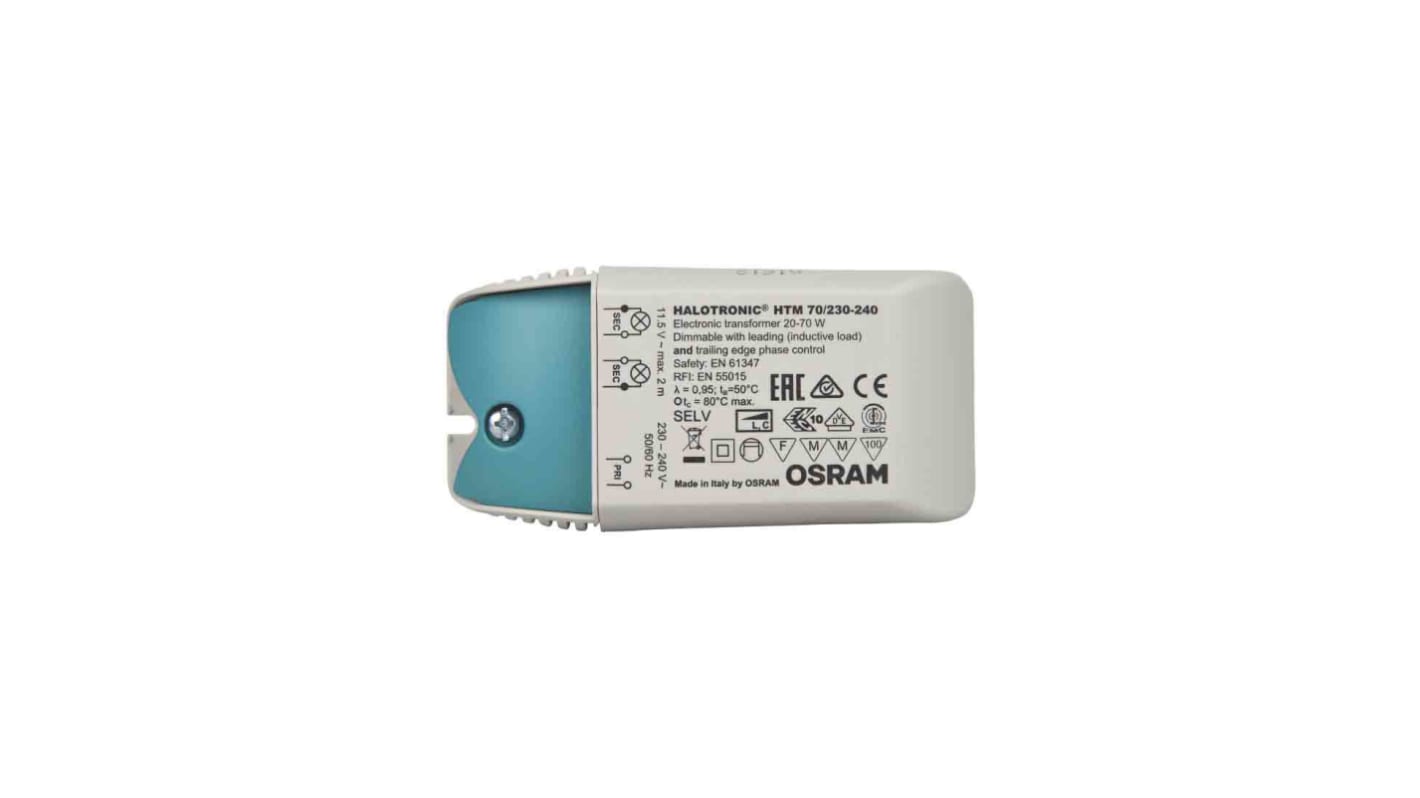

Trasformatore spia Elettronico Osram 1, primario 230 → 240V ca, secondario 11.3V ca, 20 → 70W, 108 x 52 x
- Codice RS:
- 281-8128
- Codice costruttore:
- 4050300442310
- Costruttore:
- Osram 1
- Codice RS:
- 281-8128
- Codice costruttore:
- 4050300442310
- Costruttore:
- Osram 1
Documentazione Tecnica
Normative
Dettagli prodotto
Trasformatori COMPATTI OSRAM HALOTRONIC
Se il progetto prevede un'installazione di importanza critica o diversi tipi di cavi, considerare un trasformatore COMPATTO HALOTRONIC. La versione HTN è estremamente compatta e ideale per l'uso in ambienti con spazio ridotto, mentre l'HTM è dotato di serracavo adatto per diversi tipi di cavo. Sono regolabili sul bordo di entrata (senza HTN) e sul bordo di uscita, molto efficienti dal punto di vista energetico e hanno isolamento elettrico tra i lati primario e secondario. Il COMPATTO HALOTRONIC protegge da cortocircuiti, sovratemperatura e sovraccarichi (reversibili elettronicamente) ed è ideale per l'installazione di luci d'accento e/o di effetti, per oggetti luminosi e per apparecchi per arredamento a montaggio superficiale/incassato. Altre applicazioni includono sale soggiorno, sale per eventi e conferenze, illuminazione di negozi e ristoranti. Alti livelli di efficacia significano che IL COMPATTO HALOTRONIC perde poca potenza e il suo funzionamento protettivo in tutta la gamma a carico parziale favorisce la durata della lampada.
I trasformatori COMPATTI OSRAM HALOTRONIC sono disponibili in due opzioni di potenza nominale tra cui scegliere:
HALOTRONIC HTM 70W/230…240 - 281-8128
HALOTRONIC HTM 105W/230…240 - 281-8134
I trasformatori COMPATTI OSRAM HALOTRONIC sono disponibili in due opzioni di potenza nominale tra cui scegliere:
HALOTRONIC HTM 70W/230…240 - 281-8128
HALOTRONIC HTM 105W/230…240 - 281-8134
Caratteristiche e vantaggi:
perdita di potenza Molto bassa grazie all'elevata efficacia
serracavo adatto per diversi tipi di cavo (HTM)
Adatto per l'installazione in spazi ridotti grazie al design funzionale compatto
trasformatore Estremamente compatto per condizioni di installazione critiche per lo spazio (HTN)
funzionamento Di Protezione per tutta la gamma di carico parziale per una lunga durata della lampada
protezione contro i Cortocircuiti, protezione contro i sovraccarichi, protezione contro le sovratemperatura: Reversibile elettronicamente
isolamento elettrico tra il lato primario e il lato secondario
efficienza energetica: ≥ 91% (in conformità alla normativa ERP 2012/1194/CE)
regolabile sul bordo di entrata e sul bordo di uscita
serracavo adatto per diversi tipi di cavo (HTM)
Adatto per l'installazione in spazi ridotti grazie al design funzionale compatto
trasformatore Estremamente compatto per condizioni di installazione critiche per lo spazio (HTN)
funzionamento Di Protezione per tutta la gamma di carico parziale per una lunga durata della lampada
protezione contro i Cortocircuiti, protezione contro i sovraccarichi, protezione contro le sovratemperatura: Reversibile elettronicamente
isolamento elettrico tra il lato primario e il lato secondario
efficienza energetica: ≥ 91% (in conformità alla normativa ERP 2012/1194/CE)
regolabile sul bordo di entrata e sul bordo di uscita
Approvazioni e certificazione:
soppressione RI: A norma EN 55015 (A1: 2007)/CISPR 15, EN 55022
armoniche di linea secondo EN 61000-3-2
immunità ai sensi della norma EN 61547
sicurezza: Conforme a EN 61347
armoniche di linea secondo EN 61000-3-2
immunità ai sensi della norma EN 61547
sicurezza: Conforme a EN 61347
Applicazioni tipiche:
Alcune aree tipiche delle applicazioni dei trasformatori di illuminazione sono ad esempio:
Effetto e illuminazione d'accento
soggiorno
illuminazione Di Oggetti
Sale per conferenze
Ristoranti
Apparecchi per mobili da incasso e per montaggio superficiale
luci per l'officina
sale per eventi
Effetto e illuminazione d'accento
soggiorno
illuminazione Di Oggetti
Sale per conferenze
Ristoranti
Apparecchi per mobili da incasso e per montaggio superficiale
luci per l'officina
sale per eventi
Domande frequenti:
Questo trasformatore è adatto per i LED?
Sì, l'OSRAM HALOTRONIC HTL 225/23-240 7W è compatibile con l'illuminazione a LED. Tuttavia, la modalità di attenuazione potrebbe non essere disponibile con tutti i marchi e modelli.
Sì, l'OSRAM HALOTRONIC HTL 225/23-240 7W è compatibile con l'illuminazione a LED. Tuttavia, la modalità di attenuazione potrebbe non essere disponibile con tutti i marchi e modelli.
Trasformatori per illuminazione a bassa tensione
Metodi di regolazione (dove applicabile):
Fronte di inizio:
Il dispositivo di controllo è un tiristore o un triac che blocca l'alimentazione finché non viene acceso dal segnale di comando. A questo punto, la corrente scorre quasi istantaneamente e continua a scorrere fino alla fine del mezzo ciclo della forma d'onda della rete. Quando il segnale raggiunge lo zero, il dispositivo viene spento e maggiore corrente scorre finché il dispositivo non viene attivato nuovamente. Questo metodo di accensione e spegnimento crea un livello di intensità costante e, alterando l'esatto punto di attivazione in un periodo di tempo, è possibile regolare la lampada.
Fronte di fine:
Poiché questo metodo di regolazione utilizza la tecnologia a transistor, non si limita alla sola commutazione, quindi la corrente può essere controllata gradualmente. I transistor possono essere programmati per passare la corrente all'inizio di ogni mezzo ciclo e quindi spegnersi gradualmente. In questo modo è possibile controllare completamente la potenza che raggiunge la lampada senza gli effetti collaterali di un aumento di fase della corrente.
Fronte di inizio:
Il dispositivo di controllo è un tiristore o un triac che blocca l'alimentazione finché non viene acceso dal segnale di comando. A questo punto, la corrente scorre quasi istantaneamente e continua a scorrere fino alla fine del mezzo ciclo della forma d'onda della rete. Quando il segnale raggiunge lo zero, il dispositivo viene spento e maggiore corrente scorre finché il dispositivo non viene attivato nuovamente. Questo metodo di accensione e spegnimento crea un livello di intensità costante e, alterando l'esatto punto di attivazione in un periodo di tempo, è possibile regolare la lampada.
Fronte di fine:
Poiché questo metodo di regolazione utilizza la tecnologia a transistor, non si limita alla sola commutazione, quindi la corrente può essere controllata gradualmente. I transistor possono essere programmati per passare la corrente all'inizio di ogni mezzo ciclo e quindi spegnersi gradualmente. In questo modo è possibile controllare completamente la potenza che raggiunge la lampada senza gli effetti collaterali di un aumento di fase della corrente.
Specifiche
Attributo | Valore |
---|---|
Tensione del primario | 230 → 240V ca |
Tensione del secondario | 11.3V ca |
Potenza nominale | 20 → 70W |
Dimensioni | 108 x 52 x 33 mm |
Lunghezza | 108 mm |
Larghezza | 52 mm |
Profondità | 33 mm |
Tipo | Elettronico |
Dimming | Dimming |
Sistema dimming | Leading Edge |
