Generatori di impulsi

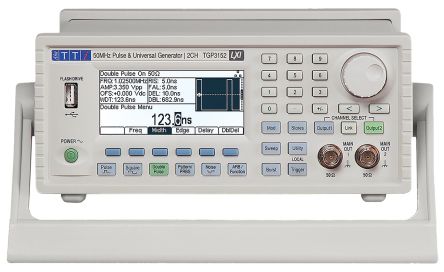

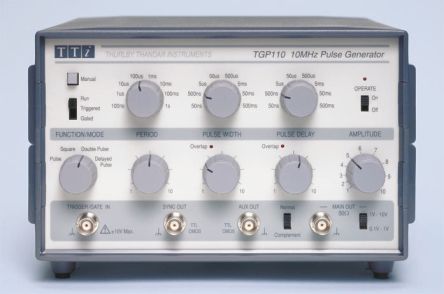

Che cos'è un generatore di impulsi?

I generatori di impulsi sono apparecchiature per test elettrici usati per generare impulsi indotti nei dispositivi sottoposti a test al fine di studiare il comportamento di questi dispositivi

I generatori di impulsi sono usati per fornire impulsi da utilizzare in varie applicazioni elettroniche. Sebbene la maggior parte dei prodotti sono sorgenti di tensione, sono disponibili anche generatori di impulsi di corrente. In aggiunta all'induzione di impulsi nel dispositivo sottoposto a test i generatori funzionano anche come generatori di ritardo digitali che possono essere usati come stimolo o segnale di clock. Per esempio, i generatori di impulsi che funzionano come generatori di ritardo digitali possono essere utilizzati per azionare laser, modulatori, o componenti ottici. Le uscite del generatore di impulsi possono anche produrre il segnale di modulazione per un generatore di segnale, un dispositivo elettronico che genera segnali elettronici di ripetizione sia in forma digitale che analogica.

Funzioni e capacità
• Generazione di onda rettangolare: progettati per produrre impulsi che sono rettangolari in natura, spesso in grado di pilotare i circuiti logici, sebbene non siano necessariamente limitati a questo tipo di applicazione.
• Larghezza di impulso: la larghezza di impulso può essere variata per produrre una varietà di forme d'onda
• Velocità di ripetizione: la velocità di ripetizione è un parametro chiave. Quando è usata in modalità "free run", la velocità di ripetizione può essere variata.
• Attivazione a impulsi: se si usa una forma d'onda esterna, è possibile attivare il generatore di impulsi. L'attivazione a impulsi può normalmente verificarsi sul bordo positivo o negativo tramite un interruttore di selezione.
• Ritardo impulso: quando un impulso viene attivato è normale poter selezionare un ritardo per l'impulso dal generatore di impulsi. Questo ritardo è regolabile.
• Ampiezza degli impulsi: sebbene l'ampiezza degli impulsi è in genere necessaria per pilotare i circuiti logici, l'ampiezza è normalmente regolabile.
• Tempi di salita e discesa degli impulsi: per alcune applicazioni può essere necessario poter regolare il tempo di salita e di discesa delle uscite logiche.
I generatori di impulsi possono utilizzare le tecniche digitali o analogiche o entrambe. Elementi quali l'attivazione e la generazione di impulsi quasi certamente utilizzano la tecnologia digitale, ma aspetti come il controllo dei tempi di salita e di discesa sul generatore di impulsi è probabile che utilizzino le tecniche analogiche.
Sono disponibili anche generatori di impulsi multicanale e possono produrre diversi canali di impulsi con larghezze di impulso indipendenti e ritardi con uscite indipendenti e persino polarità opposte indipendenti.
