Guida ai condensatori: Tipi, usi e scelta del più adatto

Per il corretto funzionamento dei dispositivi elettronici è fondamentale l’impiego di diversi componenti passivi, tra cui i condensatori, che rappresentano una parte essenziale di qualsiasi circuito.

I condensatori hanno la funzione di immagazzinare e rilasciare energia elettrica, svolgendo un ruolo chiave in numerose applicazioni. Che si tratti di professionisti esperti o di appassionati di elettronica, è importante comprendere i principi di base del loro funzionamento, le diverse tipologie disponibili e i principali ambiti di utilizzo. Con il continuo sviluppo tecnologico e la diffusione sempre maggiore di dispositivi elettronici, la domanda di condensatori è in costante crescita: si prevede infatti che entro il 2028 il mercato raggiungerà un valore di circa 31,7 miliardi di dollari, con un tasso di crescita annuo composto (CAGR) del 6,1%.

In questo articolo esploreremo il mondo dei condensatori, partendo da una definizione di base e dal loro principio di funzionamento.

Successivamente, analizzeremo le principali tipologie e i loro utilizzi nei diversi contesti applicativi. Infine, vedremo quanto sia importante scegliere il condensatore più adatto in base alle specifiche esigenze del proprio progetto, per garantire prestazioni affidabili ed efficienti.

Che siate alle prime armi o desideriate approfondire le vostre conoscenze, questo è il punto di partenza ideale per comprendere meglio il ruolo dei condensatori nell’elettronica.

Che cos'è un condensatore?

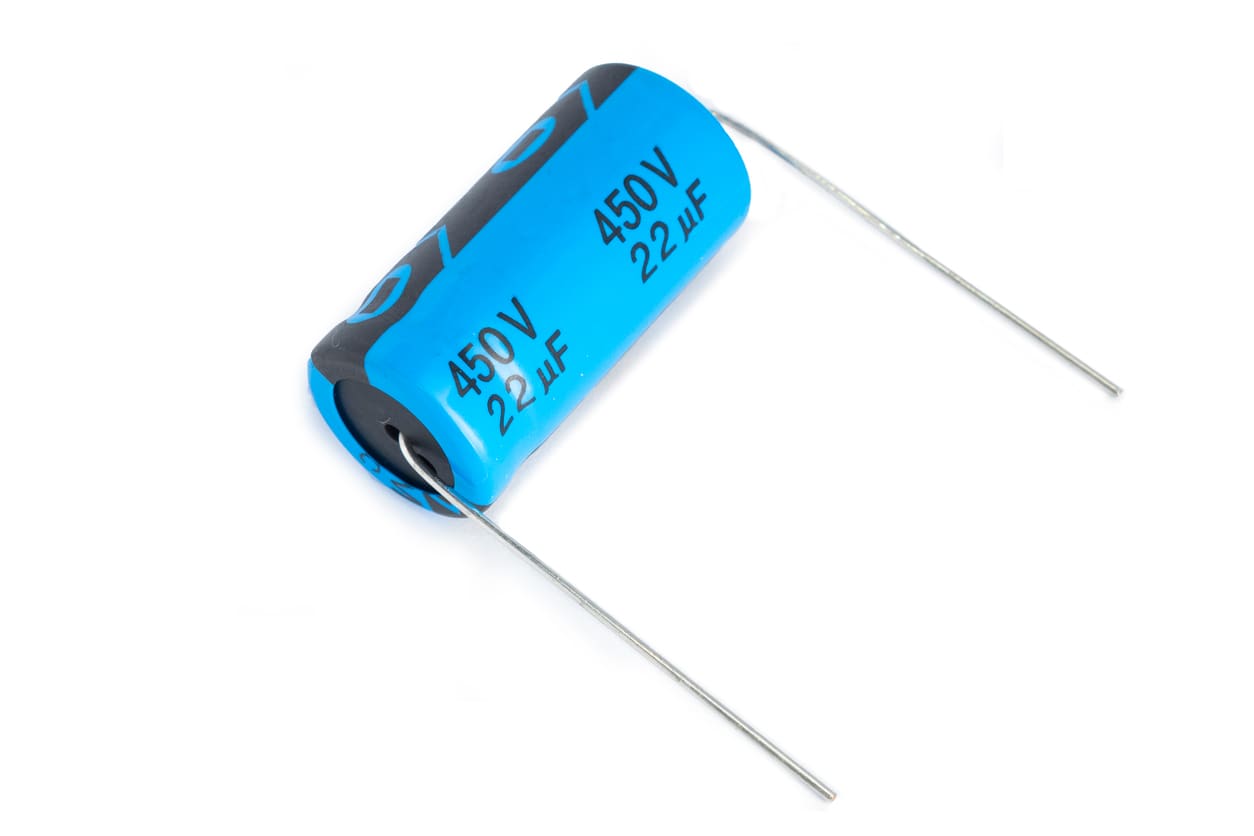

Cos’è un condensatore e da cosa è composto

La funzione principale di un condensatore è quella di immagazzinare energia sotto forma di campo elettrico. A differenza dei resistori, che limitano il flusso di corrente, i condensatori accumulano energia e la rilasciano quando necessario.

Un condensatore è costituito da due piastre conduttrici separate da un materiale isolante, chiamato dielettrico. Le piastre sono generalmente realizzate in materiali come alluminio o rame, mentre il dielettrico può essere composto da ceramica, plastica, carta o altri materiali isolanti.

I condensatori si differenziano per tensione nominale, dimensioni e capacità, espressa in farad (F). Nonostante queste variazioni, la loro struttura di base rimane invariata:

Componenti principali

• Elettrodi: sono le due piastre conduttrici che immagazzinano l’energia elettrica.
• Dielettrico: è il materiale isolante che separa le piastre e determina la capacità e la rigidità dielettrica del condensatore.
• Terminali: sono i collegamenti (fili o pin metallici) che permettono di integrare il condensatore nel circuito.

Come funziona un condensatore?

Quando un condensatore viene collegato a una sorgente di tensione, come una batteria o un alimentatore, si crea una differenza di potenziale tra le due piastre, generando un campo elettrico.Il processo avviene nel seguente modo:

• Gli elettroni collegati al terminale negativo della sorgente vengono respinti e si accumulano su una delle piastre, rendendola negativamente carica.
• Contemporaneamente, elettroni lasciano l’altra piastra verso il terminale positivo, che diventa quindi positivamente carica.
• Questa separazione di carica genera un campo elettrico tra le due piastre.

Il dielettrico, essendo un isolante, impedisce il contatto diretto tra le piastre, permettendo così l’accumulo di energia nel campo elettrico. La quantità di energia immagazzinata dipende dalle caratteristiche del materiale dielettrico e dalla capacità del condensatore.

Quando il condensatore viene scollegato dalla sorgente e inserito in un circuito chiuso, l’energia accumulata può essere rilasciata per alimentare il circuito stesso.

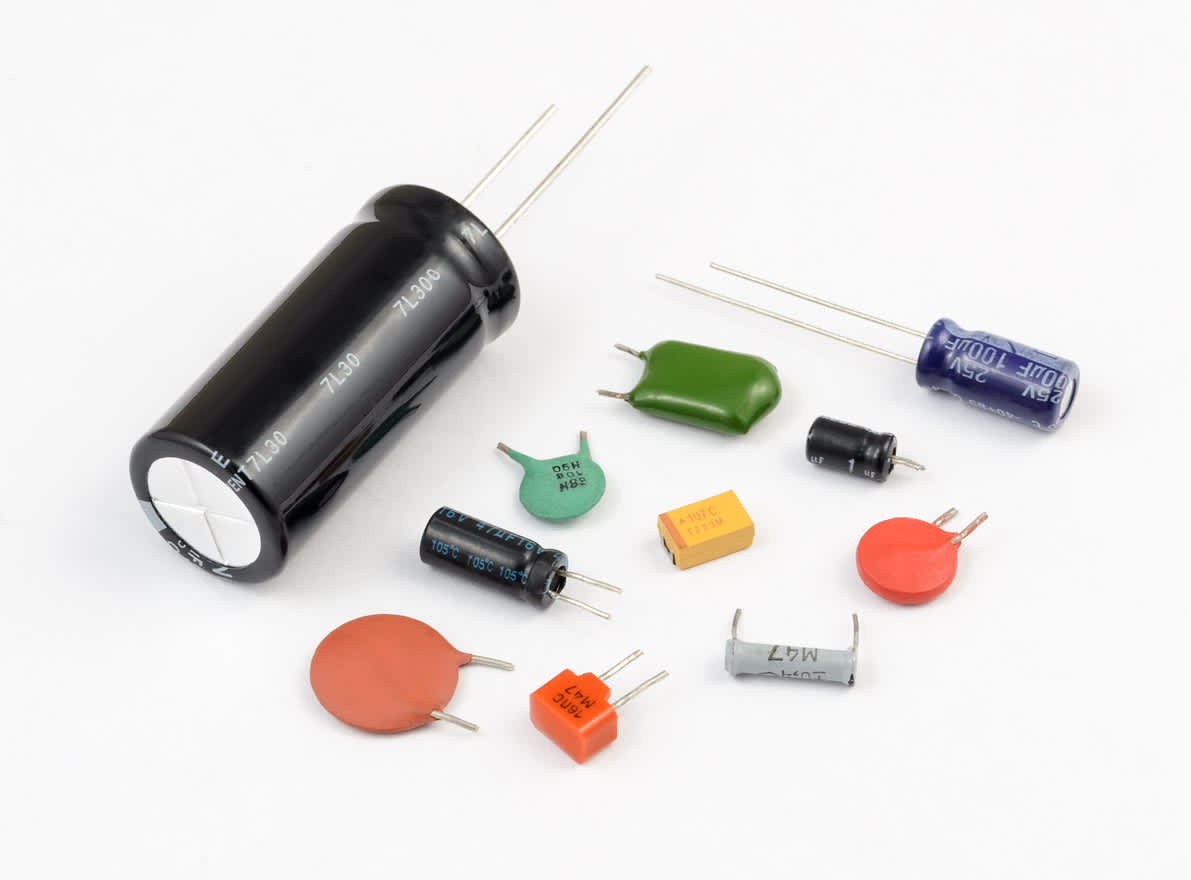

Tipi di condensatori

I condensatoripossono essere classificati in due categorie principali:

• Condensatori a capacità fissa, con valore costante.
• Condensatori a capacità variabile, regolabili in base alle esigenze del circuito.

Oltre a questa distinzione, esistono numerose varianti di condensatori, che differiscono per materiali, forma e dimensioni, a seconda delle applicazioni specifiche.

Di seguito verranno presentati alcuni dei tipi di condensatori più comuni.

Tipi di applicazioni dei condensatori

I condensatori sono componenti essenziali utilizzati in numerosi ambiti dell’elettronica.

Di seguito sono riportati alcuni dei loro impieghi più comuni:

Principali utilizzi

• Immagazzinamento di energia: i condensatori possono immagazzinare energia e rilasciarla rapidamente quando necessario. Vengono spesso impiegati come riserva temporanea di alimentazione, ad esempio per evitare la perdita di dati in dispositivi come computer e smartphone.
• Accoppiamento: consentono il passaggio dei segnali in corrente alternata (AC) bloccando la componente in corrente continua (DC), rendendo possibile il collegamento tra diverse parti di un circuito. Sono molto utilizzati, ad esempio, nei sistemi audio.
• Disaccoppiamento: vengono utilizzati per filtrare disturbi e picchi di tensione indesiderati, contribuendo a stabilizzare l’alimentazione dei circuiti integrati.
• Sensori: alcuni condensatori sono in grado di reagire a variazioni di grandezze fisiche (come pressione o umidità), e vengono quindi impiegati in applicazioni di rilevamento.
• Avviamento dei motori: forniscono l’energia necessaria per l’avvio dei motori elettrici e ne migliorano l’efficienza operativa.
• Correzione del fattore di potenza: contribuiscono a migliorare l’efficienza energetica nei sistemi elettrici, riducendo le perdite.
• Temporizzazione e oscillazione: sono impiegati nei circuiti di temporizzazione e negli oscillatori per controllare la frequenza dei segnali.

Come scegliere il condensatore giusto?

Per selezionare il condensatore più adatto alle esigenze del proprio circuito, è necessario considerare diversi parametri fondamentali:

Capacità (Farad)

La capacità deve essere scelta in base all’applicazione:

• valori bassi per circuiti ad alta frequenza
• valori elevati per applicazioni di filtraggio o accumulo di energia

Tensione nominale (Volt)

Il condensatore deve avere una tensione nominale superiore alla massima tensione prevista nel circuito, per evitare guasti e problemi di sicurezza.

Materiale dielettrico

Il tipo di dielettrico influisce sulle prestazioni del componente. È importante valutare aspetti come:

• stabilità termica
• costante dielettrica
• perdite

Tolleranza

Indica la variazione possibile rispetto al valore nominale della capacità. Le tolleranze più comuni sono ±5% e ±10%. La scelta dipende dal livello di precisione richiesto.

Dimensioni e formato

Le dimensioni devono essere compatibili con il progetto:

• foro passante (through-hole) per applicazioni tradizionali
• montaggio superficiale (SMD) per dispositivi moderni e compatti

Durata e affidabilità

In applicazioni critiche è importante considerare la vita utile del condensatore. Alcuni tipi, come gli elettrolitici, possono avere una durata limitata.Ulteriori fattori da considerare includono:

• costo
• stabilità alla temperatura
• resistenza serie equivalente (ESR)
• impatto ambientale

Conclusione

I condensatori sono componenti fondamentali e versatili, indispensabili in un’ampia gamma di circuiti elettronici. Comprendere le loro tipologie, applicazioni e caratteristiche è essenziale per progettare sistemi efficienti e affidabili.

Che si tratti di filtrare un’alimentazione, accoppiare segnali o stabilizzare un circuito, la scelta del condensatore più adatto può influire in modo significativo sulle prestazioni complessive del sistema.
