La guida definitiva sugli interruttori a sfioramento

Quasi tutti i dispositivi elettronici contengono uno o più interruttori, rendendoli componenti fondamentali per il funzionamento dei circuiti elettrici. Sebbene siano particolarmente diffusi negli impianti di illuminazione e negli apparecchi di illuminazione, gli interruttori sono presenti anche in un'ampia varietà di dispositivi elettronici, tra cui computer portatili, smartphone, dispositivi indossabili e apparecchiature medicali.

Questa guida presenta i principali tipi di interruttori tattili, illustrandone il funzionamento, le caratteristiche e i contesti di utilizzo, per aiutare a individuare la soluzione più adatta alle esigenze di ogni progetto.

Introduzione agli interruttori tattili

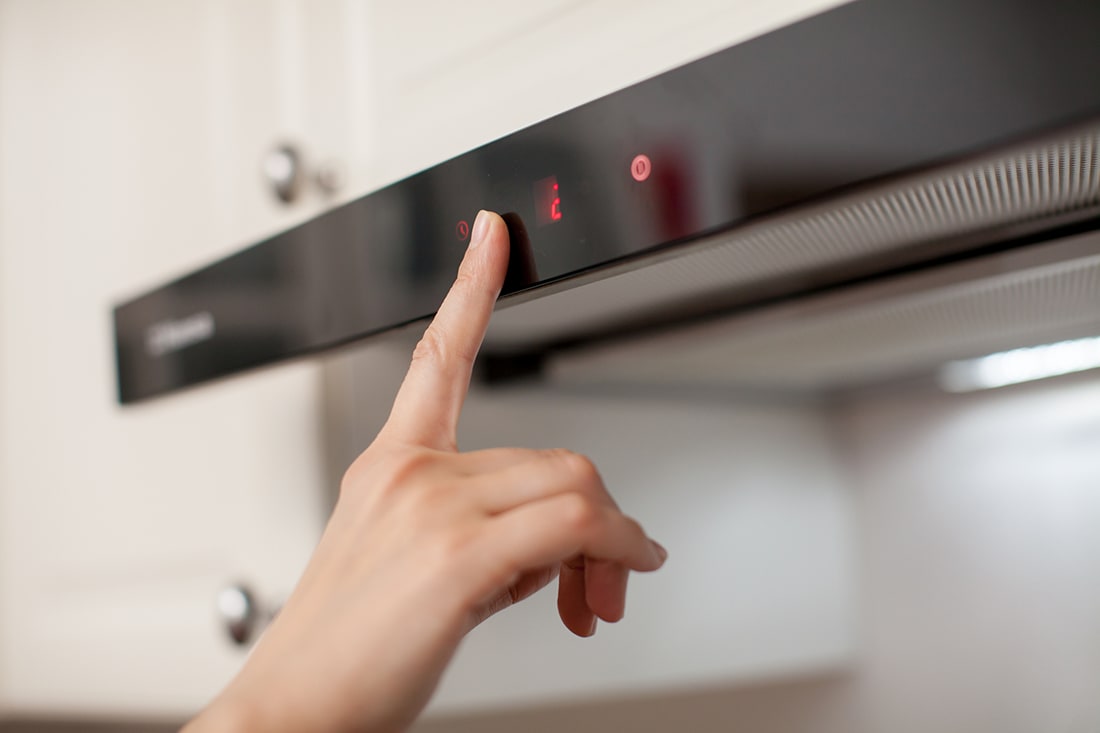

Un interruttore tattile è un dispositivo di comando che viene azionato mediante una leggera pressione o un semplice tocco. Come suggerisce il nome, appartiene alla categoria degli interruttori ad attivazione tattile e rappresenta una delle forme più semplici e diffuse di interfaccia uomo-macchina.

Il suo funzionamento richiede un contatto fisico minimo da parte dell'utente oppure di un oggetto, consentendo l'attivazione o la disattivazione di una funzione all'interno del circuito elettronico. Grazie alla loro semplicità, compattezza e affidabilità, gli interruttori tattili trovano impiego in una vasta gamma di applicazioni, dai dispositivi di consumo alle apparecchiature industriali ed elettroniche avanzate.

Gli interruttori tattili sfruttano le proprietà conduttive del corpo umano per rilevare il contatto e attivare una determinata funzione. Per azionare questi dispositivi è sufficiente applicare una leggera pressione o un semplice tocco sulla superficie sensibile. Nel caso delle tecnologie basate sulla capacità, il contatto provoca una variazione della capacità elettrica rilevata dal circuito, consentendo all'interruttore di riconoscere l'input e attivare il comando corrispondente.

La diffusione degli interruttori tattili è in costante crescita e, sebbene la tecnologia alla base non sia particolarmente recente, oggi rappresenta una caratteristica comune in molti dispositivi elettronici moderni. Sono ampiamente utilizzati in computer portatili, lampade, apparecchi di illuminazione e in numerosi dispositivi dotati di interfacce touch. Oltre ai tradizionali touchscreen, molti prodotti integrano infatti interruttori tattili direttamente all'interno del display o del pannello di controllo.

Il meccanismo di un interruttore tattile

Come suggerisce il nome, gli interruttori tattili sono dispositivi sensibili a uno stimolo esterno, come il tocco, la pressione o la forza applicata dall'utente. A seconda della tecnologia utilizzata, l'attivazione dell'interruttore può avvenire in risposta a variazioni di capacità elettrica, pressione meccanica, effetti piezoelettrici o altri fenomeni fisici.

In termini operativi, l'interruttore apre o chiude un circuito quando rileva lo stimolo previsto. Un esempio comune è rappresentato dalle tastiere virtuali presenti su smartphone e tablet, dove il tocco di un tasto genera un segnale che viene interpretato dal sistema, producendo la risposta desiderata.

Applicazioni degli interruttori tattili

Oltre agli esempi già citati, gli interruttori tattili trovano impiego in numerose applicazioni sia domestiche sia industriali:

• Alloggiamenti per lampade e sistemi di illuminazione
• Schermi touch di computer portatili, tablet e dispositivi mobili
• Sistemi e apparecchiature per l'automazione industriale
• Strumentazione e controlli in ambito sanitario
• Apparecchiature audio e sistemi di comunicazione
• Sistemi di sicurezza, controllo accessi e allarme

I tipi più comuni

Per soddisfare le diverse esigenze applicative, sono disponibili numerose tipologie di interruttori tattili. Tra le più diffuse troviamo gli interruttori capacitivi, resistivi e piezoelettrici.

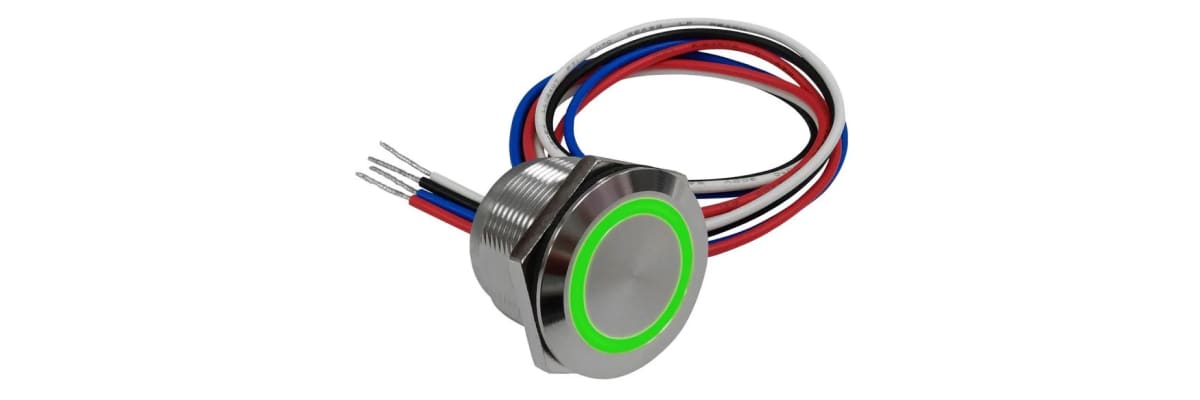

Interruttore tattile capacitivo

Gli interruttori tattili capacitivi funzionano secondo lo stesso principio utilizzato nei touchscreen capacitivi. Questi dispositivi rilevano una variazione della capacità elettrica causata dal contatto con il corpo umano, senza richiedere una pressione meccanica significativa.

Quando viene stabilito il contatto con la superficie sensibile, il sistema rileva la variazione elettrica e attiva il comando associato. Questa tecnologia consente un utilizzo intuitivo e una risposta rapida all'interazione dell'utente.

Gli interruttori capacitivi trovano applicazione in un'ampia gamma di settori, dagli smartphone ai sistemi di controllo industriale, dalle apparecchiature medicali ai dispositivi commerciali. Inoltre, possono integrare funzionalità aggiuntive come retroilluminazione LED, elevati gradi di protezione IP e altre caratteristiche che li rendono particolarmente adatti ad ambienti gravosi.

Poiché non presentano componenti meccanici in movimento, gli interruttori capacitivi sono generalmente considerati particolarmente robusti, affidabili e durevoli. Questa caratteristica li rende una scelta ideale per applicazioni industriali, installazioni all'aperto e pannelli di controllo soggetti a utilizzi frequenti o condizioni ambientali impegnative.

Vantaggi degli interruttori tattili capacitivi

Gli interruttori tattili capacitivi offrono numerosi vantaggi, tra cui:

• Elevata robustezza e durata nel tempo
• Assenza di contatti metallici e struttura semplice
• Costi di implementazione contenuti
• Idoneità per applicazioni industriali e per installazioni all'aperto
• Assenza di componenti meccanici in movimento, con conseguente maggiore vita operativa
• Compatibilità con diverse tipologie di pannelli e schermi
• Resistenza agli ambienti gravosi, inclusi quelli esposti a polvere, sporco e umidità
• Possibilità di realizzare superfici completamente sigillate e impermeabili

Molti modelli possono inoltre integrare funzionalità aggiuntive, come la retroilluminazione a LED e la regolazione della sensibilità al tocco, migliorando l'esperienza d'uso e l'adattabilità a differenti applicazioni.

Interruttore tattile resistivo

Sia gli interruttori tattili capacitivi sia quelli resistivi si basano sulla rilevazione di variazioni elettriche per l'attivazione. Tuttavia, gli interruttori resistivi si distinguono per una struttura più semplice e per un costo generalmente inferiore.

L'attivazione avviene mediante il contatto o la pressione sulla superficie dell'interruttore, che provoca una variazione della resistenza elettrica tra gli elettrodi, determinando l'apertura o la chiusura del circuito.

Grazie al design essenziale, gli interruttori resistivi rappresentano una soluzione economica, affidabile e sufficientemente robusta per numerose applicazioni. Tuttavia, la loro natura prevalentemente binaria ne limita le funzionalità: sono infatti progettati principalmente per operazioni di tipo on/off e non supportano caratteristiche avanzate come il controllo multi-touch. Per questo motivo risultano meno adatti ai dispositivi elettronici più evoluti, come smartphone e interfacce touch avanzate.

Interruttore piezoelettrico

L'interruttore piezoelettrico sfrutta il cosiddetto effetto piezoelettrico, una proprietà di alcuni materiali in grado di generare una carica elettrica quando vengono sottoposti a una pressione meccanica.

La struttura tipica comprende uno strato ceramico piezoelettrico posizionato sotto una superficie metallica. Quando viene applicata una pressione, lo strato ceramico si deforma leggermente generando un impulso elettrico che viene rilevato dal circuito di controllo e utilizzato per attivare la funzione associata.Uno dei principali vantaggi degli interruttori piezoelettrici è la loro straordinaria durata operativa. Grazie all'assenza di contatti meccanici tradizionali, possono sopportare decine di milioni di attivazioni mantenendo prestazioni costanti nel tempo.Inoltre, sono semplici da sigillare contro l'ingresso di polvere, sporco e umidità, caratteristica che li rende particolarmente adatti per applicazioni industriali, ambienti gravosi e installazioni all'esterno.

Altri tipi di interruttori tattili

Oltre alle tecnologie capacitiva, resistiva e piezoelettrica, esistono altre tipologie di interruttori a contatto, tra cui gli interruttori a pulsante, ampiamente utilizzati grazie alla loro semplicità, affidabilità e convenienza.

La scelta della tecnologia più adatta dipende dalle esigenze specifiche dell'applicazione, considerando fattori quali ambiente operativo, durata richiesta, livello di protezione, costi e funzionalità desiderate.
