Come proteggere le PCB: rivestimenti vs resine

Le schede a circuito stampato (PCB) sono presenti in quasi tutti i dispositivi elettronici, con caratteristiche che variano in base all’applicazione. Tuttavia, un aspetto comune a tutte le PCB è la necessità di una protezione adeguata contro gli agenti esterni.

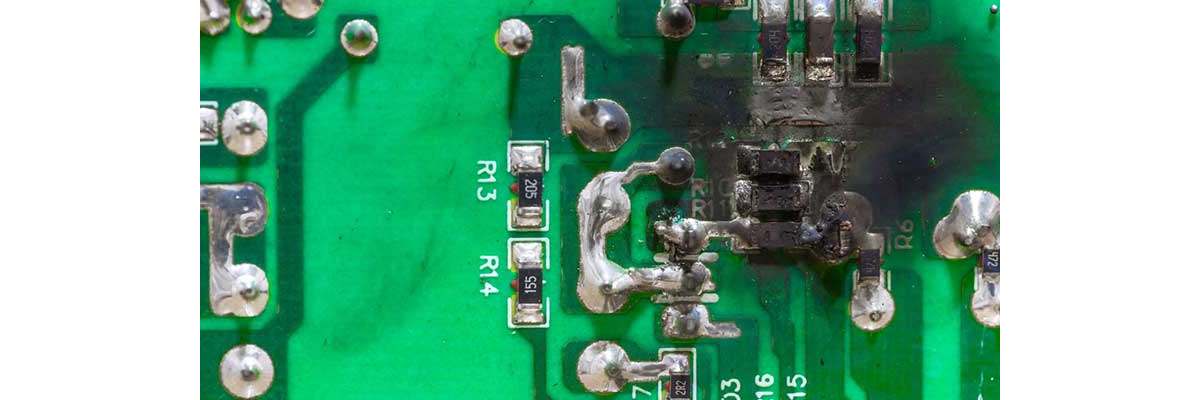

Poiché le PCB sono fondamentali per il corretto funzionamento dei dispositivi, l’assenza di protezione può compromettere sia le prestazioni sia la durata nel tempo. A questo scopo, rivestimenti protettivi e resine vengono utilizzati per difendere i circuiti da diversi fattori, tra cui:

• Acqua e umidità
• Vibrazioni
• Urti meccanici
• Shock termici
• Contaminazioni (polvere, residui, sostanze chimiche)

Indipendentemente dal tipo di protezione adottato, è essenziale che tutte le PCB vengano pulite accuratamente prima dell’applicazione del rivestimento o della resina. Una superficie contaminata, infatti, può ridurre significativamente l’efficacia della protezione e compromettere l’affidabilità del dispositivo.

Conformal Coating

Il conformal coating è un sottile rivestimento protettivo applicato sulla superficie delle PCB per proteggerle dagli agenti esterni. Questo tipo di pellicola offre una buona resistenza chimica e termica per esposizioni di breve durata e si adatta perfettamente ai contorni della scheda, garantendo una copertura uniforme.

Lo spessore del rivestimento varia generalmente tra 25 e 100 micron, con un impatto minimo su peso e dimensioni del componente. Grazie alla sua struttura sottile, esercita una bassa sollecitazione meccanica, risultando particolarmente adatto per dispositivi elettronici delicati.

Nella maggior parte dei casi, il rivestimento è trasparente, permettendo l’ispezione visiva della PCB sottostante.

Inoltre, è spesso disponibile in formulazioni monocomponente (1K), che assicurano:

• lunga durata
• basse temperature di polimerizzazione
• tempi di asciugatura ridotti

Un ulteriore vantaggio è la facilità di manutenzione: il rivestimento può essere rimosso e riapplicato, facilitando la rilavorazione e la sostituzione dei componenti. L’applicazione può avvenire manualmente (a pennello, a spruzzo o per immersione) oppure tramite sistemi automatizzati, sempre più diffusi per garantire precisione e uniformità.

Resine di incapsulamento

Le resine di incapsulamento sono progettate per offrire un livello di protezione superiore, inglobando completamente la PCB e i suoi componenti in una massa solida che funge da barriera contro gli agenti esterni.

A differenza del conformal coating, questo tipo di protezione presenta uno spessore significativamente maggiore (spesso superiore a 0,5 mm), comportando un aumento di peso e, generalmente, un costo più elevato.Le resine sono solitamente sistemi bicomponenti (2K), composti da una resina e da un indurente che, una volta miscelati, danno origine a una struttura polimerica reticolata. Presentano una viscosità più elevata rispetto ai rivestimenti sottili e sono progettate per polimerizzare a temperatura ambiente, anche se il processo può essere accelerato tramite riscaldamento.

Durante la polimerizzazione, essendo spesso una reazione esotermica, è importante controllare la quantità di materiale applicato: un eccesso di resina può generare calore elevato, con il rischio di danneggiare il circuito.

Le resine offrono numerosi vantaggi:

• Elevata protezione chimica, anche in ambienti aggressivi
• Resistenza all’umidità e all’immersione prolungata
• Protezione meccanica, grazie alla capacità di assorbire e dissipare gli urti

A differenza dei rivestimenti sottili, le resine possono essere anche opache o scure, nascondendo completamente la PCB e offrendo un ulteriore livello di sicurezza del design.

Tuttavia, presentano uno svantaggio significativo: una volta applicate, la rimozione è complessa e spesso distruttiva, rendendo difficile (se non impossibile) la riparazione del circuito

Cose da considerare prima di scegliere la protezione PCB

Prima di scegliere il tipo di protezione più adatto per una PCB, è importante valutare diversi fattori legati all’applicazione e all’ambiente operativo.

1. Contenitori per PCB

Se la PCB è inserita all’interno di un contenitore progettato come protezione primaria, il conformal coating può essere sufficiente come misura aggiuntiva. In questo caso, funge da protezione di backup contro eventuali infiltrazioni, come umidità o condensa.

Al contrario, se l’alloggiamento non garantisce una protezione adeguata dall’ambiente esterno, l’utilizzo di una resina di incapsulamento rappresenta una scelta più indicata.

2. Ambiente (Environment)

Il contesto operativo è un fattore determinante. In ambienti critici, come quelli ad alta tensione o potenzialmente esplosivi, le resine offrono una protezione superiore grazie alla creazione di uno strato dielettrico completo, che riduce il rischio di scariche elettriche.

In ambienti meno estremi, o quando si ha a che fare con componenti delicati che richiedono una protezione più leggera, il conformal coating può essere più che adeguato.

3. Peso

Il peso complessivo del sistema può influire sulla scelta.

• Il conformal coating aggiunge un peso minimo alla PCB.
• Le resine, invece, possono aumentare in modo significativo il peso totale, soprattutto in applicazioni con grandi volumi di materiale.

4. Rilavorazione

Se è prevista la necessità di intervenire sulla PCB dopo l’assemblaggio, la scelta più pratica è il conformal coating, che può essere rimosso relativamente facilmente. Le resine, al contrario, sono molto più difficili da eliminare e la loro rimozione può compromettere o distruggere il circuito.

Perché Electrolube?

I prodotti Electrolube rappresentano una soluzione affidabile per la produzione e la manutenzione di componenti elettronici in diversi settori, tra cui:

• automotive
• elettronica industriale
• elettronica di consumo
• settore medicale

Specializzata in conformal coating e resine di incapsulamento, Electrolube si distingue per l’innovazione e la qualità delle soluzioni offerte, contribuendo a migliorare la protezione e la durata dei dispositivi elettronici anche in condizioni operative complesse.
