Accessori per kit di sviluppo STMicroelectronics B-LCDAD-HDMI1, Kit ST Discovery

La scheda di espansione B-LCD40-DSI1 è una scheda per display touchscreen capacitivo opzionale utilizzabile con un kit di sviluppo Discovery quale STM32F769I-DISC1. Sono anche disponibili due adattatori d'interfaccia.

Display touchscreen LCD TFT da 4 poll.
Risoluzione: 480 x 800 pixel (WVGA)
Display a colori da 16,7 M
Striscia verticale RGB di disposizione dei pixel
Connettore MIPI DSI
Fino a due corsie di dati MIPI DSI
Supporta il tocco e il gesto a un punto o il tocco a due punti
Alimentatore: da +2,8 V a +3,3 V c.c. per LCD e touch panel, +5 V per la retroilluminazione
Per l'uso con i kit Discovery ST 123-1057, 123-1055

Adattatori di interfaccia display
124-1570 B-LCDAD-RPI1 Scheda adattatore connettore da DSI a Raspberry Pi
124-1571 B-LCDAD-HDMI1 Scheda adattatore connettore da DSI a HDMI

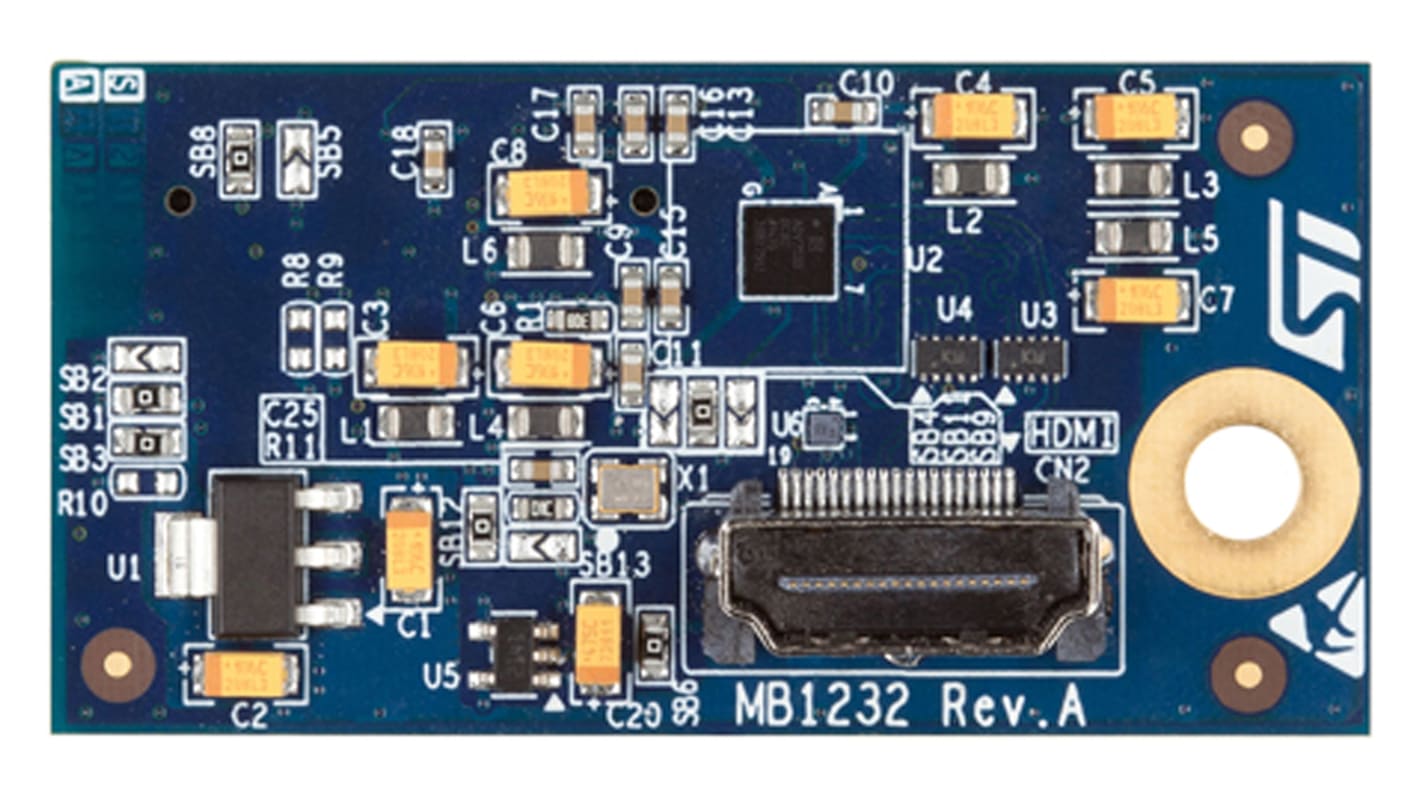

La scheda adattatore da DSI a HDMI, codice B-LCDAD-HDMI1 è utilizzata per le schede di sviluppo STM32 o schede Discovery. Viene fornito con porta di ingresso DSI e porta di uscita HDMI.

B-LCDAD-HDMI1 include il chip ponte ADV7533 e, pertanto, questa scheda può supportare 2, 3 o 4 corsie di dati di ingresso video DSI, S/PDIF, 2 canali audio dati di ingresso I2S e porta di uscita HDMI v1.3.

Queste schede sono state progettate per scopi di sviluppo per gli MCU ARM Cortex STM32.

STM32 supporta circuiti esterni quali ricetrasmettitori, sensori, interfacce di memoria, display e molto altro e sono noti come progetto di riferimento per lo sviluppo di applicazioni.

• Fino a quattro corsie di dati MIPI/DSI, ciascuna in funzione fino a 800 Mbps
• Lo stereo 2 canali I2S trasmette fino a 192 kHz di velocità di campionamento
• S/PDIF supporta audio stereo LPCM o audio compresso

• Supporto di risoluzioni video con clock pixel fino a 80 MHz
• Supporto di segnali CEC, tolleranza di 5 V I2C e I/O HPD
• Filtri modalità comune con protezione ESD

• Progettazione di sviluppo
• Progettazione incorporata
