- Codice RS:
- 848-1450
- Codice costruttore:
- THB.384.A1A
- Costruttore:
- Techno
- Codice RS:
- 848-1450
- Codice costruttore:
- THB.384.A1A
- Costruttore:
- Techno
Documentazione Tecnica
Normative
- Paese di origine:
- IT
Dettagli prodotto

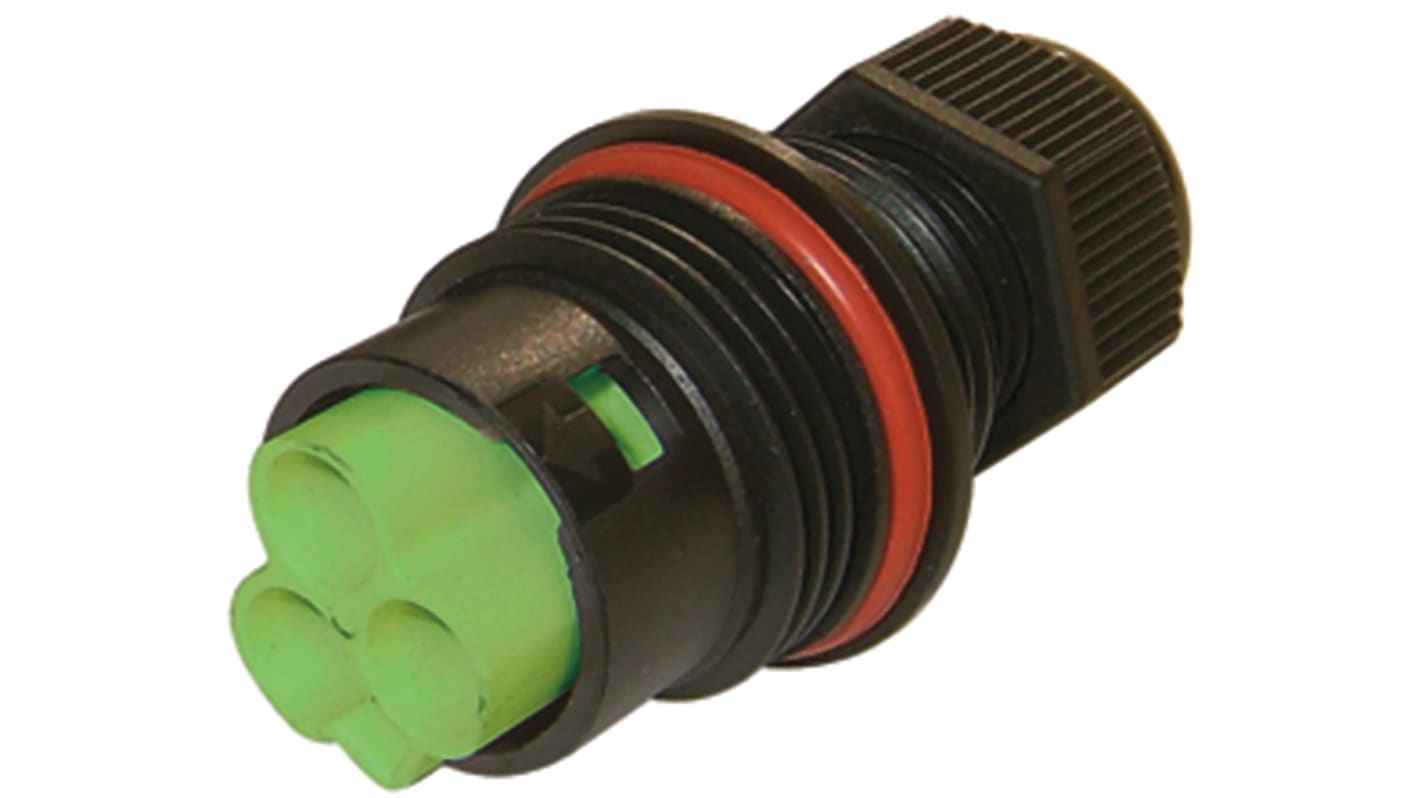

Connettori circolari TeePlug a 3 poli serie THB.384
La gamma di connettori di ingresso per cavi singoli Teeplug THB.384, impermeabili e resistenti alle intemperie, vanta un grado di protezione IP66-68 (in base al modello) in varie configurazioni. Questi connettori dispongono di codifica a chiavetta (polarizzata) per un corretto assemblaggio e sono veloci e di facile installazione. Il terminale a vite rende questi connettori impermeabili e resistenti alle intemperie estremamente semplici da cablare, collegare e mettere in servizio in modo affidabile.
Le opzioni disponibili sono elencate di seguito:
848-1450: terminale a vite a 3 poli, diametro del cavo da 7 mm a 12 mm, 4 mm max dimensione conduttore IP66-68 17 A 400 V 1 ingresso cavo (THB_384_A1A)
848-1454: presa di alimentazione, terminale a vite a 3 poli, diametro del cavo da 7 mm a 12 mm, 4 mm max dimensione conduttore IP66-68 17,5 A 400 V 1 ingresso cavo (THB_384_B1A)
Le opzioni disponibili sono elencate di seguito:
848-1450: terminale a vite a 3 poli, diametro del cavo da 7 mm a 12 mm, 4 mm max dimensione conduttore IP66-68 17 A 400 V 1 ingresso cavo (THB_384_A1A)
848-1454: presa di alimentazione, terminale a vite a 3 poli, diametro del cavo da 7 mm a 12 mm, 4 mm max dimensione conduttore IP66-68 17,5 A 400 V 1 ingresso cavo (THB_384_B1A)
Grado di protezione: IP66-68
Morsettiera a vite integrata
Temperatura d'esercizio: da -20 °C a +125 °C
Materiale corpo: PA66
Morsettiera a vite integrata
Temperatura d'esercizio: da -20 °C a +125 °C
Materiale corpo: PA66
Contenitori per blocchetti di terminazione impermeabili/resistenti alle intemperie Hylec
La gamma di connettori, spine e scatole di giunzione della famiglia Hylec Tee consente agli installatori di effettuare collegamenti rapidi, con protezione ingresso conforme a IP68. Caratterizzati da una varietà di misure e opzioni di ingresso, la gamma risulta essere ideale per molte applicazioni in cui le connessioni necessitano di protezione in ambienti estremi e umidi.
Le gamme completamente omologate e resistenti alle intemperie TeeBox e TeePlug offrono protezione di grado IP68 con opzioni di collegamento fino a 8 poli (a seconda del prodotto) e includono connettori per cavi, connettori maschio e femmina e scatole di giunzione; i prodotti Tee usano pressacavi a cupola per fornire collegamenti molto rapidi e sicuri senza la necessità di attrezzi specifici.
La famiglia Tee è adatta per molte applicazioni in una varietà di ambienti industriali e all'aperto. Tra le applicazioni sono compresi ventilatori, pompe, aria condizionata, impianti di refrigerazione e distribuzione dell'alimentazione LV per edifici commerciali e residenziali.
La gamma TeePlug è utilizzata per fornire i collegamenti per il sistema di illuminazione al GP di Singapore, il primo gran premio di Formula 1 disputato in notturna. In questa sede, i rapidi e affidabili collegamenti sono stati messi a dura prova dal clima di Singapore, noto per le sue frequenti e intense precipitazioni. È stata anche utilizzata la gamma TeeBox per proteggere le connessioni e driver LED in uno dei centri commerciali più grandi al mondo e in molte applicazioni marittime ad alto profilo.
Le gamme completamente omologate e resistenti alle intemperie TeeBox e TeePlug offrono protezione di grado IP68 con opzioni di collegamento fino a 8 poli (a seconda del prodotto) e includono connettori per cavi, connettori maschio e femmina e scatole di giunzione; i prodotti Tee usano pressacavi a cupola per fornire collegamenti molto rapidi e sicuri senza la necessità di attrezzi specifici.
La famiglia Tee è adatta per molte applicazioni in una varietà di ambienti industriali e all'aperto. Tra le applicazioni sono compresi ventilatori, pompe, aria condizionata, impianti di refrigerazione e distribuzione dell'alimentazione LV per edifici commerciali e residenziali.
La gamma TeePlug è utilizzata per fornire i collegamenti per il sistema di illuminazione al GP di Singapore, il primo gran premio di Formula 1 disputato in notturna. In questa sede, i rapidi e affidabili collegamenti sono stati messi a dura prova dal clima di Singapore, noto per le sue frequenti e intense precipitazioni. È stata anche utilizzata la gamma TeeBox per proteggere le connessioni e driver LED in uno dei centri commerciali più grandi al mondo e in molte applicazioni marittime ad alto profilo.
Specifiche
Attributo | Valore |
---|---|
Serie | TH384 |
Materiale | Nylon 66 |
Tipo di montaggio | Montaggio su cavo |
Numero di contatti | 3 |
Massima temperatura operativa | 125.0°C |
Minima temperatura operativa | -20.0°C |
