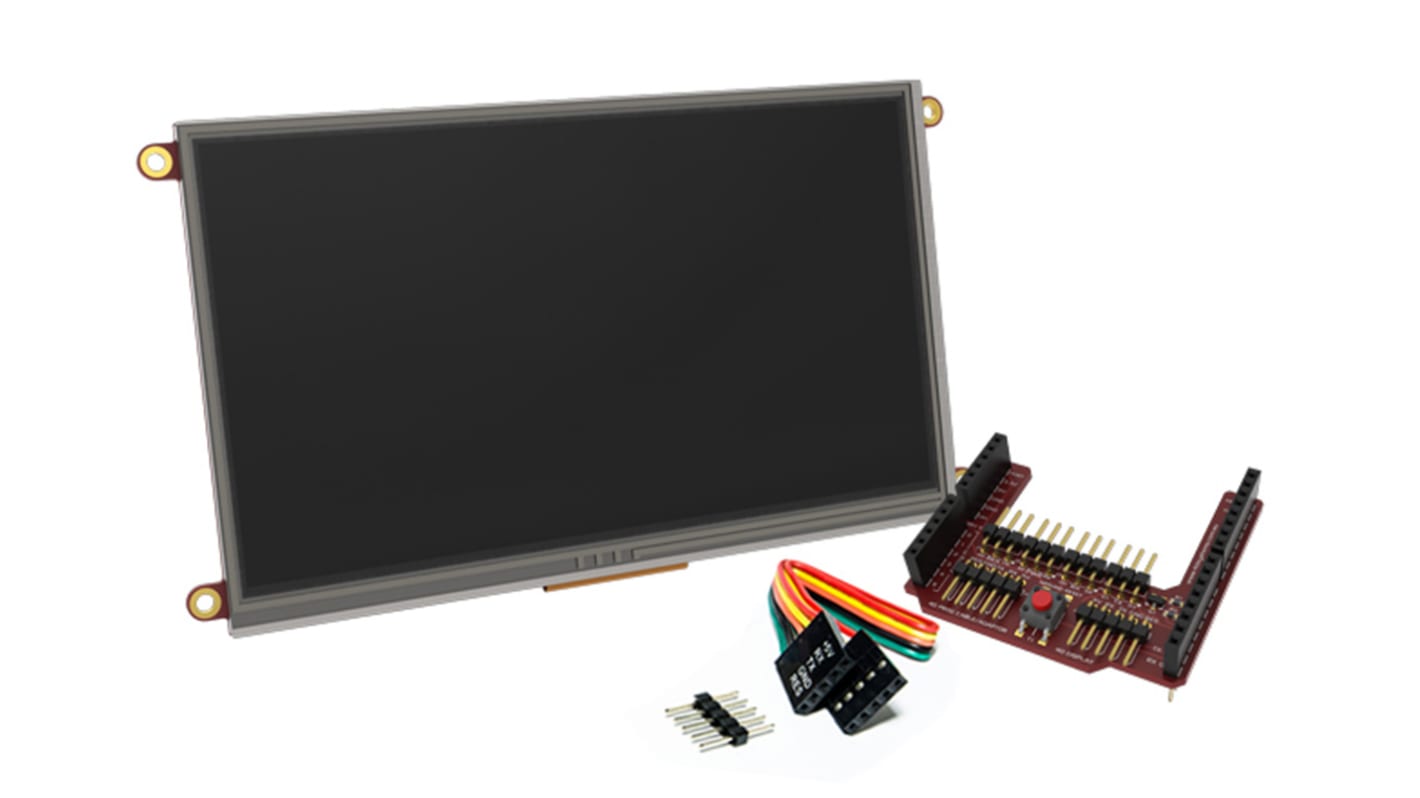

Display da 7poll. 4D Systems, gen4, Touchscreen resistivo

La gamma di moduli LCD touch resistivi per Arduino, offerta da 4D Systems, fornisce tutto il necessario per creare facilmente un'interfaccia tra un Arduino (tramite la porta seriale e un pin GPIO) e il modulo LCD touch resistivo, eliminando i fastidi relativi al cablaggio. L'utente può quindi iniziare rapidamente la programmazione dei moduli display 4D Systems attraverso l'Arduino. Questo articolo è un display secondario e non sostituisce il monitor o lo schermo utilizzato per programmare l'Arduino.

Alimentato dall'Arduino, il processore DIABLO16 del modulo display può essere programmato e configurato tramite l'IDE software Workshop4 di 4D Systems (vedere la scheda tecnica per le istruzioni di download). Il modulo LCD touch resistivo è configurato per ricevere un'ampia gamma di comandi seriali dall'Arduino, come ad esempio visualizzare forme, testo, immagini, riprodurre suoni e registrare dati sulla scheda microSD.

Processore DIABLO16
Funzioni incorporate estese per librerie di sistema e grafica 4DGL
Memoria flash per codice utente
Amplificatore audio e altoparlanti
Connettore femmina per scheda microSD
16 pin GPIO
Comunicazioni I2C, SPI e UART
Alimentazione Arduino

Modulo LCD touch resistivo
Schermatura adattatore 4D Arduino
Cavo di accoppiamento femmina-femmina a 5 vie da 150 mm
Guida rapida

Il modulo MCU Arduino non è incluso.

Per i nuovi progetti, è necessario prendere in considerazione la gamma di display LCD gen4 di 4D Systems, tra cui:
• gen4-uLCD-43DT-AR (ricambio RS 1258026)
• gen4-uLCD-70DT-AR (ricambio RS 1258030)

Touchscreen LCD 4D System
