- Codice RS:
- 760-0373
- Codice costruttore:
- U1168A
- Costruttore:
- Keysight Technologies
- Codice RS:
- 760-0373
- Codice costruttore:
- U1168A
- Costruttore:
- Keysight Technologies
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

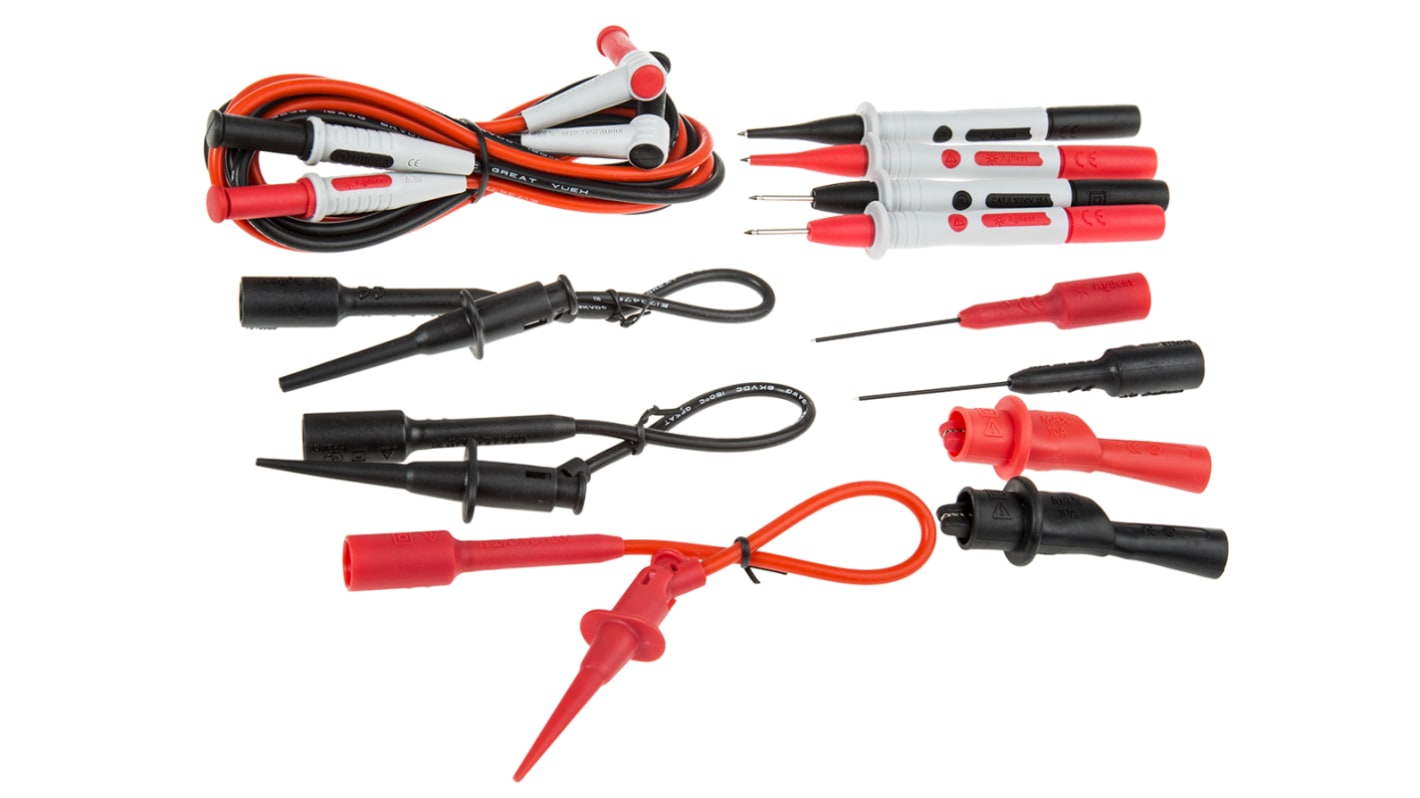

Kit di puntali standard Keysight U1168A (con punte della sonda di 19 mm e 4 mm)
Il kit di puntali standard Keysight U1168A è compatibile con i multimetri digitali portatili serie U1230, U1240, U1250 e U1270. Il set include una coppia di puntali, sonde di prova (puntali da 19 mm), sonde di prova (puntali da 4 mm), morsetti a coccodrillo, sonde di prova a punta fine, SMT Grabber e mini grabber (solo nero). Tutti i modelli sono caratterizzati da affidabilità e qualità eccellenti.
Caratteristiche e vantaggi
Puntali: classificazione CAT III 1000 V, CAT IV 600 V, 15 A
Sonda (punte di 19 mm): classificazione CAT II 1000 V, 15 A
Sonda (punte di 4 mm): classificazione CAT III 1000 V, CAT IV 600 V, 15 A (altamente consigliato per l'ambiente CAT IV) e morsetti a coccodrillo: classificazione CAT III 1000 V, CAT IV 600 V, 15 A
Sonde per test a punta sottile: Cat II 300 V, 3 A
Tirante SMT: Cat II 300 V, 3 A
Mini tirante (solo nero): Cat II 300 V, 3 A
Sonda (punte di 19 mm): classificazione CAT II 1000 V, 15 A
Sonda (punte di 4 mm): classificazione CAT III 1000 V, CAT IV 600 V, 15 A (altamente consigliato per l'ambiente CAT IV) e morsetti a coccodrillo: classificazione CAT III 1000 V, CAT IV 600 V, 15 A
Sonde per test a punta sottile: Cat II 300 V, 3 A
Tirante SMT: Cat II 300 V, 3 A
Mini tirante (solo nero): Cat II 300 V, 3 A
Cosa sono i puntali?
Questi conduttori sono cavi di collegamento che vengono utilizzati specificamente per i multimetri, collegando una sonda di prova all'estremità consentirà all'utente di misurare la tensione, la corrente o la resistenza elettrica richiesta. Poiché aiuta il funzionamento con un multimetro, vengono misurati almeno due di questi tipi di valori elettrici.
Cosa sono le sonde di prova?
Collegando i multimetri, un set di sonde di prova misurerà il dispositivo o il bersaglio per una lettura accurata, come tensione o corrente. Grazie alla flessibilità e alla qualità prodotte da Keysight Technologies, ogni sonda offre una precisione di grande necessità.
Quali sono le differenze tra le categorie di sicurezza?
Per la protezione, le categorie di sicurezza sono un attributo importante che deve essere preso in considerazione per qualsiasi apparecchiatura di prova elettronica. Con qualsiasi categoria (CAT II, CAT III), una tensione più elevata indicherà un livello di protezione più elevato. Come esempio, una sonda di prova che fornisce CAT III 1000 V, fornisce un grado di protezione superiore rispetto a una sonda CAT III 600 V.
Cavi per multimetro Keysight Technologies, per l'uso con la serie U1230/40/50/70, corrente nominale da 3 a 15 A - U1168A
Monitorare con precisione le prestazioni del circuito con questo kit di puntali per multimetro di Keysight Technologies. Include diversi tipi di componenti di test, consentendo al multimetro di eseguire diverse funzioni per una maggiore versatilità. Una scelta di punte della sonda da 4 mm o 19 mm consente di scegliere la dimensione più adatta alla propria configurazione. Poiché viene fornito con agganciatori mini e SMT, il prodotto è adatto anche per testare i componenti cablati. Questo kit è progettato per l'uso con le serie U1230, U1240, U1250 e U1270 per una maggiore facilità di assemblaggio.
Caratteristiche e vantaggi
Include sonde di prova a punta sottile per l'uso in spazi ristretti
Cavi e sonde sono provvisti di codice colore per facilitarne l'identificazione
Gamma di corrente nominale da 3 a 15 A per l'uso in sistemi a bassa e alta potenza
Cavi e sonde sono provvisti di codice colore per facilitarne l'identificazione
Gamma di corrente nominale da 3 a 15 A per l'uso in sistemi a bassa e alta potenza
Applicazioni
Dispositivi a pulsante
Test di continuità
Industria edile
Test di continuità
Industria edile
Qual è la differenza tra un mini agganciatore e un agganciatore SMT?
Il mini aggancio in questo kit è dotato di una punta a forma di gancio che consente di collegarlo al conduttore di messa a terra protettivo. L'aggancio SMT ha punte a forma di pinza, il che lo rende adatto per testare i componenti a montaggio superficiale.
Accessori Agilent
Specifiche
Attributo | Valore |
---|---|
Tipo terminale | Kit cavi test |
Tipo di connettore | Pinzetta a coccodrillo |
Corrente nominale | 15A |
Tensione categoria di sicurezza | 600 V, 1000 V |
Livello categoria di sicurezza | CAT II, CAT III, CAT IV |
