- Codice RS:
- 170-6525
- Codice costruttore:
- 0805Y0502P20DCT
- Costruttore:
- Syfer Technology
- Codice RS:
- 170-6525
- Codice costruttore:
- 0805Y0502P20DCT
- Costruttore:
- Syfer Technology
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

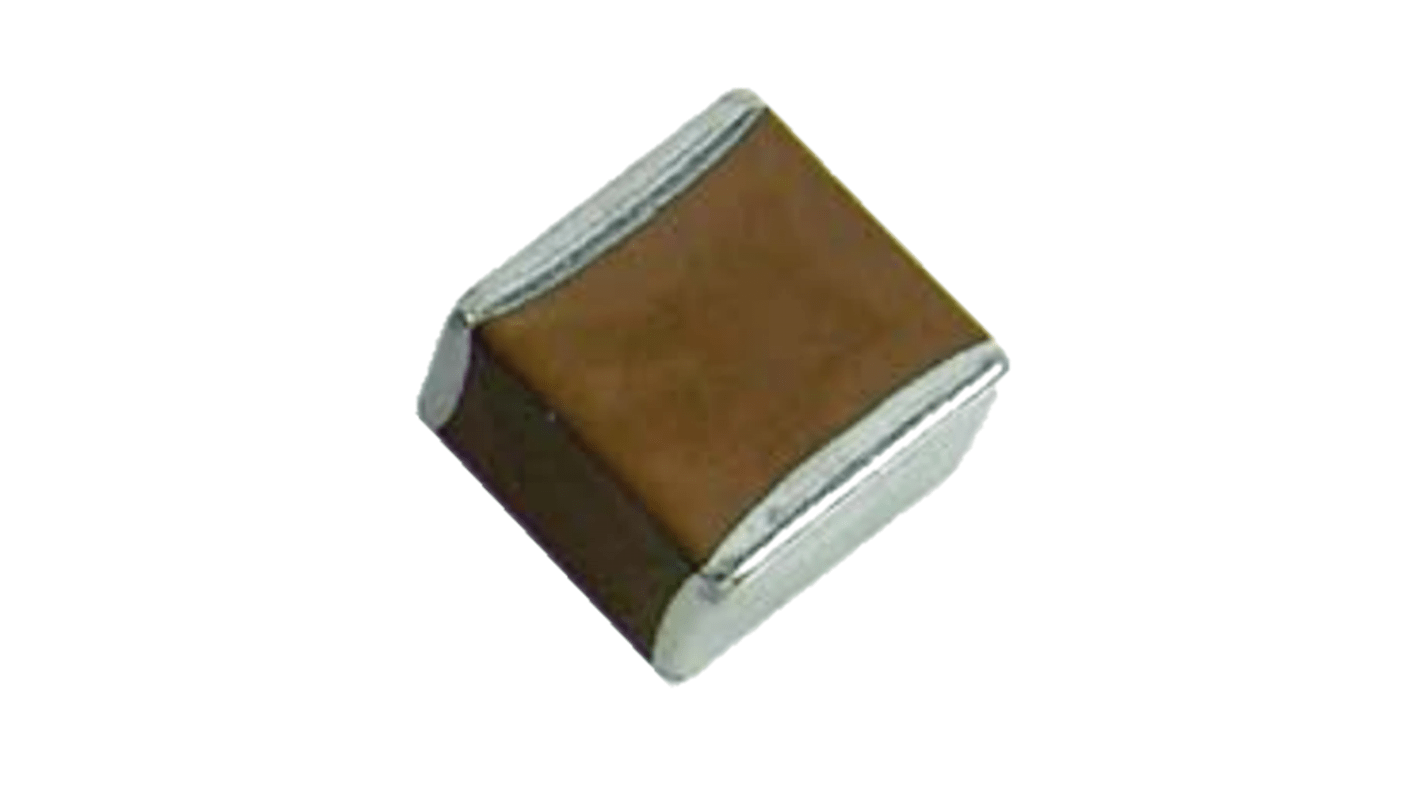

Flexicap 0805 Syfer
FlexiCap™ è stato sviluppato dopo aver ascoltato le esperienze dei clienti in merito al danneggiamento degli MLCC a seguito delle sollecitazioni
Un materiale di terminazione flessibile brevettato in polimero epossidico applicato al dispositivo sotto la consueta finitura nichelata
FlexiCap™ consente un maggior grado di piegatura della scheda rispetto ai condensatori convenzionali
Un ulteriore vantaggio di FlexiCap™ è che gli MLCC sono in grado di resistere a cicli di temperatura da -55 °C a 125 °C per oltre 1000 volte senza rompersi
FlexiCap™ può essere saldato con le tradizionali tecniche di saldatura a onda o reflow e non richiede la regolazione dell'apparecchiatura o dei processi di corrente
Un materiale di terminazione flessibile brevettato in polimero epossidico applicato al dispositivo sotto la consueta finitura nichelata
FlexiCap™ consente un maggior grado di piegatura della scheda rispetto ai condensatori convenzionali
Un ulteriore vantaggio di FlexiCap™ è che gli MLCC sono in grado di resistere a cicli di temperatura da -55 °C a 125 °C per oltre 1000 volte senza rompersi
FlexiCap™ può essere saldato con le tradizionali tecniche di saldatura a onda o reflow e non richiede la regolazione dell'apparecchiatura o dei processi di corrente
Gamma 0805
Terminali in nichel ricoperti da uno strato di stagno (NiSn). Le applicazioni includono telefoni cellulari, video e sintonizzatori, COG/NPO è la formulazione più conosciuta dei materiali ceramici di classe EIA I a "compensazione termica", le formulazioni X7R, X5R sono denominate ceramiche "termostabili" e rientrano nei materiali di classe EIA II, le formulazioni Y5V, Z5U sono concepite per gli impieghi generici in una gamma di temperature limitata, rientrano nei materiali di classe EIA II; queste caratteristiche sono ideali per le applicazioni di disaccoppiamento.
Specifiche
Attributo | Valore |
---|---|
Capacità | 2.2pF |
Tensione | 50V cc |
Package/Contenitore | 0805 (2012M) |
Tipo di montaggio | Montaggio superficiale |
Dielettrico | C0G, NP0 |
Tolleranza | ±0.5pF |
Dimensioni | 2 x 1.25 x 1.3mm |
Lunghezza | 2mm |
Profondità | 1.25mm |
Altezza | 1.3mm |
Serie | Flexicap |
Temperatura operativa massima | +125°C |
Tipo di terminale | Montaggio superficiale |
Temperatura operativa minima | -55°C |
