- Codice RS:
- 314-1233
- Codice costruttore:
- 282090-1
- Costruttore:
- TE Connectivity
- Codice RS:
- 314-1233
- Codice costruttore:
- 282090-1
- Costruttore:
- TE Connectivity
Documentazione Tecnica
Normative
- Paese di origine:
- IT
Dettagli prodotto

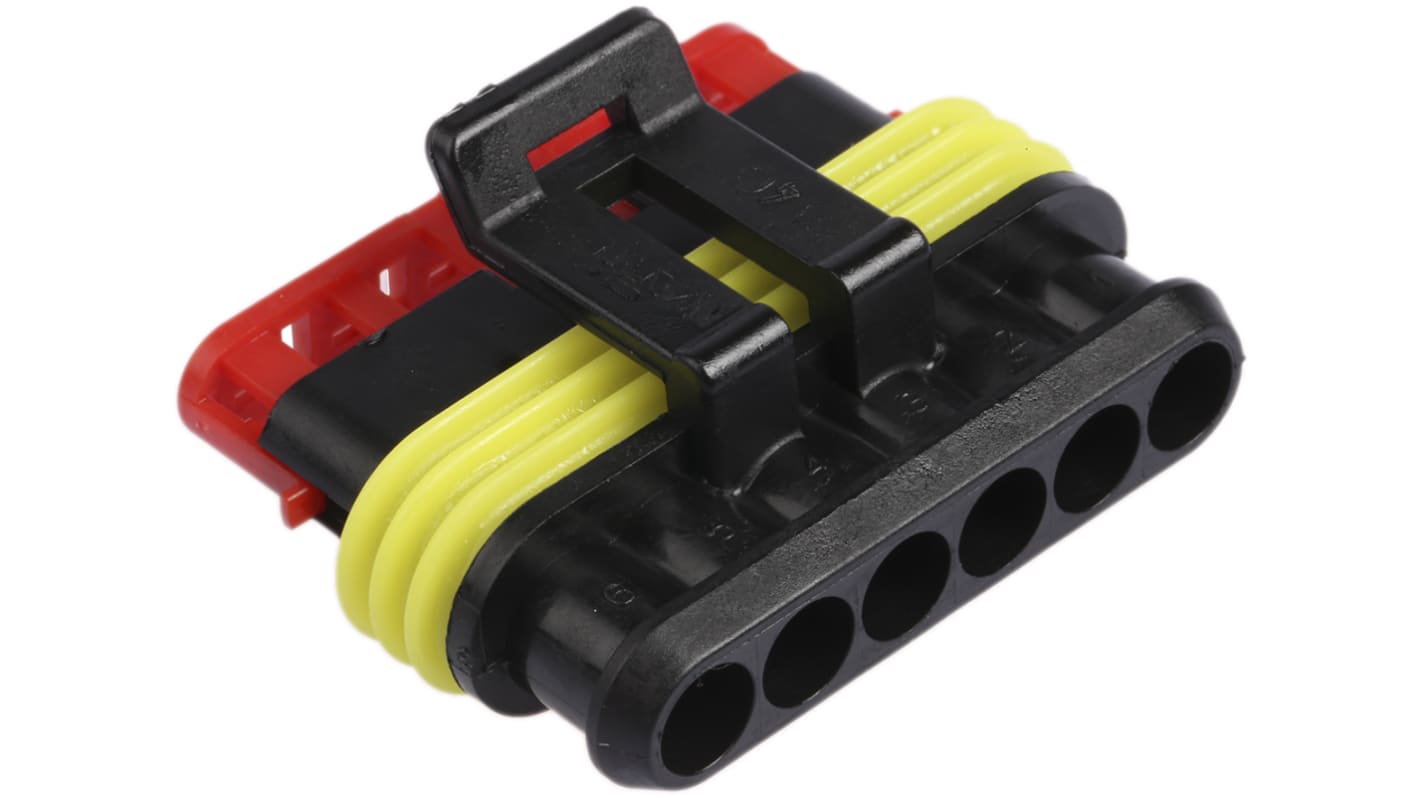

Serie Superseal TE Connectivity da 1,5, corpi connettore - AMP Superseal 1,5
La nostra gamma di alloggiamenti per connettori per circuiti stampati di TE Connectivity fa parte della serie 1.5 Superseal. Un'applicazione tipica di questi tipi di alloggiamenti è quella di fornire una presa per i connettori quando sono montati su un circuito stampato. Questi tipi di raccordi sono un componente essenziale che offre protezione al collegamento che ospita.
Caratteristiche e vantaggi
Comprende 6.6 in poliammide con fibra di vetro nero
Da 1 a 6 posizioni
Corpi connettore maschio per contatti femmina, varianti corpi con cappuccio e contatti a linguetta
Blocco secondario pre-assemblato
Guarnizioni in gomma siliconica
Montaggio su cavo o a pannello
La gamma di temperatura della serie Superseal con passo da 1,5 mm è da -40 °C a +125 °C
Idoneità a gruppi propulsori, sicurezza, carrozzeria e sistemi a telaio
Tensione di tenuta dielettrica 1500 Vrms
Da 1 a 6 posizioni
Corpi connettore maschio per contatti femmina, varianti corpi con cappuccio e contatti a linguetta
Blocco secondario pre-assemblato
Guarnizioni in gomma siliconica
Montaggio su cavo o a pannello
La gamma di temperatura della serie Superseal con passo da 1,5 mm è da -40 °C a +125 °C
Idoneità a gruppi propulsori, sicurezza, carrozzeria e sistemi a telaio
Tensione di tenuta dielettrica 1500 Vrms
Nota
Connettori SUPERSEAL Te Connectivity, 1,0 mm e 1,5 mm
Sviluppati per soddisfare i sempre crescenti requisiti ed esigenze di sicurezza e affidabilità nel campo dei collegamenti elettrici, questi connettori soddisfano tutti i requisiti prescritti dalle norme varie automobilistiche ed industriali. Le applicazioni tipiche includono vari sensori automobilistici, i trasmettitori di pressione dell'olio, il monitoraggio della temperatura dell'acqua o qualunque applicazione che richieda la protezione impermeabile IP67.
Caratteristiche e vantaggi
Contatti robusti e affidabili
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 6 |
Tipologia | Femmina |
Numero di file | 1 |
Tipo di montaggio | Montaggio su cavo |
Serie | AMP Superseal 1.5 |
Materiale custodia | Nylon |
