Connettore femmina ibrido CMC - Serie 64320 e 64318
Questi connettori femmina filo-scheda ibridi CMC per uso automobilistico sono ad alta densità e sigillati con una tecnologia di sigillatura opaca a elevate prestazioni. Per i terminali adatti vedere i codici 723-9371 e 723-9362. Per i connettori maschio ciechi adatti vedere il codice 723-9381. Per il cappuccio per cavo adatto vedere il codice 723-9384.
Per l'accoppiamento dei connettori CMC vedere il codice 723-9331.
Per l'accoppiamento dei connettori CMC vedere il codice 723-9331.
Nota
I codici 841-1861 e 723-9347 hanno l'ingresso del cavo a sinistra, i codici 841-1852, 841-1865, 774-8144 e 723-9359 hanno l'ingresso del cavo a destra.

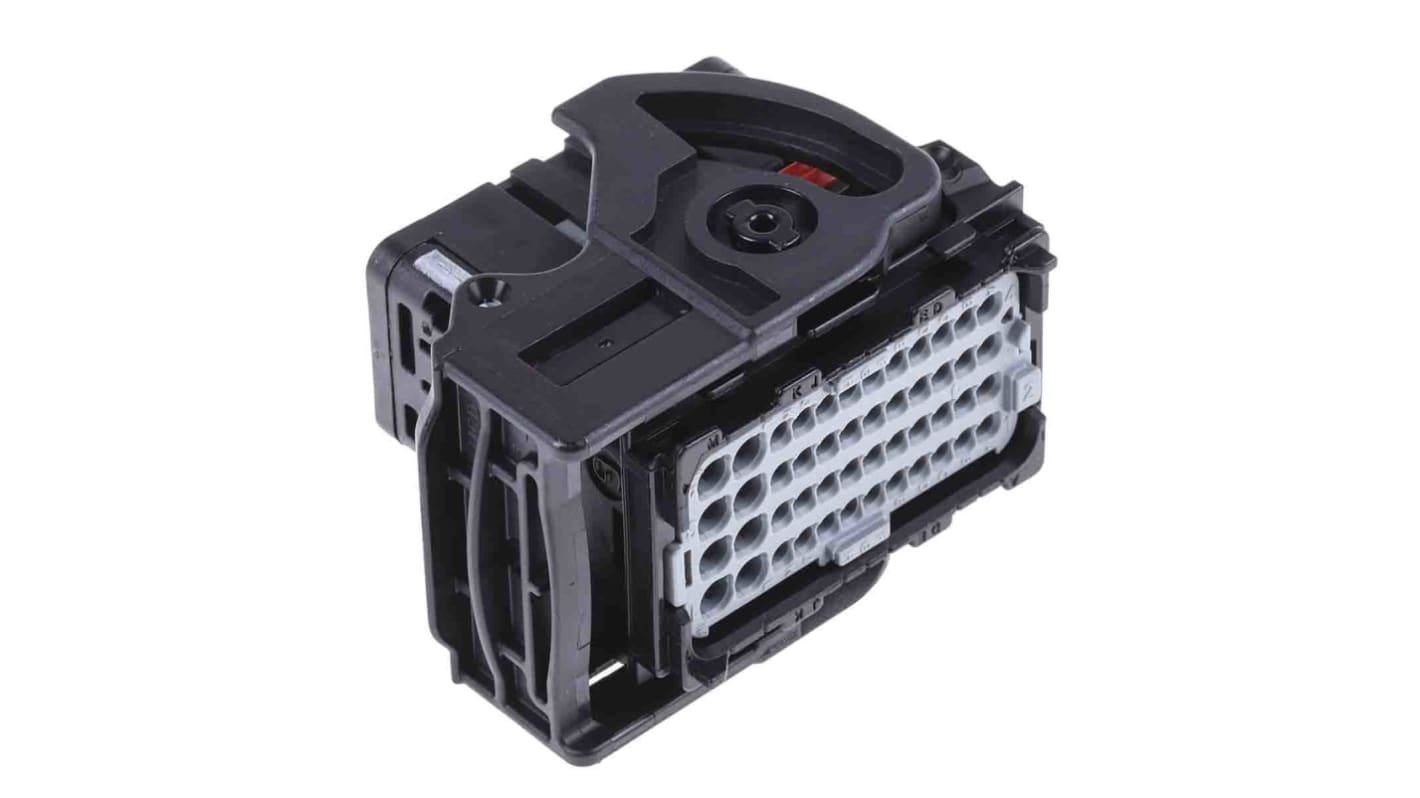

Connettore femmina per uso automobilistico Molex, 48 vie, 4 file - serie 64320 - 64320-33
Questo connettore femmina per uso automobilistico di Molex fornisce un collegamento per impieghi pesanti per fili collegati a schede a circuito stampato (PCB). Il connettore femmina è protetto mediante una guarnizione opaca ad alte prestazioni che fornisce una protezione affidabile contro le sostanze contaminanti, garantendo un collegamento di lunga durata. È dotato di 48 connettori compatti disposti in quattro file, che offrono un'ampia capacità di trasporto del circuito senza occupare troppo spazio. I 40 terminali hanno una dimensione di 0,635 mm e hanno una capacità di corrente massima di 6A. Per soddisfare un'ampia gamma di esigenze di potenza per diverse applicazioni, gli otto terminali da 1,5 mm forniscono una capacità di corrente di 12A.
Ampia gamma di temperature d'esercizio da -40 °C a +125 °C per l'uso in ambienti di lavoro difficili
materiale termoplastico robusto in polibutilentereftalato (PBT) per una maggiore durata
la resina poliestere impedisce l'accumulo di ruggine e usura nel tempo
dimensioni compatte di 35,25 (altezza) x 53,2 (larghezza) x 40,5 mm (profondità) per risparmiare spazio sul circuito stampato
compatibile con un passo di 2,54 mm e 3,7 mm per la massima versatilità
materiale termoplastico robusto in polibutilentereftalato (PBT) per una maggiore durata
la resina poliestere impedisce l'accumulo di ruggine e usura nel tempo
dimensioni compatte di 35,25 (altezza) x 53,2 (larghezza) x 40,5 mm (profondità) per risparmiare spazio sul circuito stampato
compatibile con un passo di 2,54 mm e 3,7 mm per la massima versatilità
Applications
componenti elettronici della carrozzeria
centraline delle sospensioni
Attrezzature agricole
centraline delle sospensioni
Attrezzature agricole
Come si collega il connettore femmina al circuito stampato?
Il connettore femmina è un connettore con corpo a crimpare, il che rende semplice creare una guarnizione isolata con un connettore per un collegamento affidabile e resistente all'usura.
Connettori ibridi Molex CMC
Specifiche
Attributo | Valore |
---|---|
Tipo | Connettore femmina |
Numero di contatti | 48 |
Tipologia | Femmina |
Numero di file | 4 |
Corrente nominale | 12A |
Tipo di montaggio | Montaggio su cavo |
Serie | CMC |
Colore | Nero |
Altezza | 35.25mm |
Larghezza | 53.2mm |
Materiale custodia | PBT |
Profondità | 40.5mm |
Minima temperatura operativa | -40°C |
Numero di serie | 64320 |
Massima temperatura operativa | +125°C |
