- Codice RS:
- 115-2528
- Codice costruttore:
- 99 0430 24 04
- Costruttore:
- binder
32 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
32 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
10,05 €
(IVA esclusa)
12,26 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 10,05 € |
5 - 24 | 9,55 € |
25 - 49 | 9,06 € |
50 + | 8,55 € |
- Codice RS:
- 115-2528
- Codice costruttore:
- 99 0430 24 04
- Costruttore:
- binder
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

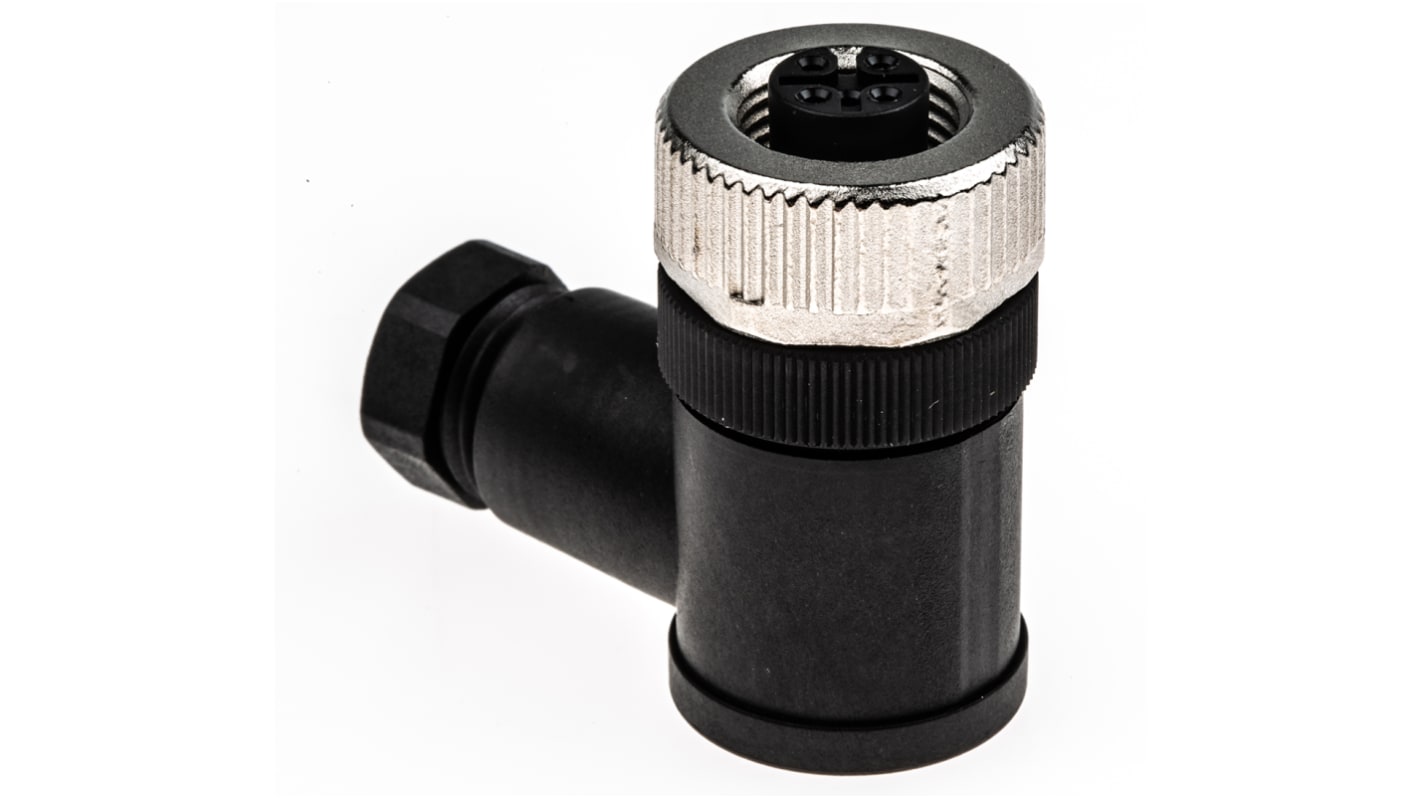

Connettori maschio e connettori femmina ricablabili M12
Prodotta da Binder, la serie 713 di connettori sensore di tipo europeo M12 è progettata per il montaggio su cavo. I connettori circolari ricablabili sono dotati di un meccanismo di accoppiamento filettato con codifica A per evitare errori di accoppiamento. Con un grado di protezione in ingresso IP67, i connettori compatti serie 713 sono la soluzione ideale per gli ambienti che richiedono un maggiore livello di protezione. I connettori possono essere collegati a cavi assemblati a terminazione singola M12 per creare cavi per ponticelli e cavi di interconnessione.
Caratteristiche e vantaggi
Maschio e femmina M12 nelle versioni a 4 e 5 poli
Codifica A, per sensori, alimentazione c.c. e 1 G-bit Ethernet
Ingressi cavo diritti o a 90°
Grado di protezione ingresso IP67
Contatti in ottone placcati oro
Morsetto a vite interno
Meccanismo di accoppiamento filettato per un collegamento sicuro
Ricablabile, non richiede alcun utensile speciale
Design compatto e robusto per offrire le massime prestazioni
Codifica A, per sensori, alimentazione c.c. e 1 G-bit Ethernet
Ingressi cavo diritti o a 90°
Grado di protezione ingresso IP67
Contatti in ottone placcati oro
Morsetto a vite interno
Meccanismo di accoppiamento filettato per un collegamento sicuro
Ricablabile, non richiede alcun utensile speciale
Design compatto e robusto per offrire le massime prestazioni
Applicazioni
I connettori M12 serie 713 sono la soluzione più adatta per le applicazioni industriali. I connettori sono generalmente usati per il collegamento di sensori, attuatori e cilindri nel campo industriale. Alcune delle aree più comuni sono:
Automazione in fabbrica
Controllo dei processi
Strumentazione e automazione industriale
Elettronica commerciale
Alimenti e bevande
Robotica
Trasporto
Controllo dei processi
Strumentazione e automazione industriale
Elettronica commerciale
Alimenti e bevande
Robotica
Trasporto
Ambiente
I 713 sono impermeabili e dotati di un grado di protezione ingresso IP67. Questo significa che i connettori sono a prova di polvere e sono protetti dai getti d'acqua da tutte le direzioni. Ideale per lavaggi e altri ambienti difficili simili.
Domande frequenti
D - Che robustezza hanno i connettori?
R - I connettori M12 serie 713 sono realizzati in materiali tecnici di elevata qualità. Sono robusti e affidabili
D - I connettori sono facili da terminare?
R - Sì, questa gamma di connettori compatti è dotata di terminali con morsetto a vite. Quindi, non sono richiesti utensili speciali.
D - Sono disponibili accessori supplementari?
R - È disponibile una gamma di tappi parapolvere per un'ulteriore protezione e al contempo mantenere la classe IP quando i connettori non sono in uso.
I tappi parapolvere maschio hanno i codici 706-7426, 706-7423 e 706-7435
I tappi parapolvere femmina hanno i codici 706-7429, 706-7423 e 706-7439
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 4 |
Tipo di montaggio | Montaggio su cavo |
Dimensione connettore | M12 |
Spina/Presa | Connettore femmina |
Tipologia contatto | Femmina |
Terminazione | A vite |
Protezione IP | IP67 |
Corrente nominale | 4.0A |
Orientamento | Angolo destro |
Serie | 713 |
Codifica | A |
Tensione nominale | 250 V |
Tipo di accoppiamento | Filettato |
Dimensione guscio | 20.5 |
Materiale custodia | Polimero |
Placcatura contatto | Oro |
Massima temperatura operativa | +85°C |
Materiale contatto | Ottone |
Minima temperatura operativa | -25°C |
