- Codice RS:
- 285-5385
- Codice costruttore:
- 5302 720 06
- Costruttore:
- Jaeger
9 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
39 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
49,52 €
(IVA esclusa)
60,41 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 49,52 € |
5 + | 48,09 € |
- Codice RS:
- 285-5385
- Codice costruttore:
- 5302 720 06
- Costruttore:
- Jaeger
Documentazione Tecnica
Normative
- Paese di origine:
- FR
Dettagli prodotto

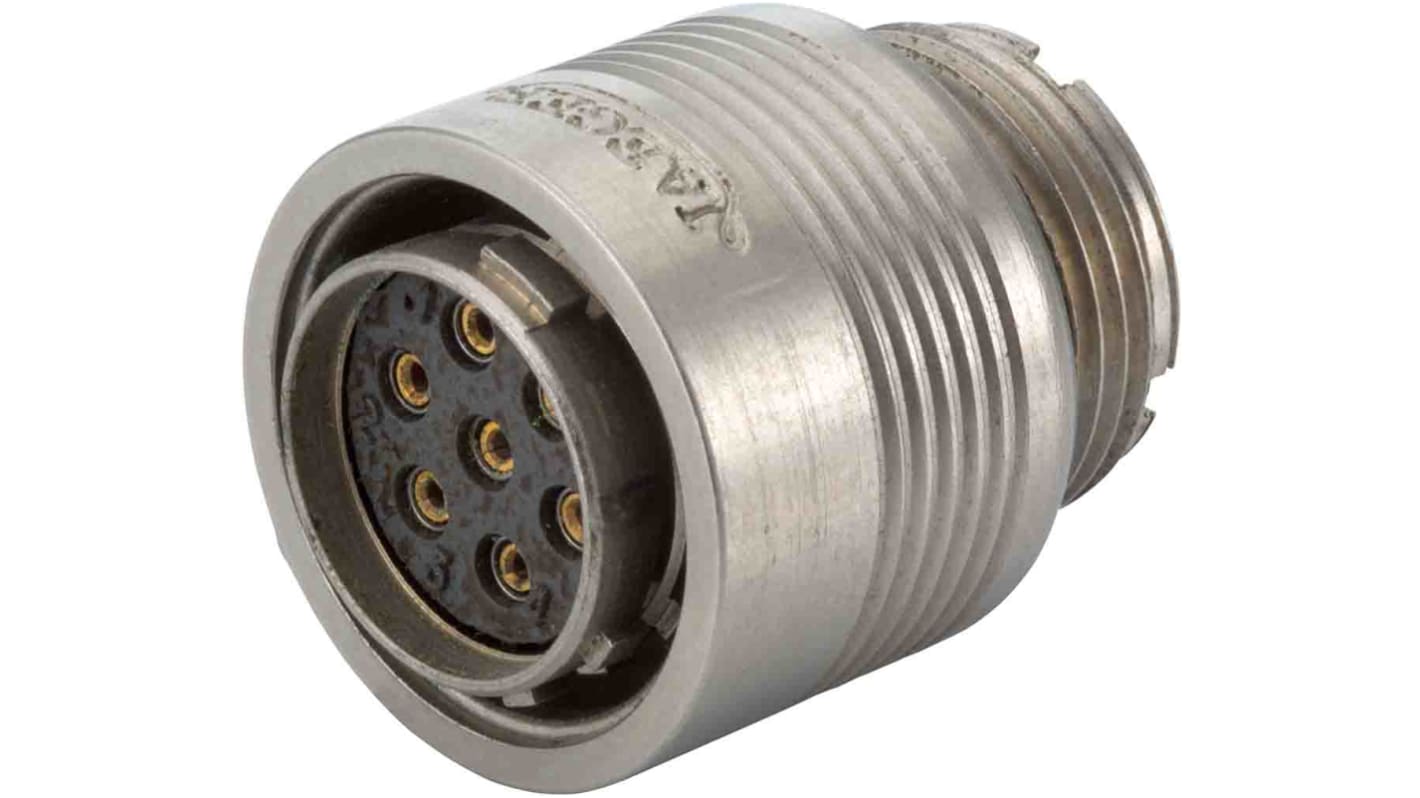

Serie miniaturizzata - Prese e connettori
I connettori maschio della serie ''miniaturizzata'' con contatti dorati di 1 mm sono disponibili con 3 e 4 contatti (dimensione contenitore 00) o con 7 contatti (dimensione contenitore 0).
Si bloccano sulle prese della serie "miniaturizzata" tramite un meccanismo a sfera (del tipo push-pull).
Il contenitore è in alluminio nichelato e l'isolamento è in neoprene.
I connettori sono disponibili nelle versioni maschio o femmina.
I connettori di bloccaggio del cavo posteriore devono essere ordinati separatamente.
L'utensile con rif. 5971 040 06 (codice 285-5436) è indispensabile per fissare e rimuovere i contatti.
Si bloccano sulle prese della serie "miniaturizzata" tramite un meccanismo a sfera (del tipo push-pull).
Il contenitore è in alluminio nichelato e l'isolamento è in neoprene.
I connettori sono disponibili nelle versioni maschio o femmina.
I connettori di bloccaggio del cavo posteriore devono essere ordinati separatamente.
L'utensile con rif. 5971 040 06 (codice 285-5436) è indispensabile per fissare e rimuovere i contatti.
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 7 |
Tipo di montaggio | Montaggio su cavo |
Dimensione connettore | Miniatura |
Spina/Presa | Connettore femmina |
Tipologia contatto | Femmina |
Terminazione | Crimpare |
Protezione IP | IP65 |
Corrente nominale | 7.0A |
Serie | 5302 |
Orientamento | Ad angolo diritto |
Dimensione guscio | B0 |
Tipo di accoppiamento | Push-Pull |
Materiale custodia | Alluminio |
Placcatura contatto | Oro |
