- Codice RS:
- 314-6648
- Codice costruttore:
- IMC11-2003X
- Costruttore:
- Deutsch
- Codice RS:
- 314-6648
- Codice costruttore:
- IMC11-2003X
- Costruttore:
- Deutsch
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto
Serie 100, 2, 3 e 4 vie
Disponibili nella configurazione standard di accoppiamento connettore maschio per cavo e connettore femmina da pannello, i connettori femmina per cavo possono essere usati anche per eseguire collegamenti in linea al connettore maschio per cavo. I connettori femmina da pannello permettono il montaggio con flangia o con controdado su un pannello di spessore massimo di 4 mm. Si consiglia l'uso delle torrette e delle pinze a crimpare a 8 punti Daniels per mantenere la conformità alle specifiche dei connettori (vedere la tabella di compatibilità). Le pinze Daniels AF8 (codice 314-7584) e MH860 (codice 314-8408) sono pinze a crimpare a 8 posizioni di alta qualità. Il tipo AF8 è progettato per crimpare conduttori di dimensioni 12-20 (gamma di fili 12-26 awg). Il tipo MH860 è progettato per crimpare conduttori di dimensioni 16-22 (gamma di fili 16-28 awg).
Autorizzatori
Conformità UL,
Autorizzatori
UL

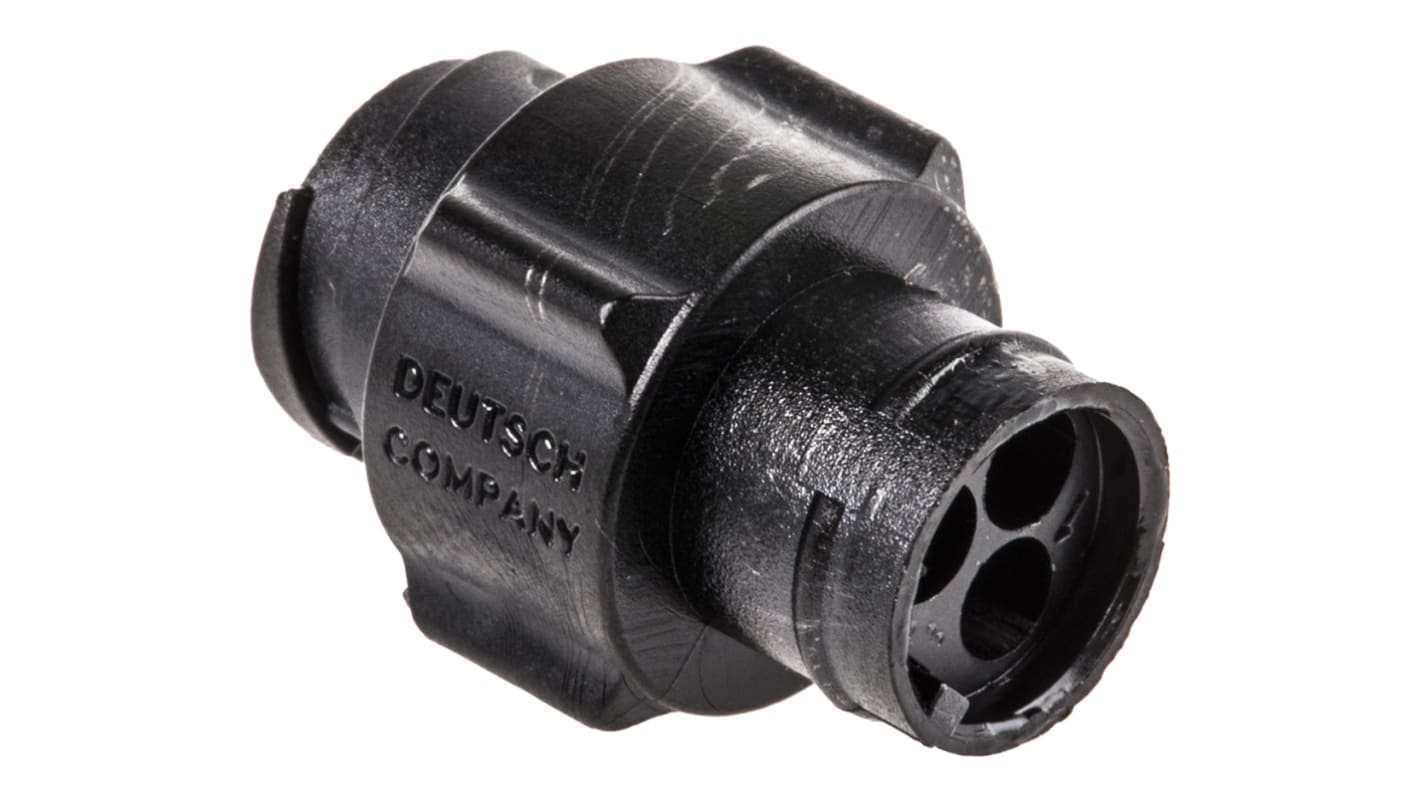

Connettori Deutsch Serie IMC a norma IP67
Progettati per usi industriali dove sono presenti calore, polvere, umidità e prodotti chimici, questi connettori sono utilizzabili in sensori industriali, apparecchi medici e di test, strumentazione di controllo.
3 differenti misure di contatti, crimpati con gli utensili 314-7584 ecc.
Chiusura a baionetta, con serracavo integrato
A tenuta IP67
Chiusura a baionetta, con serracavo integrato
A tenuta IP67
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 3 |
Tipo di montaggio | Montaggio su cavo |
Dimensione connettore | Standard |
Spina/Presa | Connettore femmina |
Tipologia contatto | Femmina |
Terminazione | Crimpare |
Protezione IP | IP67 |
Corrente nominale | 7.5A |
Orientamento | Ad angolo retto |
Serie | IMC |
Tensione nominale | 1,0 kV |
Tipo di accoppiamento | Baionetta |
Dimensione guscio | 1 |
Materiale custodia | Polimero |
Placcatura contatto | Oro |
Pressacavo | Sì |
Minima temperatura operativa | -55°C |
Massima temperatura operativa | +175°C |
Materiale contatto | Rame |
