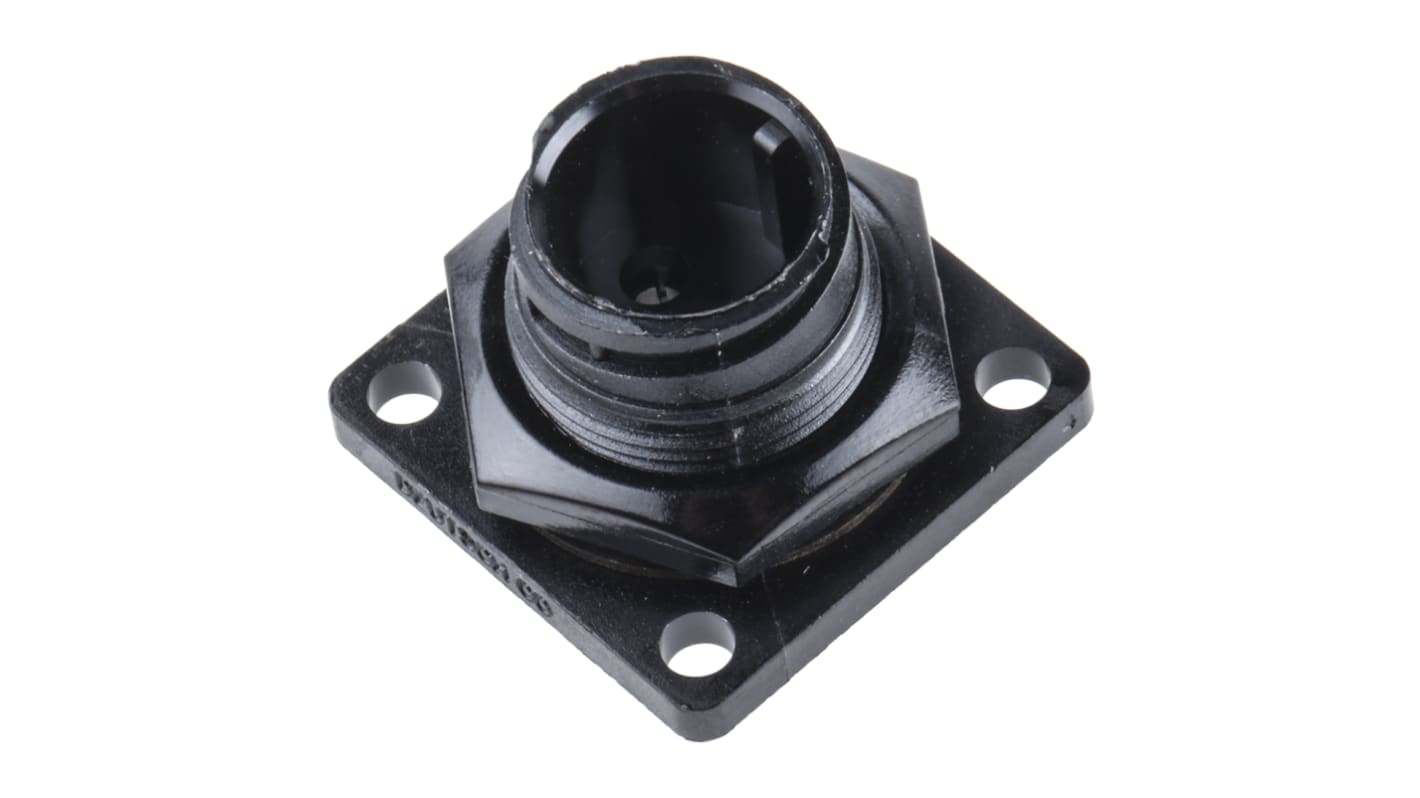

Connettore circolare Deutsch, femmina, serie IMC, 2 poli, Montaggio a pannello

La serie IMC è progettata per l'uso industriale in cui sono presenti calore, polvere, umidità, oli e prodotti chimici in grande quantità. Questa gamma offre collegamenti multipli compatti per i luoghi in cui lo spazio è essenziale. In genere, questi connettori sono adatti per l'uso su apparecchiature di test, sensori industriali, apparecchiature mediche, strumentazione e sistemi di controllo.
I connettori maschio e femmina possono essere dotati sia di pin crimpati o di connettori femmina per prevenire la trazione sul cavo.

Disponibili in configurazione di accoppiamento con connettore maschio per cavo e connettore femmina da pannello, i connettori femmina per cavo sono utilizzati per effettuare collegamenti in linea con connettore maschio per cavo. I connettori femmina da pannello permettono il montaggio con flangia o con controdado su un pannello di spessore massimo di 4 mm. Si consiglia l'uso delle torrette e delle pinze a crimpare a 8 punti Daniels per mantenere la conformità alle specifiche dei connettori (vedere la tabella di compatibilità). Le pinze Daniels AF8 (codice 314-7584) e MH860 (codice 314-8408) sono pinze a crimpare a 8 posizioni di alta qualità. Il tipo AF8 è progettato per crimpare conduttori di dimensioni 12-20 (gamma di fili 12-26 awg). Il tipo MH860 è progettato per crimpare conduttori di dimensioni 16-22 (gamma di fili 16-28 awg).

Questo prodotto è realizzato in Ultem che fornisce un'ottima resistenza termica. Ultem è resistente, robusto e rigido. È dotato di contatti placcati oro, per prevenire l'ossidazione.

• Approvazione UL

• Meccanismo di bloccaggio a baionetta

• Sigillati per proteggere dall'umidità e polvere

• Contatti placcati oro

• Temperatura d'esercizio: da -55 °C a +175 °C

• 12 contatti

• Terminali a crimpare

• Maschio-femmina

Conformità UL,

UL

Connettori Deutsch Serie IMC a norma IP67

Progettati per usi industriali dove sono presenti calore, polvere, umidità e prodotti chimici, questi connettori sono utilizzabili in sensori industriali, apparecchi medici e di test, strumentazione di controllo.

3 differenti misure di contatti, crimpati con gli utensili 314-7584 ecc.
Chiusura a baionetta, con serracavo integrato
A tenuta IP67
