Connettore circolare Brad from Molex, femmina, serie Ultra-Lock, M12, 12 poli, Montaggio PCB
- Codice RS:
- 752-7515
- Codice costruttore:
- 1200845092
- Costruttore:
- Brad from Molex
2 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
15,72 €
(IVA esclusa)
19,18 €
(IVA inclusa)
| Unità | Per unità |
| 1 + | 15,72 € |
- Codice RS:
- 752-7515
- Codice costruttore:
- 1200845092
- Costruttore:
- Brad from Molex
Documentazione Tecnica
Normative
- Paese di origine:
- PL
Dettagli prodotto

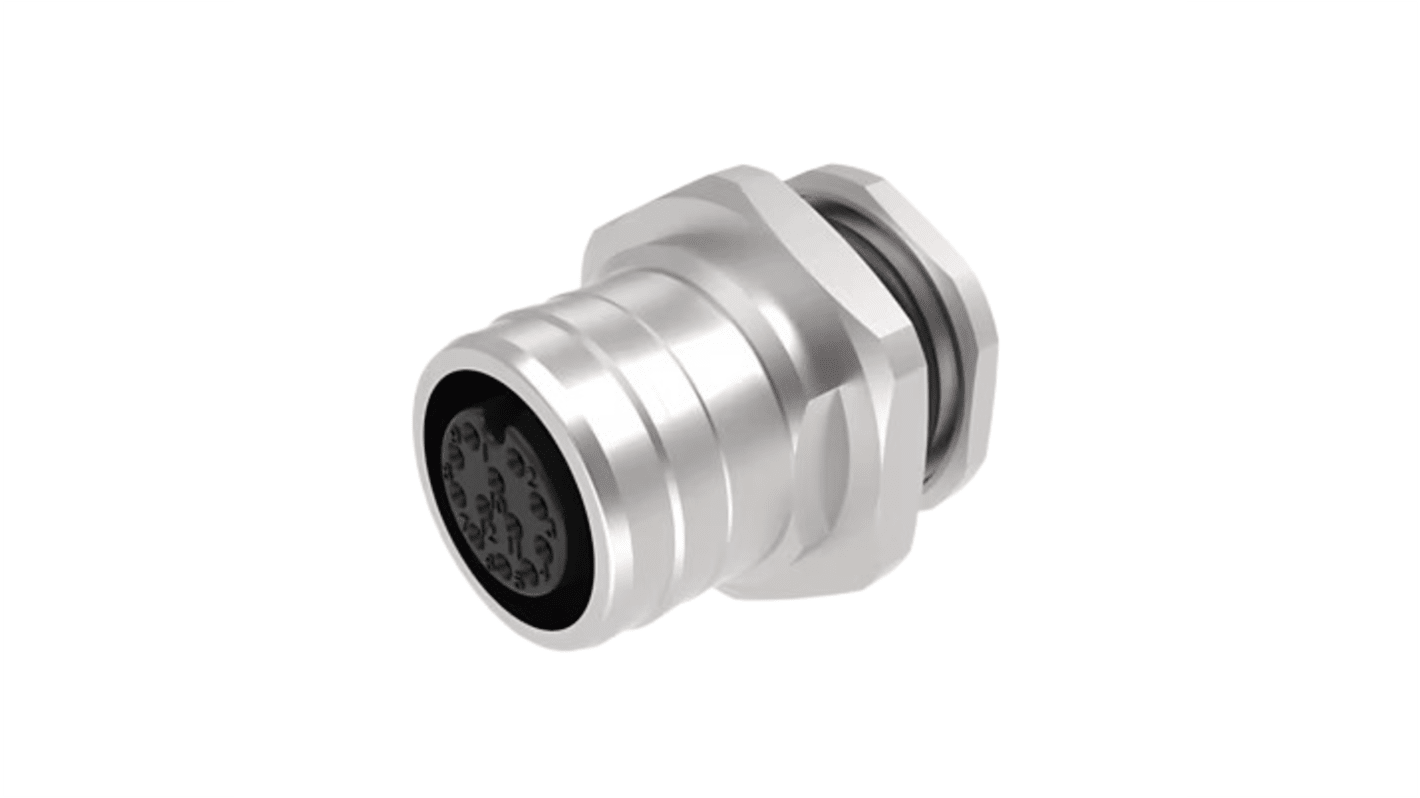

Connettori femmina M12 per montaggio su pannello femmina Brad® Ultra-Lock®
Connettori femmina per montaggio su pannello femmina Brad® Ultra-Lock® con funzione Ultra-Lock e guida singola M12 (codifica A). Questi connettori femmina per montaggio su pannello femmina Brad® Ultra-Lock® sono dotati di calotta in ottone nichelato, contatti in lega di rame placcati oro, cavi in PVC UL1061 e sono adatti a cavi Ultra-Lock e con connettore filettato M12 standard.
Connettori femmina per montaggio su pannello conforme a IEC
Funzione Ultra-Lock
Completamente incapsulato per grado di protezione IP67 in ambienti estremi
Grado NEMA 6
Cavi in PVC UL1061 300 V, 80 °C
Funzione Ultra-Lock
Completamente incapsulato per grado di protezione IP67 in ambienti estremi
Grado NEMA 6
Cavi in PVC UL1061 300 V, 80 °C
Nota
Configurazione:
WRxJ20xxxxxxxx: PG9, montaggio su pannello frontale
WRxJ40xxxxxxxx: PG9, montaggio su pannello posteriore
WRxU20xxxxxxxx: M16 x 1,5 montaggio su pannello frontale
WRxU40xxxx: M16 x 1,5 montaggio su pannello posteriore con pin per circuito stampato
WRxJ20xxxxxxxx: PG9, montaggio su pannello frontale
WRxJ40xxxxxxxx: PG9, montaggio su pannello posteriore
WRxU20xxxxxxxx: M16 x 1,5 montaggio su pannello frontale
WRxU40xxxx: M16 x 1,5 montaggio su pannello posteriore con pin per circuito stampato
Standard
Certificazione cCSAus LR6837 (versione a 4-5 poli)
BRAD - M12
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 12 |
| Tipo di montaggio | Montaggio PCB |
| Dimensione connettore | M12 |
| Spina/Presa | Connettore femmina |
| Tipologia contatto | Femmina |
| Protezione IP | IP69K |
| Corrente nominale | 1.5A |
| Serie | Ultra-Lock |
| Orientamento | Ad angolo diritto |
| Tensione nominale | 30 V |
| Placcatura contatto | Nichel |
| Materiale contatto | Ottone |
| Massima temperatura operativa | +90°C |
| Minima temperatura operativa | -25°C |
| Numero di serie | 120084 |
