- Codice RS:
- 107-136
- Codice costruttore:
- IPT06A12-10SPHM11F7
- Costruttore:
- Glenair
Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
154,85 €
(IVA esclusa)
188,92 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 154,85 € |
5 - 24 | 151,75 € |
25 - 49 | 147,88 € |
50 - 99 | 143,24 € |
100 + | 137,83 € |
- Codice RS:
- 107-136
- Codice costruttore:
- IPT06A12-10SPHM11F7
- Costruttore:
- Glenair
Documentazione Tecnica
Normative
- Paese di origine:
- IT
Dettagli prodotto

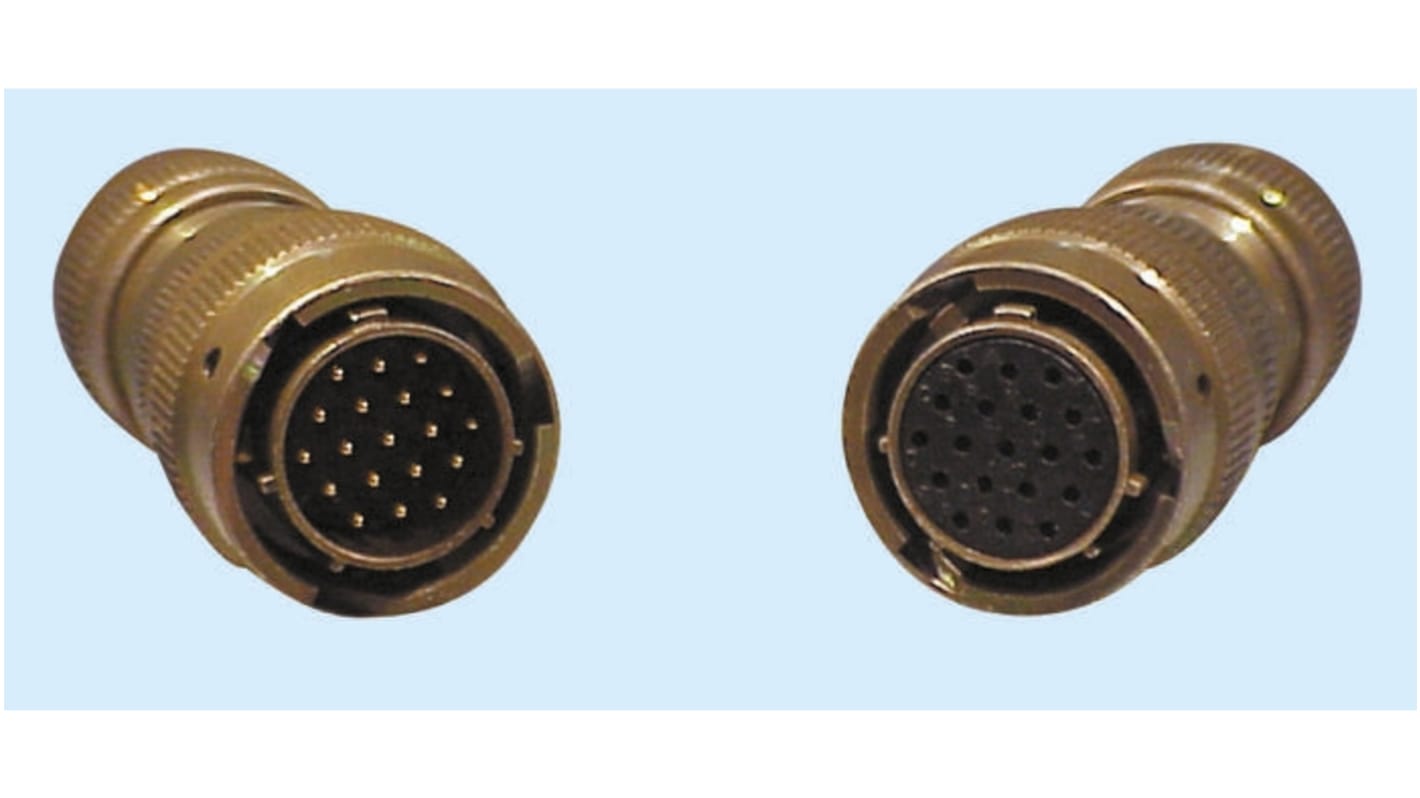

Connettori della serie MIL-C-26482 IPT, montaggio su cavo
Connettori Commital IPT MIL-C-26482 a baionetta
La serie di connettori multipolari IPT è realizzata in accordo con la norma MIL-C-26482 serie 1
Le peculiarità di questa serie stanno nell'accoppiamento rapido a baionetta e nell'alta densità di contatti a saldare placcati in oro
Meccanicamente molto robusti sono ideali per un utilizzo industriale
Versione con trattamento superficiale di cadmiatura e versione con trattamento in cataforesi nera conduttiva (senza cadmio) conforme Rohs
I singoli contatti accettano fili di sezione max. awg. 20 ed hanno una portata max. di 7,5A
I connettori per montaggio a cavo, sono dotati di un particolare sistema di serraggio cavo di rapido e facile utilizzo, dotato di una serie di bussole in neoprene adattabili a differenti diametri di cavo
Questo assicura, oltre ad una buona ritenzione del cavo stesso, una tenuta ambientale pari a IP54
Le peculiarità di questa serie stanno nell'accoppiamento rapido a baionetta e nell'alta densità di contatti a saldare placcati in oro
Meccanicamente molto robusti sono ideali per un utilizzo industriale
Versione con trattamento superficiale di cadmiatura e versione con trattamento in cataforesi nera conduttiva (senza cadmio) conforme Rohs
I singoli contatti accettano fili di sezione max. awg. 20 ed hanno una portata max. di 7,5A
I connettori per montaggio a cavo, sono dotati di un particolare sistema di serraggio cavo di rapido e facile utilizzo, dotato di una serie di bussole in neoprene adattabili a differenti diametri di cavo
Questo assicura, oltre ad una buona ritenzione del cavo stesso, una tenuta ambientale pari a IP54
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 10 |
Tipologia | Maschio |
Tipologia contatto | Femmina |
Corrente nominale | 7.5A |
Tensione nominale | 600 V c.a., 700 V c.c. |
Dimensione guscio | 12 |
Tipo di montaggio | Montaggio su cavo |
Standard militare | MIL-DTL-26482 |
Terminazione | Saldare |
Orientamento | Diritta |
Minima temperatura operativa | -55°C |
Placcatura guscio | Cadmiatura grigio-oliva |
Placcatura contatto | Oro su nichel |
Massima temperatura operativa | +125°C |
Materiale contatto | Lega di rame |
