- Codice RS:
- 298-2471
- Codice costruttore:
- MS3106A-16S-1S
- Costruttore:
- Amphenol Industrial
26 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
15 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
22,61 €
(IVA esclusa)
27,58 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 22,61 € |
5 - 24 | 21,95 € |
25 + | 20,87 € |
- Codice RS:
- 298-2471
- Codice costruttore:
- MS3106A-16S-1S
- Costruttore:
- Amphenol Industrial
Documentazione Tecnica
Normative
Dettagli prodotto

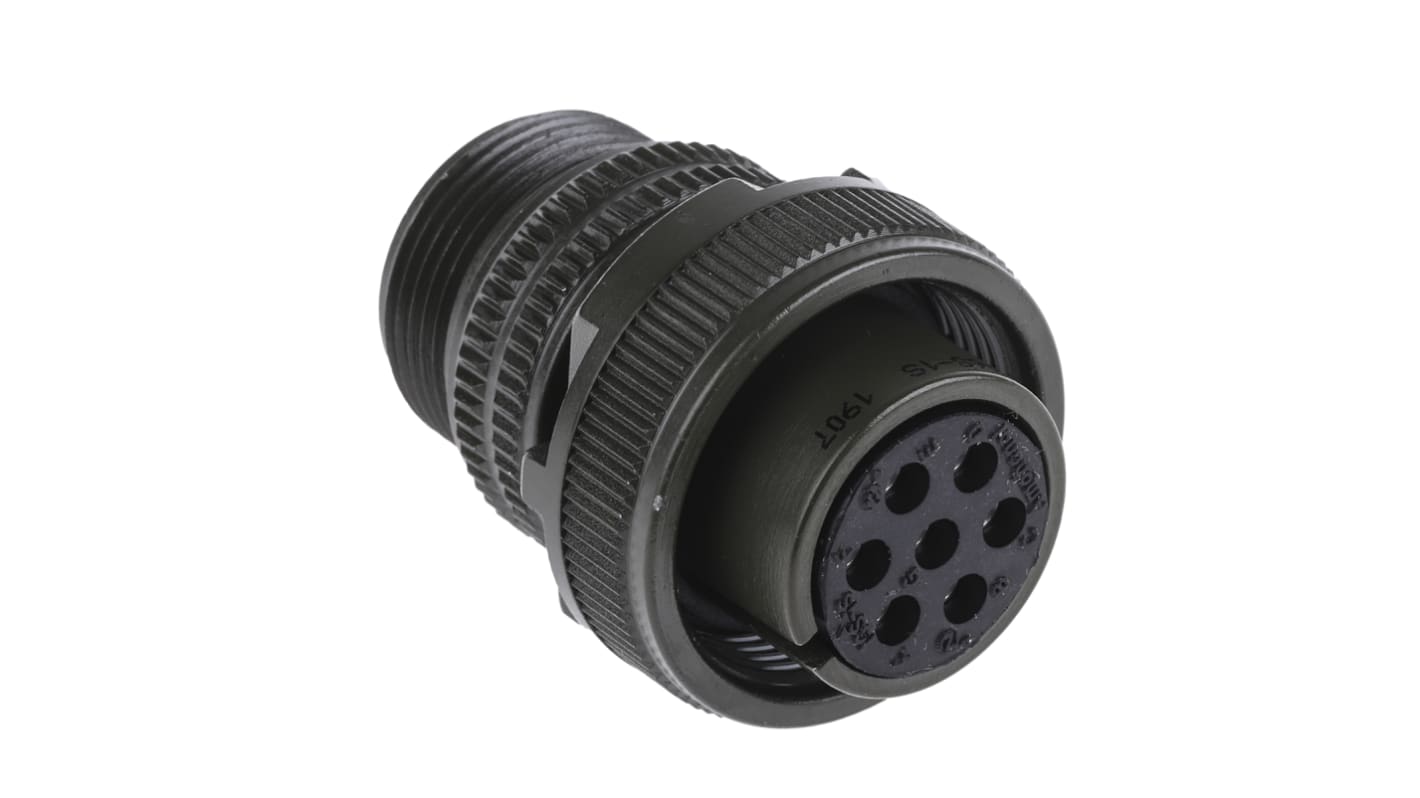

Connettori maschio circolari MIL-C-5015 Amphenol MS
I connettori con spec. MIL classe A serie MS Amphenol soddisfano i requisiti di prestazione richiesti da MIL-C-5015. Questi connettori maschio circolari per montaggio su cavo sono dotati di una comprovata capacità elettrica per applicazioni su apparecchiature in cui la durata costituisce un fattore importante. I connettori maschio di Amphenol sono dotati di accoppiamenti filettati e una polarizzazione della calotta a chiave singola/keyway per un collegamento affidabile e preciso. Le solide calotte di questi connettori circolari della serie MS MIL-C-5015 sono realizzate in lega di alluminio di elevata qualità. Le calotte sono elettricamente zincate con finitura cromata verde oliva che garantisce un'elevata resistenza alla corrosione. Gli inserti di questi connettori circolari militari sono realizzati in gomma sintetica resistente che offre un'elevata robustezza dielettrica e resistenza alle vibrazioni.
Caratteristiche e vantaggi
Struttura durevole provata sul campo
Accoppiamenti filettati per l'accoppiamento rapido e preciso
Codifica e polarizzazione per evitare l'accoppiamento errato
Struttura robusta con calotta in alluminio di elevata qualità
Finitura cromata verde oliva con placcatura in zinco per un'elevata resistenza alla corrosione
Inserti in gomma per un'elevata resistenza dielettrica e resistenza alle vibrazioni
Informazioni sull'applicazione del prodotto
Questi connettori maschio circolari classe A con spec. MIL serie MS di Amphenol sono progettati per eseguire funzioni virtuali in sistemi di potenza, collaudo, supporto a terra. Le applicazioni includono: apparecchiature di comunicazione, computer e impianti di bordo, in cui le forze meccaniche e i parametri fisici non sono soggetti a variazioni ambientali estreme o rapide. Questi connettori maschio circolari con spec. MIL serie MS per montaggio su cavo sono per l'uso con i connettori femmina delle serie MS 3100, 3101 e 3102
Nota
Ordinare separatamente il serracavo con la boccola
l connettori maschio per montaggio su cavo possono essere accoppiati soltanto con connettori femmina da pannello. I connettori femmina per montaggio su cavo possono essere accoppiati soltanto con connettori maschio da pannello.
l connettori maschio per montaggio su cavo possono essere accoppiati soltanto con connettori femmina da pannello. I connettori femmina per montaggio su cavo possono essere accoppiati soltanto con connettori maschio da pannello.
Standard
MIL C 5015
97 (verde militare)
Connettori circolari multipolari filettati in versione commerciale progettati per rispondere ai requisiti generali MIL-C-5015 e soddisfare le esigenze commerciali e industriali di qualità e affidabilità. I connettori sono provvisti di bloccaggio a vite e sono completamente intercambiabili con altri modelli MIL-C-5015 con bloccaggio a vite. Tutti i connettori maschio e femmina dispongono di contatti a saldare.
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 7 |
Tipologia contatto | Femmina |
Tensione nominale | 500 V c.a., 700 V c.c. |
Dimensione guscio | 16S |
Tipo di montaggio | Montaggio su cavo |
Standard militare | MIL-DTL-5015 |
Terminazione | Saldare |
Tipo di accoppiamento | Accoppiamento a vite |
Orientamento | Diritta |
Serie | MS3106A |
Minima temperatura operativa | -55°C |
Placcatura contatto | Argento |
Placcatura guscio | Zinco cobalto |
Massima temperatura operativa | +125°C |
Materiale contatto | Lega di rame |
