- Codice RS:
- 464-6177
- Codice costruttore:
- 247
- Costruttore:
- MENNEKES
- Codice RS:
- 464-6177
- Codice costruttore:
- 247
- Costruttore:
- MENNEKES
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

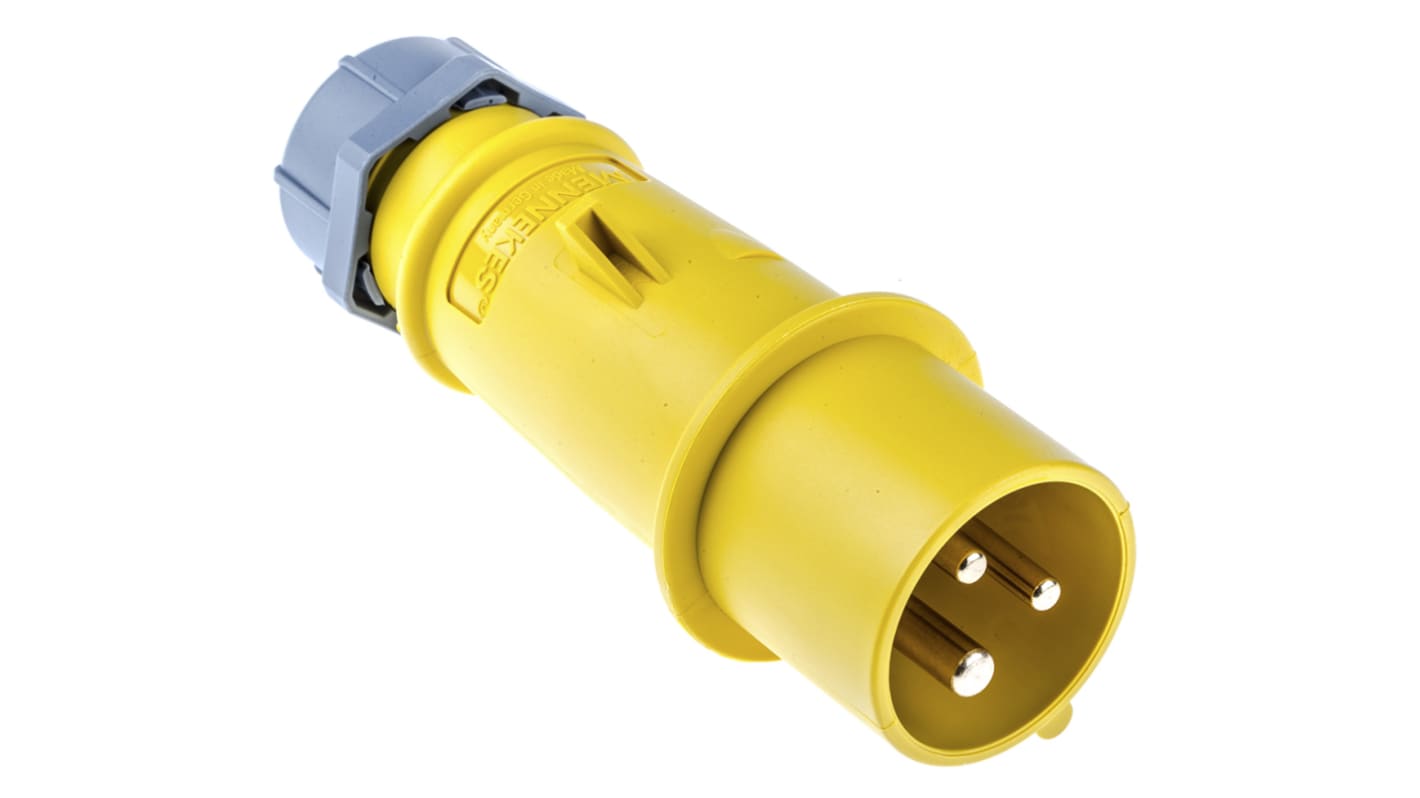

Connettori maschio per cavo IP44 Mennekes AM-TOP da 16 A e 32 A
Prodotti da Mennekes, i connettori maschio per cavo industriale IP44 CEE serie AM-TOP sono robusti, affidabili e facili da collegare. Con terminali a vite aperti rivolti tutti nella stessa direzione, i connettori maschio serie AM-TOP possono essere collegati rapidamente sul campo. Un pressacavo robusto sulla parte posteriore del connettore, quando stretto, serra il cavo e sigilla la guarnizione allo stesso tempo. Lo scarico della trazione integrato impedisce l'attorcigliamento del cavo. Costruito a partire da un contenitore Amaplast per impieghi pesanti con contatti nichelati inclusi e portacontatti resistenti alle alte temperature per un'eccellente resistenza alla corrosione. Con un design ergonomico, i connettori maschio industriali BS4343 serie AM-TOP offrono prestazioni eccezionali negli ambienti più difficili.
Che cos'è Amaplast?
Amaplast è un materiale termoplastico rinforzato di qualità superiore con eccellenti caratteristiche. Ciò li rende praticamente indistruttibili. I punti chiave sono:
Resistente all'abrasione
Autoestinguente
Resistente al calore
Resistente alle alte temperature
Resistente all'usura
Isolamento elettrico ottimale
Autoestinguente
Resistente al calore
Resistente alle alte temperature
Resistente all'usura
Isolamento elettrico ottimale
Protezione ambientale - Classe IP
I connettori maschio industriali AM-TOP Mennekes sono progettati in conformità alla norma BS EN 60529. La classe IP è composta da due numeri. Il primo numero si riferisce alla protezione da materiali solidi, il secondo numero per la protezione contro i liquidi. Maggiore è il numero migliore sarà protezione. Vedere le schede tecniche per le definizioni complete.
Codifica colore
I connettori CEE sono dotati di una codifica colore standard industriale in conformità alle norme BS EN 60309-2 / BS4343 e IEC 309. La codifica colore si riferisce a un valore di tensione nominale dei connettori.
Viola, da 20 V a 25 V
Bianco, da 40 V a 50 V
Giallo, da 100 V a 130 V
Blu, da 200 V a 250 V
Rosso. Da 380 V a 480 V
Nero, da 500 V a 1000 V
Bianco, da 40 V a 50 V
Giallo, da 100 V a 130 V
Blu, da 200 V a 250 V
Rosso. Da 380 V a 480 V
Nero, da 500 V a 1000 V
Caratteristiche e vantaggi
Struttura robusta per una maggiore durata.
Collegamento con terminale a vite. Terminali di collegamento aperti rivolti tutti nella stessa direzione per un cablaggio rapido.
Corpo monopezzo
Pressacavo e guarnizione. Il serraggio del pressacavo attiva il bloccaggio del cavo interno e sigilla automaticamente la guarnizione.
Scarico della trazione integrato per impedire l'attorcigliamento del cavo
Supporto del contatto estremamente resistente al calore con contatti nichelati, in grado di resistere alla corrosione e all'abrasione.
Collegamento con terminale a vite. Terminali di collegamento aperti rivolti tutti nella stessa direzione per un cablaggio rapido.
Corpo monopezzo
Pressacavo e guarnizione. Il serraggio del pressacavo attiva il bloccaggio del cavo interno e sigilla automaticamente la guarnizione.
Scarico della trazione integrato per impedire l'attorcigliamento del cavo
Supporto del contatto estremamente resistente al calore con contatti nichelati, in grado di resistere alla corrosione e all'abrasione.
Applicazioni
Cantieri edili: cantieri ed edifici al coperto che potrebbero essere esposti a schizzi d'acqua.
Agricoltura: apparecchiatura portatile utilizzata o riposta in ambienti riparati.
Industria alimentare: su apparecchiature in ambienti interni soggette a schizzi leggeri.
Intrattenimento e sport: spazi riparati protetti dalle intemperie ma che potrebbero essere esposti a schizzi d'acqua.
Cantieri navali e porti: officine di riparazione e sale impianti in cantieri al coperto.
Industria leggera: aree che non sono esposte a temperature estreme e umidità.
Agricoltura: apparecchiatura portatile utilizzata o riposta in ambienti riparati.
Industria alimentare: su apparecchiature in ambienti interni soggette a schizzi leggeri.
Intrattenimento e sport: spazi riparati protetti dalle intemperie ma che potrebbero essere esposti a schizzi d'acqua.
Cantieri navali e porti: officine di riparazione e sale impianti in cantieri al coperto.
Industria leggera: aree che non sono esposte a temperature estreme e umidità.
Domande e risposte
D: Quali sono i vantaggi dei connettori AM-TOP rispetto agli analoghi connettori CEE?
R: I connettori maschio per cavo AM-TOP sono dotati di terminali a vite aperti rivolti tutti nella stessa direzione. Questa caratteristica esclusiva consente collegamenti rapidi sul campo e risparmio di tempo prezioso.
D: i connettori sono facili da installare?
R: I connettori PowerTOP hanno semplici terminazioni a vite per il collegamento elettrico. Un pressacavo integrato sulla parte posteriore serra e sigilla il cavo.
D: sono disponibili connettori per l'accoppiamento o accessori?
Il connettore (connettore femmina) 464-6278 si accoppia con il connettore maschio 464-6199
Il connettore (connettore femmina) 464-6290 si accoppia con il connettore maschio 464-6206
Il connettore (connettore femmina) 464-6256 si accoppia con il connettore maschio 464-6177
Il connettore (connettore femmina) 464-6262 si accoppia con il connettore maschio 464-6183
Il connettore (connettore femmina) 464-6313 si accoppia con il connettore maschio 464-6228
Il connettore (connettore femmina) 464-6335 si accoppia con il connettore maschio 464-6240
Il connettore (connettore femmina) 464-6307 si accoppia con il connettore maschio 464-6212
Il connettore (connettore femmina) 464-6329 si accoppia con il connettore maschio 464-6234
R: I connettori maschio per cavo AM-TOP sono dotati di terminali a vite aperti rivolti tutti nella stessa direzione. Questa caratteristica esclusiva consente collegamenti rapidi sul campo e risparmio di tempo prezioso.
D: i connettori sono facili da installare?
R: I connettori PowerTOP hanno semplici terminazioni a vite per il collegamento elettrico. Un pressacavo integrato sulla parte posteriore serra e sigilla il cavo.
D: sono disponibili connettori per l'accoppiamento o accessori?
Il connettore (connettore femmina) 464-6278 si accoppia con il connettore maschio 464-6199
Il connettore (connettore femmina) 464-6290 si accoppia con il connettore maschio 464-6206
Il connettore (connettore femmina) 464-6256 si accoppia con il connettore maschio 464-6177
Il connettore (connettore femmina) 464-6262 si accoppia con il connettore maschio 464-6183
Il connettore (connettore femmina) 464-6313 si accoppia con il connettore maschio 464-6228
Il connettore (connettore femmina) 464-6335 si accoppia con il connettore maschio 464-6240
Il connettore (connettore femmina) 464-6307 si accoppia con il connettore maschio 464-6212
Il connettore (connettore femmina) 464-6329 si accoppia con il connettore maschio 464-6234
Spine e prese per uso industriale - Serie economica con anello di tenuta (solo modelli IP44, 16A e 32A)
Serie di spine, prese, per l'allacciamento di apparecchi e prese interconnesse conformi agli standard britannici ed europei più recenti. L'isolamento esterno dell'alloggiamento e le parti interne sono state realizzate in nylon 66 in grado di fornire un'eccellente stabilità meccanica ad un ampio campo di temperature (da -35°C a +80°C). Questo materiale offre un ottimo isolamento elettrico e soddisfa le esigenze del settore industriale.
I contatti della presa ed i piedini sono stati realizzati in ottone. Per impedire un errato collegamento, il piedino di terra si trova, per ogni tensione, in una posizione diversa rispetto alla sede per la chiavetta. Tutti gli articoli sono codificati a colori a seconda del voltaggio 110/130V - giallo, 220/240V - blu, 380-415V - rosso e sono adatti per operazioni richiedenti una frequenza di 50/60Hz.
I prodotti sono approvati a norma VDE.
I contatti della presa ed i piedini sono stati realizzati in ottone. Per impedire un errato collegamento, il piedino di terra si trova, per ogni tensione, in una posizione diversa rispetto alla sede per la chiavetta. Tutti gli articoli sono codificati a colori a seconda del voltaggio 110/130V - giallo, 220/240V - blu, 380-415V - rosso e sono adatti per operazioni richiedenti una frequenza di 50/60Hz.
I prodotti sono approvati a norma VDE.
Specifiche
Attributo | Valore |
---|---|
Corrente nominale | 16A |
Spina/Presa | Connettore maschio |
Formato polo | 3P |
Tensione nominale | 110 V |
Tipo di montaggio | Montaggio su cavo |
Tipologia | Maschio |
Orientamento | Ad angolo retto |
Terminazione | Morsetti a vite |
Serie | AM-TOP |
Protezione IP | IP44 |
Colore | Giallo |
Cavo CSA | 1 → 2.5mm² |
Minima temperatura operativa | -25°C |
Massima temperatura operativa | +55°C |
Bassa tensione | No |
