- Codice RS:
- 163-3336
- Codice costruttore:
- 10150-6000EL
- Costruttore:
- 3M
12 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
215 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
9,31 €
(IVA esclusa)
11,36 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 9,31 € |
10 - 24 | 8,38 € |
25 - 49 | 7,64 € |
50 - 99 | 7,19 € |
100 + | 6,72 € |
- Codice RS:
- 163-3336
- Codice costruttore:
- 10150-6000EL
- Costruttore:
- 3M
Documentazione Tecnica
Normative
- Paese di origine:
- JP
Dettagli prodotto
Connettori maschio IDC (MDR) schermati per montaggio su cavo
Questa gamma di connettori Mini D Ribbon (MDR) serie 101 di 3M è costituita da connettori maschio schermati per montaggio su cavo IDC da 0,50". Il design dei connettori Mini D Ribbon (MDR) serie 101, garantisce terminazioni IDC per i singoli conduttori e un collegamento con contatto strisciante su contatto strisciante. Il connettore maschio MDR serie 101 per montaggio su cavo è compatibile con varie tipologie dei cavi, tra cui cavi rotondi, piatti, doppini intrecciati e twinax.
Caratteristiche e vantaggi:
La gamma di connettori maschio IDC 3M per montaggio su cavo include:
101xx-6000ex = oro flash su placcatura IDC in nichel
101xx-6000xL = area di contatti oro 0,2 μm, area estremità oro flash con trattamento lubrificante
101xx-6000xC = area di contatti oro 0,7 6 μm, area estremità oro flash
101xx-6x0xxx = coperchio nero
101xx-6x1xxx = coperchio grigio
101xx-6000xL = area di contatti oro 0,2 μm, area estremità oro flash con trattamento lubrificante
101xx-6000xC = area di contatti oro 0,7 6 μm, area estremità oro flash
101xx-6x0xxx = coperchio nero
101xx-6x1xxx = coperchio grigio
In che ambito vengono utilizzati i connettori D-Sub?
I connettori D-sub sono utilizzati in una vasta gamma di applicazioni elettroniche e sono spesso presenti nei sistemi informatici per impieghi pesanti, come ad esempio nelle apparecchiature ospedaliere e nei computer industriali. Sono comuni anche nei sistemi informatici per uso personale e per ufficio.
Si tratta di un connettore robusto che offre un collegamento sicuro, il che significa che sono adatti per l'uso in ambienti più difficili.
Si tratta di un connettore robusto che offre un collegamento sicuro, il che significa che sono adatti per l'uso in ambienti più difficili.
Perché scegliere 3M?
3M è un nome di fiducia nelle soluzioni di collegamento e cablaggio, che fornisce cavi, connettori e accessori di alta qualità. Dal computing industriale alle applicazioni domestiche, 3M offre la gamma di prodotti affidabile e versatile di cui avete bisogno.
Nota

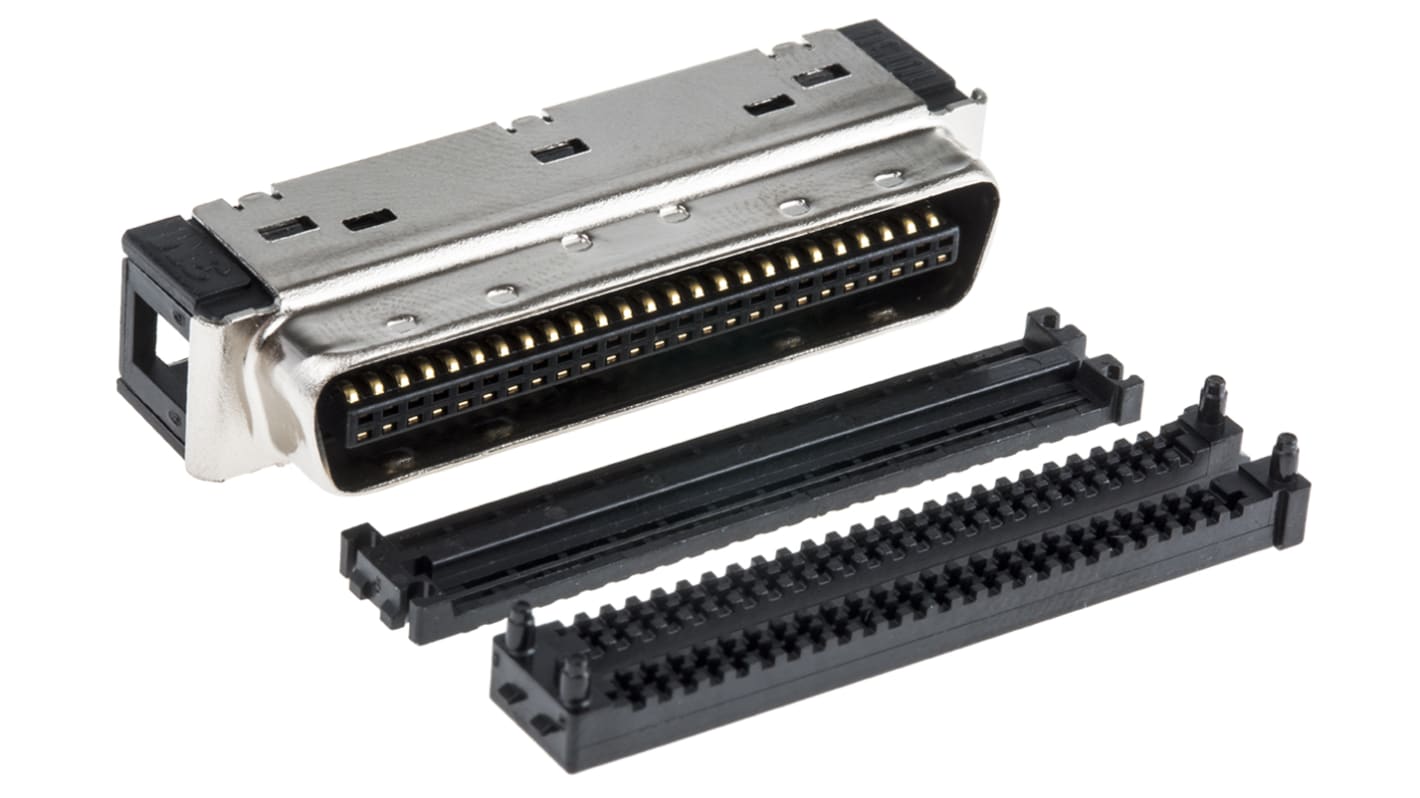

Connettore maschio SCSI per montaggio su cavo ad angolo retto 3M, 50 vie, passo da 1,27 mm - Serie 101 - 10150-6000EL
Questo robusto connettore SCSI (Small Computer Systems Interface) di 3M viene utilizzato per il collegamento di periferiche a computer. Il connettore per montaggio su cavo a 50 pin è dotato di contatti in rame al berillio che garantiscono una conduttività affidabile e un collegamento stabile. Questi contatti sono placcati in oro su nichel per evitare la corrosione e consentire l'uso a lungo termine senza rischio di ruggine o decadimento. Grazie all'alloggiamento in acciaio, non è necessario preoccuparsi delle interferenze elettromagnetiche (EMI) durante l'uso. È comunemente utilizzato per collegare dischi rigidi e dispositivi come CD-ROM (memoria di sola lettura per disco compatto).
Orientamento del corpo ad angolo retto per una facile installazione in aree difficili da raggiungere Lunghezza compatta di 41,1 mm per adattarsi a spazi ristretti Tipo di montaggio su cavo per un'installazione facile e senza utensili Compatibile con un'ampia varietà di versione di cavi per una maggiore versatilità d'uso Isolamento in poliestere rinforzato con fibra di vetro per proteggere dalle scosse elettriche
Applicazioni
Computer portatili Regolatori logici programmabili (PLC)
È possibile per due o più dispositivi accedere allo stesso dispositivo SCSI?
Due o più host possono essere presenti sullo stesso bus SCSI purché i requisiti hardware siano soddisfatti.
Standard
IDC; MIL-G-45204; IEEE 1284
Mini Delta Ribbon (MDR)
Connettori maschio per montaggio su cavo e connettori femmina per montaggio su circuito stampato con contatti a nastro pre-caricati per una lunga durata
Calotte di blocco sbloccabili con le dita per applicazioni di montaggio su cavi
Calotte di blocco sbloccabili con le dita per applicazioni di montaggio su cavi
Sistema Mini Delta Ribbon (MDR) progettato per applicazioni di I/O ad alta densità con passo di 1,27 mm.
Specifiche
Attributo | Valore |
---|---|
Tipologia | Maschio |
Numero di contatti | 50 |
Orientamento | Angolo destro |
Tipo di montaggio | Montaggio su cavo |
Materiale contatto | Lega di rame |
Placcatura contatto | Oro su nichel |
Passo | 1.27mm |
Corrente nominale | 500mA |
Tensione nominale | 150 V ca, 200 V cc |
Terminazione | IDT |
Lunghezza | 41.1mm |
Minima temperatura operativa | -55°C |
Massima temperatura operativa | +85°C |
Profondità | 9.1mm |
Larghezza | 12.7mm |
