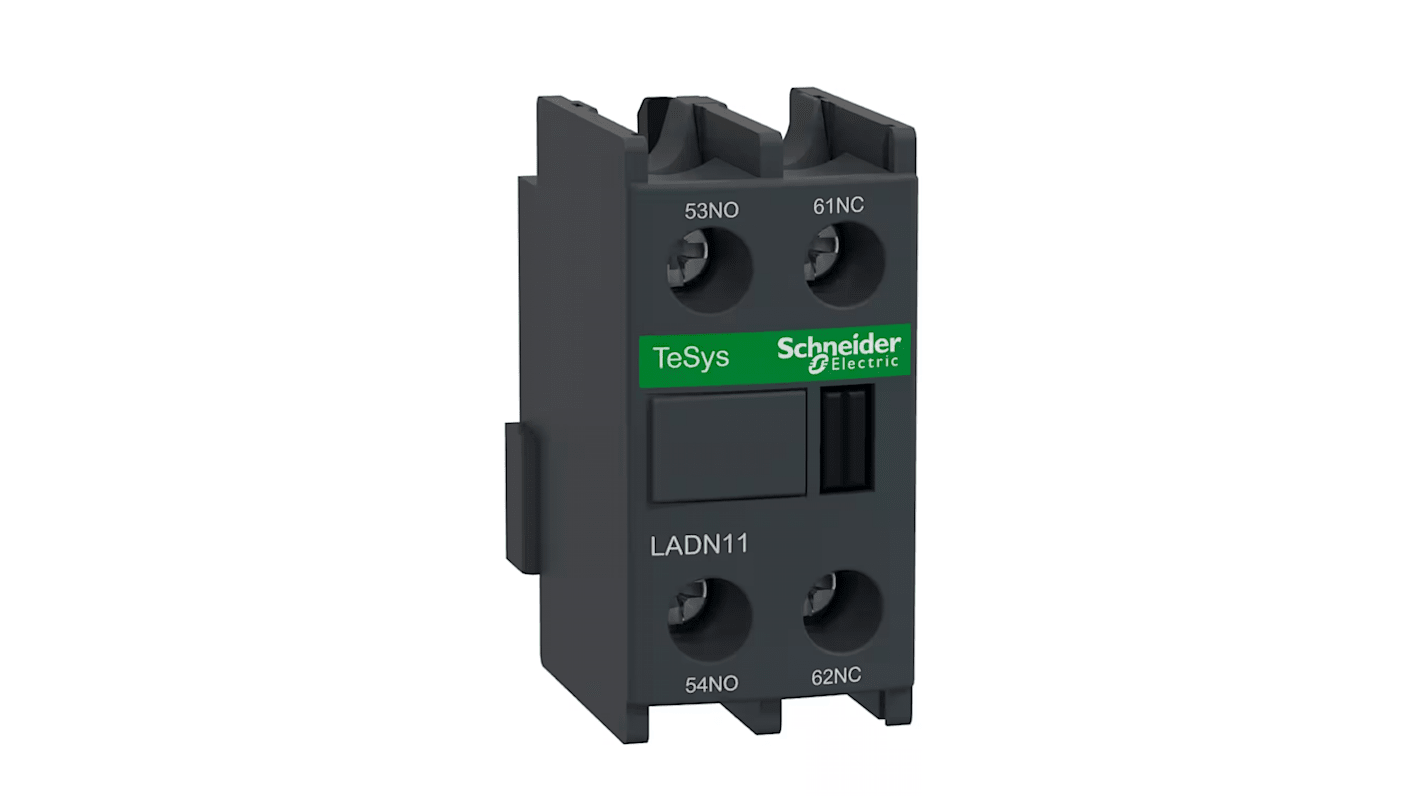

Blocco di contatti ausiliari Schneider Electric, 2 contatti, 1 N/C + 1 N/A, montaggio frontale, serie LADN
- Codice RS:
- 394-9936
- Codice costruttore:
- LADN11
- Costruttore:
- Schneider Electric
24 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
412 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
6,96 €
(IVA esclusa)
8,49 €
(IVA inclusa)
Unità | Per unità |
1 + | 6,96 € |
Better World
Better World è la nostra gamma di prodotti pensata per semplificarti la scelta di alternative più sostenibili e altamente affidabili. Clicca qui per scoprire di più.
- Codice RS:
- 394-9936
- Codice costruttore:
- LADN11
- Costruttore:
- Schneider Electric
Normative
Non applicabile
- Paese di origine:
- FR
Dettagli prodotto
Contatto ausiliario Schneider Electric - serie LADN TeSys D.
Si desidera aggiungere un ulteriore contatto ausiliario al circuito di controllo per fornire ulteriore sicurezza? Schneider Electric offre i più recenti componenti e tecnologie per i contatti ausiliari.
In particolare, la serie LADN TeSys di contattori ausiliari garantisce l'affidabilità del circuito agendo come dispositivo di commutazione secondario che funziona in combinazione con altri dispositivi primari quali contattori, relè o interruttori automatici.
In particolare, la serie LADN TeSys di contattori ausiliari garantisce l'affidabilità del circuito agendo come dispositivo di commutazione secondario che funziona in combinazione con altri dispositivi primari quali contattori, relè o interruttori automatici.
Caratteristiche e vantaggi:
basso consumo sul circuito di controllo
30 Mcicli di durata meccanica
compatti, leggeri e facilmente attaccabili a contattori compatibili. Fissaggio laterale anteriore
montaggio semplificato direttamente sul contattore/interruttore automatico. Dimensioni compatte e dotate di tecnologia terminal EverLink che significa serraggio permanente anche in caso di scorrimento del conduttore
18 mesi di garanzia del produttore con Schneider
Gradi di protezione e caratteristiche di sicurezza
valore nominale del fusibile associato a IEC 60947-5-1
fusibile GG< = 10 A
BS 4795, EN 60947-5-1, IEC 60947-5-1
Certificazione CSA, UL
IP2x conforme a VDE 0106
con trattamento termico e protezione conforme a TH in conformità a IEC 60068
temperatura dell'aria ambiente (AAT) per il funzionamento da -5 a 60 °C.
30 Mcicli di durata meccanica
compatti, leggeri e facilmente attaccabili a contattori compatibili. Fissaggio laterale anteriore
montaggio semplificato direttamente sul contattore/interruttore automatico. Dimensioni compatte e dotate di tecnologia terminal EverLink che significa serraggio permanente anche in caso di scorrimento del conduttore
18 mesi di garanzia del produttore con Schneider
Gradi di protezione e caratteristiche di sicurezza
valore nominale del fusibile associato a IEC 60947-5-1
fusibile GG< = 10 A
BS 4795, EN 60947-5-1, IEC 60947-5-1
Certificazione CSA, UL
IP2x conforme a VDE 0106
con trattamento termico e protezione conforme a TH in conformità a IEC 60068
temperatura dell'aria ambiente (AAT) per il funzionamento da -5 a 60 °C.
Applications
Starter per motore/sistemi di controllo
Commutazione di bobine relè/contattori
apparecchiature di controllo/segnalazione
Commutazione di bobine relè/contattori
apparecchiature di controllo/segnalazione
Come funzionano i contatti ausiliari?
Un contatto ausiliario è un dispositivo elettromeccanico che viene montato tipicamente sui contattori. Essi sono fisicamente collegati al contattore, con attivazione e disattivazione simultanee applicate ad entrambi i dispositivi contemporaneamente.
I contatti AUX possono essere installati sui contattori mediante montaggio frontale o laterale. Questo è generalmente chiaro nella forma e nelle dimensioni del prodotto, ma si prega di verificare la compatibilità dei dispositivi. I contatti AUX sono dispositivi molto utili per aiutare a mantenere un occhio sul contattore.
Ad esempio, è possibile collegare un LED a bassa tensione direttamente al contattore Aux Contactor senza preoccuparsi della tensione complessiva del contattore a cui è collegato (finché il contattore Aux Contactor è isolato elettricamente dal contattore), è possibile utilizzare il LED per monitorare il dispositivo, ad esempio indicare se il motore è spento/acceso.
I contatti AUX possono essere installati sui contattori mediante montaggio frontale o laterale. Questo è generalmente chiaro nella forma e nelle dimensioni del prodotto, ma si prega di verificare la compatibilità dei dispositivi. I contatti AUX sono dispositivi molto utili per aiutare a mantenere un occhio sul contattore.
Ad esempio, è possibile collegare un LED a bassa tensione direttamente al contattore Aux Contactor senza preoccuparsi della tensione complessiva del contattore a cui è collegato (finché il contattore Aux Contactor è isolato elettricamente dal contattore), è possibile utilizzare il LED per monitorare il dispositivo, ad esempio indicare se il motore è spento/acceso.
Nota
Blocco di contatti ausiliari Schneider Electric, corrente nominale 10 A, montaggio anteriore - Serie TeSys - LADN11
Stai cercando un modo per migliorare la sicurezza del tuo circuito di controllo? Questo blocco di contatti ausiliari di Schneider Electric aggiunge uno strato secondario di protezione al sistema. In combinazione con i soliti interruttori automatici o contattori, spegne i dispositivi sovraccaricati in un attimo. Questo piccolo dispositivo resistente a impieghi pesanti, con 30 M-cicli di durata meccanica. Il montaggio anteriore a clip elimina i problemi di installazione: è sufficiente collegare il blocco direttamente al relè di controllo o al contattore.
Caratteristiche e vantaggi
• I terminali con morsetto a vite assicurano un fissaggio stretto e sicuro
• La tecnologia EverLink lo mantiene in posizione, anche con l'eccitazione del conduttore nel tempo
• Migliora l'efficienza contribuendo a prevenire il sovraccarico energetico
• Il design a 2 poli combinato con un carico operativo di 690 V c.a. e da 25 a 400 Hz significa che gestisce carichi pesanti con facilità
• La tecnologia EverLink lo mantiene in posizione, anche con l'eccitazione del conduttore nel tempo
• Migliora l'efficienza contribuendo a prevenire il sovraccarico energetico
• Il design a 2 poli combinato con un carico operativo di 690 V c.a. e da 25 a 400 Hz significa che gestisce carichi pesanti con facilità
Applicazioni
• Apparecchiature di segnalazione
• Contattori di commutazione
• Motorini di avviamento
• Contattori di commutazione
• Motorini di avviamento
Quali sono le dimensioni di questo blocco di contatti ausiliari?
Con dimensioni di 48 (A) x 26 (L) x 42 mm (P), questo blocco è ultracompatto, pertanto non ingombrerà la configurazione.
In quale intervallo di temperatura funziona?
Il blocco funziona in modo affidabile a temperature comprese tra -5 °C e +60 °C.
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 2 |
Configurazione stato normale | 1 N/C + 1 N/A |
Tipo di montaggio | Montaggio anteriore |
Range | TeSys |
Serie | LADN |
Corrente nominale contatto | 10 A |
Tipo terminale | Vite |
Configurazione polo e corsa | DP |
Better World: prodotti più sostenibili | Sì |
Minima temperatura operativa | -5°C |
Massima temperatura operativa | +60°C |
Better World: certificazione di sostenibilità | Green Premium |
Range di temperatura operativa | -5 → +60 °C. |
