- Codice RS:
- 173-2169
- Codice costruttore:
- PE-52647NL
- Costruttore:
- Pulse
- Codice RS:
- 173-2169
- Codice costruttore:
- PE-52647NL
- Costruttore:
- Pulse
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

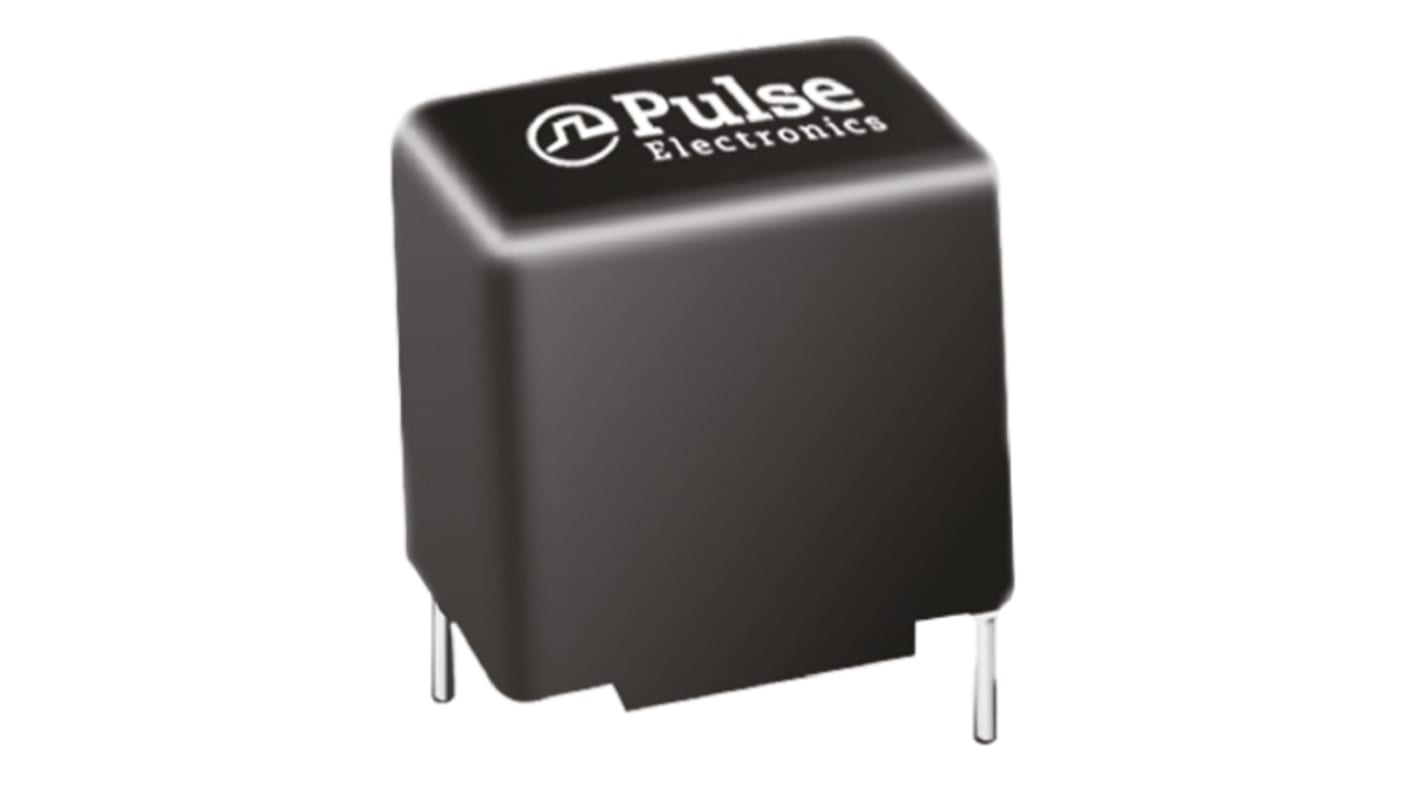

Bobine radiali Pulse serie PE
Gli induttori di potenza standard a impulsi con profilo basso sono ideati per gli impieghi generici. Le applicazioni includono i convertitori switching e i filtri ripple.
Elevata stabilità di induttanza con correnti di carico variabili
Contenitore compatto standard
Profilo basso o contenitori verticali
Contenitore compatto standard
Profilo basso o contenitori verticali
Induttori (bobine) con terminale Pulse
Specifiche
Attributo | Valore |
---|---|
Induttanza | 330 μH |
Corrente c.c. massima | 1A |
Tipo di montaggio | Radiale |
Resistenza in c.c. massima | 780mΩ |
Tolleranza | ±20% |
Lunghezza | 18.03mm |
Profondità | 12.95mm |
Altezza | 18.03mm |
Dimensioni | 18.03 x 12.95 x 18.03mm |
Passo | 10.16 mm, 15.24mm |
Serie | PE-5264-NL |
Temperatura operativa minima | -40°C |
Temperatura operativa massima | +130°C |
Tipo di terminale | Montaggio con foro passante |
