- Codice RS:
- 243-1951
- Codice costruttore:
- SM3185
- Costruttore:
- Custom Power Design
- Codice RS:
- 243-1951
- Codice costruttore:
- SM3185
- Costruttore:
- Custom Power Design
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

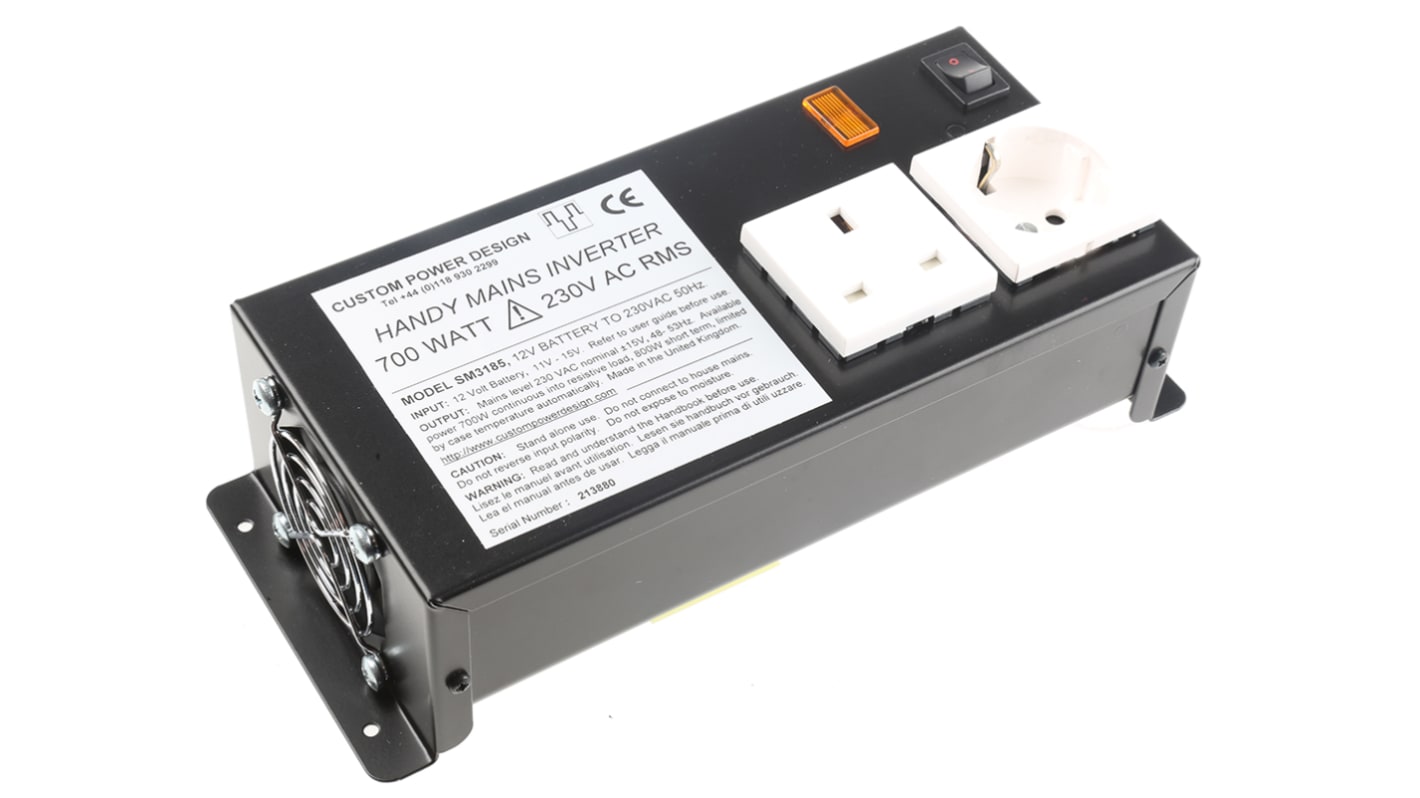

Uscita con connettori femmina Schuko e UK a 3 pin da 700 W 'Handy Mains', a onda sinusoidale modificata
L'SM3185 e l'SM3215 fanno parte di una gamma di adattatori Handy Mains che convertono la corrente della batteria in corrente nominale di 230 V ca rms 50 Hertz, adatta per il funzionamento di piccoli utensili elettrici, elettrodomestici, ecc.Si noti che sono idonee solo le batterie per impieghi pesanti. Questi inverter di alimentazione hanno una potenza nominale continua nel carico resistivo di 700 Watt. Un avviso acustico indica che la batteria si sta scaricando. L'SM3185 e l'SM3215 sono alloggiati in un contenitore di metallo ripiegato e verniciato a polvere. I fili d'ingresso si inseriscono su una delle facce laterali mentre il connettore femmina di uscita è installato sulla parte superiore.
Ingresso da 11 a 15 V c.c. o da 22 a 30 V c.c.Collegamento dellingresso tramite perni 2 x M5 mm e filo di commutazione a pressione e a bassa corrente da 2,8 mmTensione di uscita 230 V c.a. ±15 V 50 Hz onda sinusoidale modificataCollegamento di uscita mediante connettori femmina Schuko e UK a 3 pinAllarme per batteria scarica e spegnimentoProtezione per sovratemperatura e sovracorrenteIndicatore di alimentazione al neonFlange di montaggio e ventola integrateConcepita per l'installazione fissa con cablaggio diretto (filo di comando a bassa corrente per commutazione on/off)Utilizzare solo con batterie per impieghi pesanti (elevata velocità di scarica)Per le lampade a fluorescenza è necessario rimuovere il condensatore di correzione del fattore di potenzaSi consiglia il kit di clablaggio per impieghi gravosi SM2793 (codice 322-1890)Ideale per lalimentazione di PC, fax, stampanti, piccoli utensili elettrici, elettrodomestici e apparecchiature di illuminazione a risparmio energetico
Nota
Queste unità devono essere utilizzate solo con batterie con negativo a terra, ma possono essere isolate per applicazioni marine eliminando le viti di terra.
Attenzione
È responsabilità dell'utente verificare che le apparecchiature collegate a questi adattatori di tensione siano idonee e che i dispositivi siano protetti dall'umidità.Da utilizzare soltanto in ambienti chiusi.
Specifiche
Attributo | Valore |
---|---|
Tensione in ingresso | 12V cc |
Tensione di uscita | 230V ca |
Potenza di uscita continua | 700W |
Potenza di uscita intermittente | 800W |
Forma d'onda della potenza di uscita | Quasi Sine Wave |
Connessione di uscita | Inglese 3 pin, presa Schuko |
Efficienza | 88% |
Corrente di uscita | 12A |
Lunghezza | 260mm |
Larghezza | 103mm |
Profondità | 64mm |
Peso | 1.6kg |
Temperatura minima | -40°C |
Temperatura massima | +35°C |
