- Codice RS:
- 121-6746
- Codice costruttore:
- ADUM7642CRQZ
- Costruttore:
- Analog Devices
Prodotto non a stock - in consegna appena disponibile
Aggiunto
Prezzo per Cadauno (in una stecca da 56)
4,648 €
(IVA esclusa)
5,671 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
56 + | 4,648 € | 260,288 € |
*prezzo indicativo |
- Codice RS:
- 121-6746
- Codice costruttore:
- ADUM7642CRQZ
- Costruttore:
- Analog Devices
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

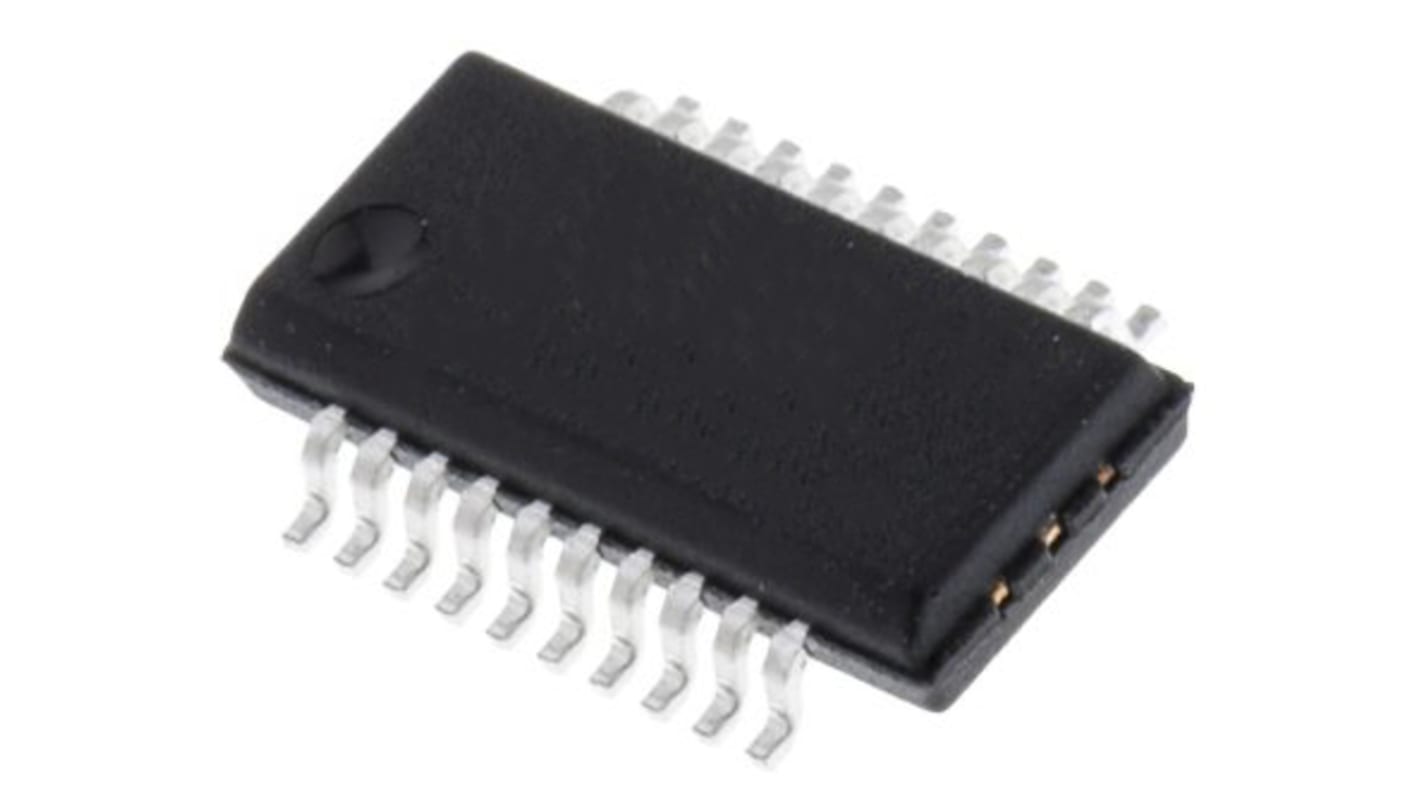

Isolatori digitali a 6 canali ADuM764x 1 kV
Analog Devices ADUM7642 è un isolatori digitali a 6 canali basati sulla tecnologia iCoupler di Analog Devices, Inc. Questi dispositivi di isolamento digitale da 1 kV sono alloggiati in un piccolo QSOP a 20 conduttori. Offrono un risparmio di spazio e un prezzo inferiore rispetto alle soluzioni di isolamento da 2,5 kV o 5 kV quando è necessario solo l'isolamento funzionale. Questo offre un consumo energetico molto basso, utilizzando da un decimo a un sesto della potenza di altri isolatori digitali, con la tensione di alimentazione su entrambi i lati che va da 3,0 V a 5,5 V. Nonostante il loro basso consumo energetico.
Comunicazione bidirezionale fino a 25 Mbps di velocità di trasferimento dati (NRZ)
Traslazione di livello 3 V/5 V.
Funzionamento ad alte temperature: 105 °C
Traslazione di livello 3 V/5 V.
Funzionamento ad alte temperature: 105 °C
Isolatori digitali, Analog Devices
Una gamma completa di isolatori digitali con tecnologia iCoupler® da Analog Devices. Questi prodotti combinano CMOS ad alta velocità e tecnologie di trasformatori monolitici a nucleo d'aria per erogare prestazioni eccellenti e caratteristiche superiori rispetto a modelli di prodotto alternativi come i dispositivi ad accoppiamento ottico e vantano un'eccellente affidabilità a lungo termine, stabilità e longevità.
Specifiche
Attributo | Valore |
---|---|
Numero di canali | 6 |
Flusso dati massimo | 25MBPS |
Tipo di package | QSOP |
Corrente massima diretta | 5.5V |
Corrente massima di ingresso | 38 mA |
Tensione di isolamento | 1000 V |
Rise Time | 1ms |
Numero di pin | 20 |
Tipo di montaggio | Montaggio superficiale |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +105°C |
Lunghezza | 8.76mm |
Profondità | 1.65mm |
Larghezza | 4.01mm |
