- Codice RS:
- 741-3062P
- Codice costruttore:
- ZCAT3618-2630D
- Costruttore:
- TDK
3169 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Pezzo (Fornito in bobina) Quantità inferiori a 150 pz. sono fornite in una striscia senza intestazioni.
1,47 €
(IVA esclusa)
1,79 €
(IVA inclusa)
Unità | Per unità |
25 - 49 | 1,47 € |
50 - 99 | 1,35 € |
100 - 249 | 1,31 € |
250 + | 1,28 € |
- Codice RS:
- 741-3062P
- Codice costruttore:
- ZCAT3618-2630D
- Costruttore:
- TDK
Documentazione Tecnica
Normative
Dettagli prodotto

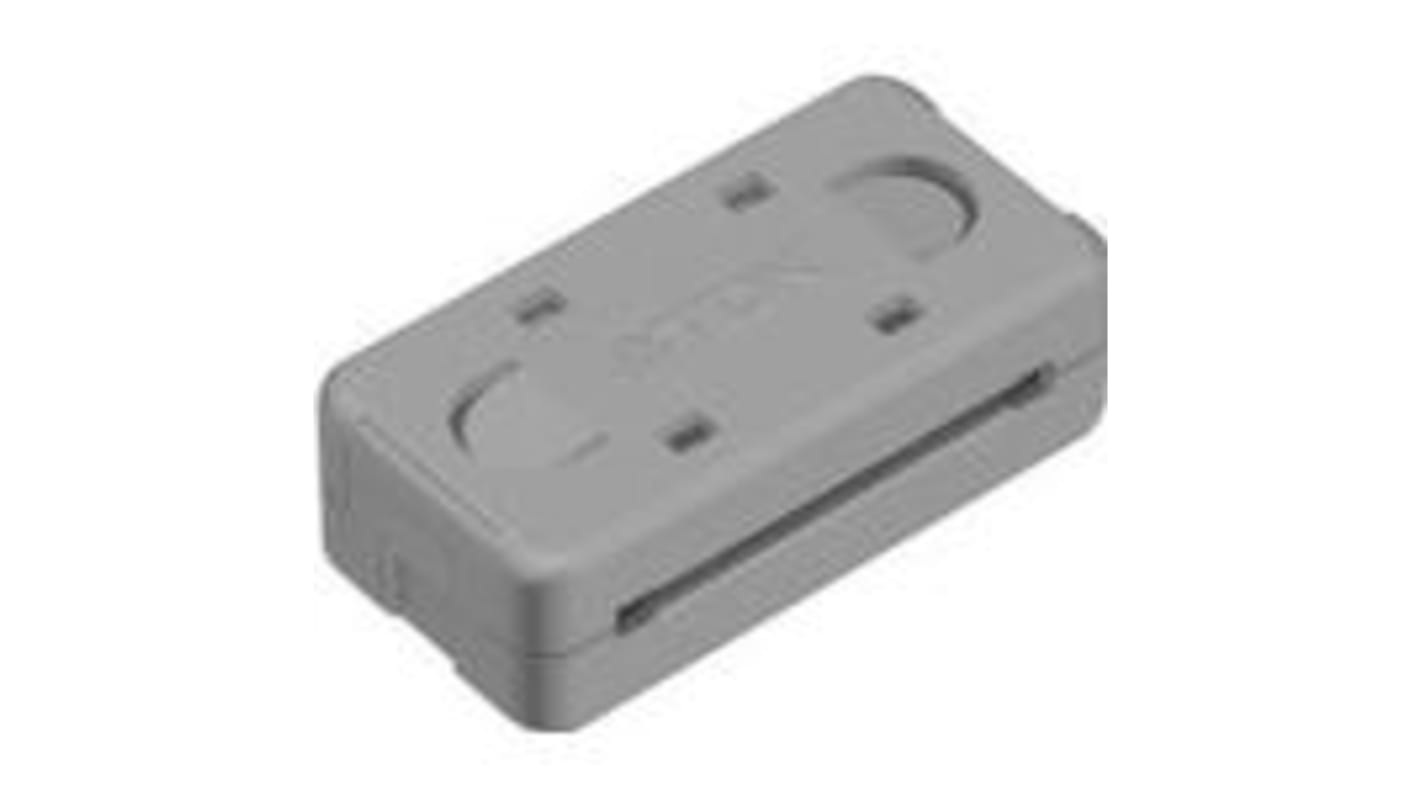

Ferriti per cavo di fissaggio a innesto serie ZCAT
I filtri a morsetto della serie ZCAT per applicazioni di cavi sono realizzati con un esclusivo contenitore in plastica per garantire un'installazione semplice e pratica. Sono dotati di un meccanismo di autobloccaggio per impedire lo scorrimento sui cavi. La serie ZCAT dispone di un nucleo in ferrite che offre un assorbimento eccellente di EMC ad alta frequenza. Sono estremamente efficaci come contromisura alla soppressione EMC di modo comune senza influenze negative sulla qualità del segnale e sono dotati di un nucleo di ampie dimensioni che impedisce la saturazione durante picchi di segnale notevoli.
Personal computer
Elaboratori di testo
Monitor
Unità a disco fisso
Telefoni digitali
Dispositivi audio
Strumenti musicali elettronici
Videogiochi
Fotocopiatrici
Fax
Elaboratori di testo
Monitor
Unità a disco fisso
Telefoni digitali
Dispositivi audio
Strumenti musicali elettronici
Videogiochi
Fotocopiatrici
Fax
Le applicazioni per la serie ZCAT includono:
Personal computer
Elaboratori di testo
Monitor
Unità a disco fisso
Telefoni digitali
Dispositivi audio
Strumenti musicali elettronici
Videogiochi
Fotocopiatrici
Fax
Elaboratori di testo
Monitor
Unità a disco fisso
Telefoni digitali
Dispositivi audio
Strumenti musicali elettronici
Videogiochi
Fotocopiatrici
Fax
Ferrite circolari
Questi nuclei in ferrite apribile riducono l'interferenza elettromagnetica che viene indotta o irradiato da cavi dati e di alimentazione. La conformazione del guscio e le speciali fasi del processo produttivo di questi nuclei assicurano valori elevati di attenuazione. Grazie allo speciale blocco a scatto il nucleo in ferrite è utilizzabile con diversi diametri del cavo e una volta bloccata la ferrite apribile non può essere aperto casualmente. L'alloggiamento esterno è ideato per proteggere le parti del polo dalla rottura e assicura un montaggio semplice sui cavi che sono già installati o dotati di connettori. Il fissaggio al cavo con la colla o la fascetta per cavi è opzionale. Le applicazioni tipiche di questi nuclei di ferrite apribili includono le linee di alimentazione e trasmissione dati per computer, terminali, sistemi di controllo industriali, apparecchiature medicali e macchine per ufficio.
Specifiche
Attributo | Valore |
---|---|
Serie | ZCAT |
Tipo | Grano |
Applicazione | Assorbimento EMC |
Materiale | 30 Material |
Chiave | No |
Impedenza a 25 MHz | 30Ω |
Apribile | Sì |
Dimensioni esterne | 17.5 Dia. x 33.5mm |
Impedenza a 100 MHz | 80Ω |
Diametro apertura | 26mm |
Impedenza a 500 MHz | 30Ω |
Numero di aperture | 1 |
Profondità esterna | 11.5mm |
Larghezza esterna | 33.5mm |
- Codice RS:
- 741-3062P
- Codice costruttore:
- ZCAT3618-2630D
- Costruttore:
- TDK
