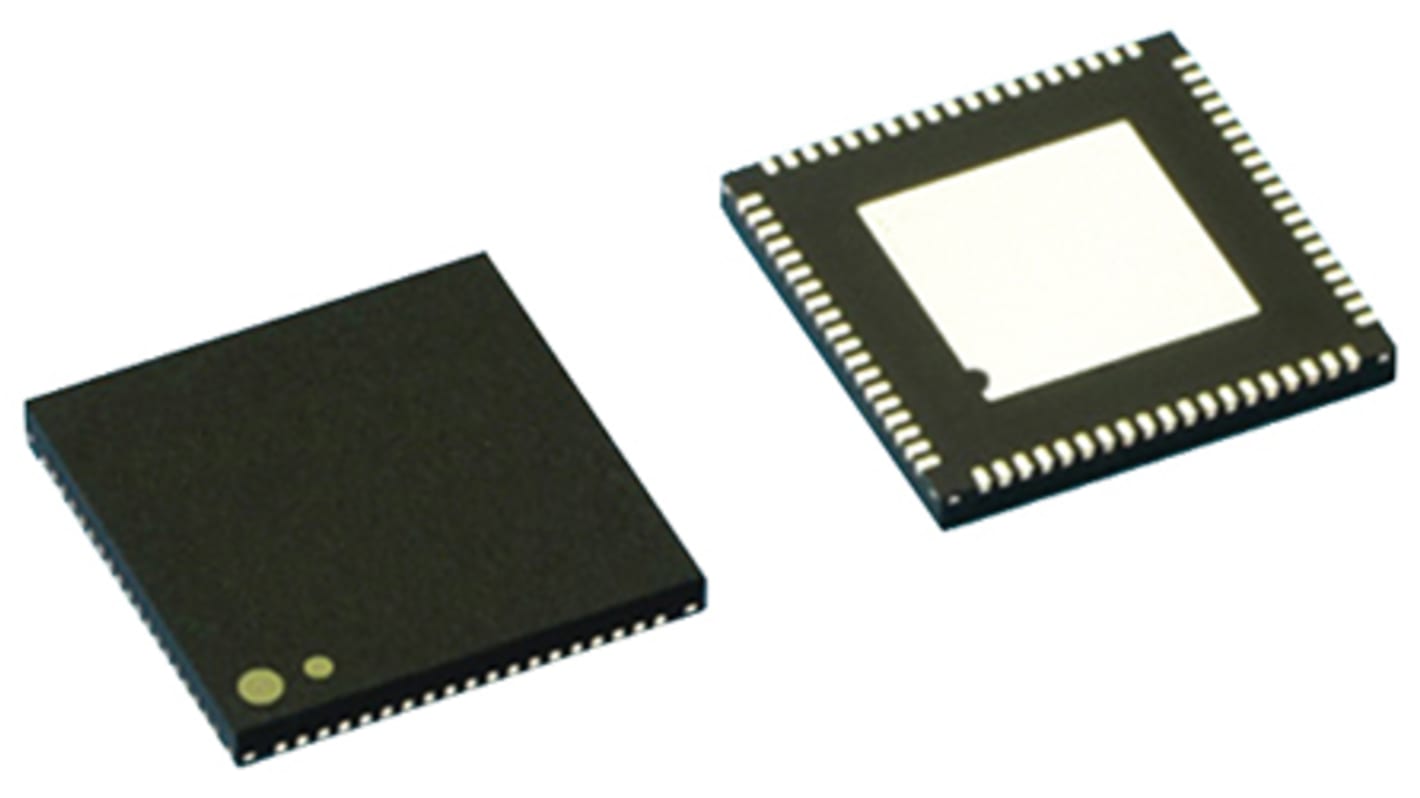

Microcontrollore Bridgetek, FT32, QFN, Embedded Microcontroller, 76 Pin, Montaggio superficiale, 32bit, 100MHz

Visualizza Microcontroller
Non disponibile
RS non distribuirà più questo prodotto.
Opzioni di confezione:
Codice RS:
901-5036
Codice costruttore:
FT906Q-T
Costruttore:
Bridgetek
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Bridgetek

Famiglia

Embedded Microcontroller

Tipo di package

QFN

Tipo di montaggio

Montaggio superficiale

Numero pin

76

Core del dispositivo

FT32

Larghezza del bus dati

32bit

Dimensione memoria programmi

256 kB

Frequenza massima

100MHz

Dimensioni RAM

64 kB, 256 kB

Canali USB

1 x controller host, 1 x controller periferiche

Numero di unità PWM

1

Tensione di alimentazione operativa tipica

3,3 V

Altezza

0.95mm

Larghezza

9.1mm

Numero di unità ADC

1

Numero di canali Ethernet massimo

1

Minima temperatura operativa

-40 °C

Instruction Set Architecture

RISC

Tipo memoria programmi

Flash, Shadow

Flusso dati

1MBPS

Dimensioni

9.1 x 9.1 x 0.95mm

Pulse Width Modulation

1 (7 x 8/16 bit)

Massima temperatura operativa

+85 °C

Lunghezza

9.1mm

ADC

1 (4 x 10 bit)

Paese di origine:
TW

Microcontrollori a 32 bit FT905/906/907/908


La serie FT90x di microcontrollori con core RISC a 32 bit offre una vasta gamma di opzioni di connettività, caratteristica che la rende la scelta ideale per la tecnologia avanzata di applicazioni di "bridging". Esecuzione dei programmi con RAM in stato di attesa zero che produce prestazioni 310DMIPS da un clock a 100 MHz. All'accensione, il codice del programma viene automaticamente trasferito dalla memoria Flash non volatile alla shadow RAM in cui viene eseguito, producendo prestazioni da 3,1 DMIPS/MHz.

Architettura RISC a 32 bit a 100 MHz con prestazioni a 3,1 DMIPS/MHz
Memoria Flash da 256 KB + memoria shadow RAM da 256 KB
SRAM dati da 64 KB
Supporto clock RTC a 32,768 kHz
4 timer utente
Controller dispositivo USB 2.0 ad alta velocità (480 Mbps) con rilevamento della carica della batteria (BCD)
Controller host EHCI USB 2.0 ad alta velocità (480 Mbps) con emulazione BCD
MAC Ethernet 10/100Base-TX con interfaccia MII conforme a IEEE 802.3/802.3u (solo FT905/906)
2 x controller CAN 2.0 per il trasferimento dati fino a 1 Mbit/s (solo FT905/907)
Lo slave SPI supporta il trasferimento singolo dati con clock a 25 MHz
Il master SPI supporta modalità singola/quadrupla/doppia di trasferimento dati con clock fino a 25 MHz
Interfaccia UART configurato come 1 UART completo o 2 UART di base (TX/RX/CTS/RTS)
L'interfaccia bus I²C possono essere configurate come master o slave, fino a 3,4 Mbps
7 uscite di canale PWM con supporto per uscita audio stereo PCM a 8/16 bit
4 canali di ingresso analogici per ADC a 10 bit a 960 KSPS
2 DAC da 10 bit a 1 MSPS
Bootloader DFU USB
Alimentatore: da +3,0 V a 3,6 V c.c.
Temperatura d'esercizio: -40 → +85 °C

Codici dei prodotti RS
901-5020 FT905L LQFP80
901-5039 FT905Q QFN76
901-5032 FT906L LQFP80
901-5036 FT906Q QFN76
901-5045 FT907L LQFP80
901-5048 FT907Q QFN76
901-5042 FT908L LQFP80
901-5051 FT908Q QFN76
