Modulo di interfaccia, RS PRO, Cavo Ribbon piatto, Montaggio guida DIN, Maschio, 10 poli, 125 V c.a./c.c., 1A
- Codice RS:
- 665-9658
- Costruttore:
- RS PRO
7 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
37,28 €
(IVA esclusa)
45,48 €
(IVA inclusa)
Unità | Per unità |
1 + | 37,28 € |
- Codice RS:
- 665-9658
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
Dettagli prodotto

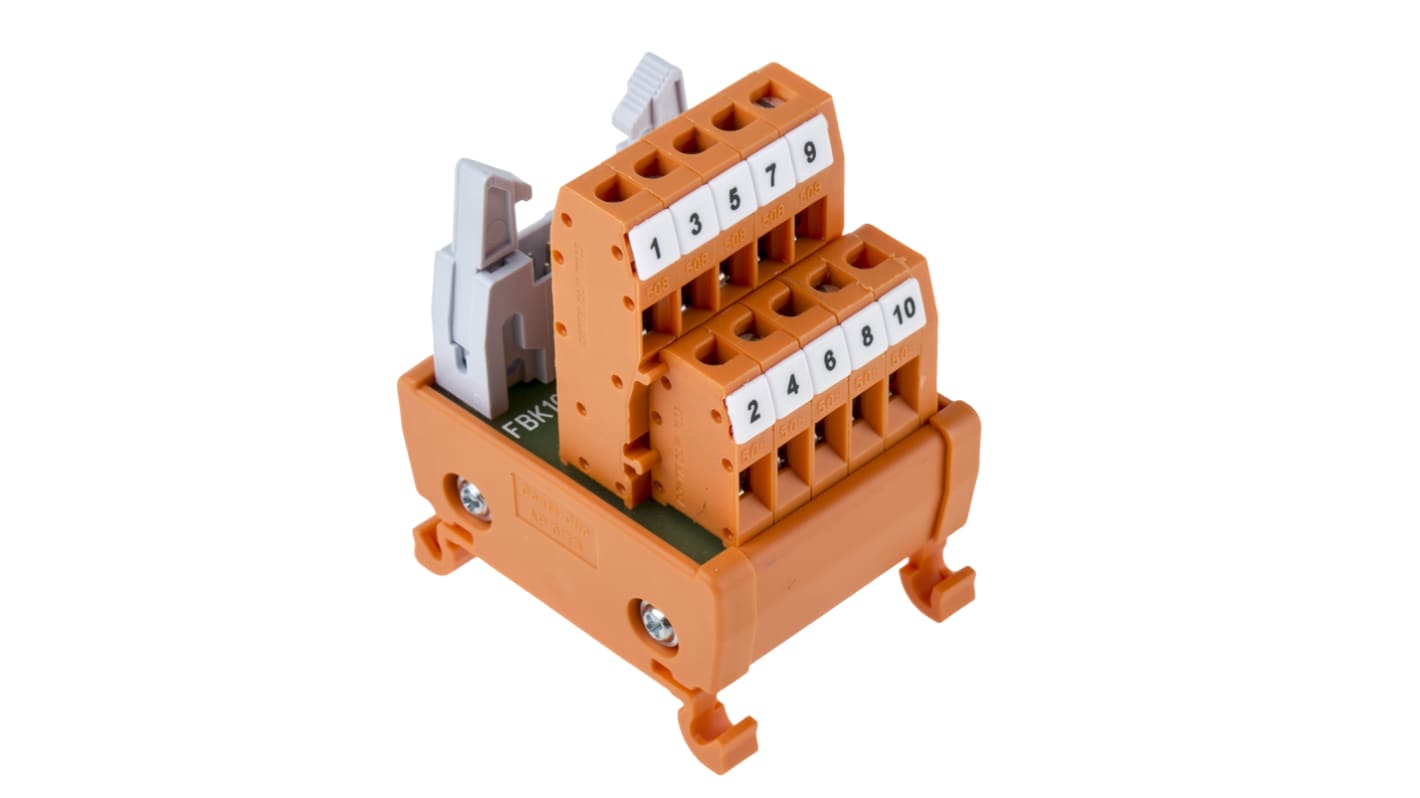

RS Pro, connettore per cavo a nastro piatto a 10 poli, modulo d'interfaccia maschio
Questo connettore per cavo a nastro piatto a 10 poli RS PRO consente di collegarsi a cavi a nastro senza dover utilizzare un approccio a filo singolo. I connettori di questo tipo sono comunemente utilizzati con cavi a nastro per la trasmissione di dati e le comunicazioni. È adatto per l'uso con conduttori spelati fino a una lunghezza di 7 mm.
L'unità compatta è facile e veloce da fissare su una guida DIN e il meccanismo di espulsione fa sì che possa essere smontata con la stessa facilità. Questo connettore per cavo utilizza collegamenti con morsetto a vite per afferrare i conduttori in modo sicuro per un collegamento robusto e affidabile.
È conforme agli standard DIN EN 50178 e DIN VDE 0110 dell'Istituto tedesco di standardizzazione, il che garantisce la sicurezza e l'efficacia di quest'apparecchiatura elettronica a bassa tensione.
L'unità compatta è facile e veloce da fissare su una guida DIN e il meccanismo di espulsione fa sì che possa essere smontata con la stessa facilità. Questo connettore per cavo utilizza collegamenti con morsetto a vite per afferrare i conduttori in modo sicuro per un collegamento robusto e affidabile.
È conforme agli standard DIN EN 50178 e DIN VDE 0110 dell'Istituto tedesco di standardizzazione, il che garantisce la sicurezza e l'efficacia di quest'apparecchiatura elettronica a bassa tensione.
Caratteristiche e vantaggi
• Area trasversale (CSA) da 0,2 a 2,5 mm²
• connettore del cavo a nastro piatto
Corrente nominale di 1 A •
• profondità di 47 mm
• dimensioni di 36 x 61 x 47 mm
• sesso maschile
• lunghezza di 36 mm
• temperatura d'esercizio massima di +50 °C.
• Temperatura d'esercizio minima di -20 °C
• adatto per il montaggio su guide DIN
• dieci contatti
• tensione di prova di 0,67 kV c.a.
• tensione nominale di 125 V c.a./c.c.
• larghezza di 61 mm
• misura filo da 22 a 14 AWG (American Wire Gauge)
• connettore del cavo a nastro piatto
Corrente nominale di 1 A •
• profondità di 47 mm
• dimensioni di 36 x 61 x 47 mm
• sesso maschile
• lunghezza di 36 mm
• temperatura d'esercizio massima di +50 °C.
• Temperatura d'esercizio minima di -20 °C
• adatto per il montaggio su guide DIN
• dieci contatti
• tensione di prova di 0,67 kV c.a.
• tensione nominale di 125 V c.a./c.c.
• larghezza di 61 mm
• misura filo da 22 a 14 AWG (American Wire Gauge)
Test
Specifiche
Attributo | Valore |
---|---|
Tipologia | Maschio |
Dimensione cavo | 22 → 14 AWG |
Numero di contatti | 10 |
Modello connettore | Cavo Ribbon piatto |
Tipo di montaggio | Montaggio guida DIN |
Tensione di prova | 0.67kV ac |
Tensione nominale | 125 V c.a./c.c. |
Corrente nominale | 1A |
Cavo CSA | 0.2 → 2.5mm² |
Dimensioni | 36 x 61 x 47mm |
Profondità | 47mm |
Lunghezza | 36mm |
Minima temperatura operativa | -20°C |
Massima temperatura operativa | +50°C |
Larghezza | 61mm |
