- Codice RS:
- 731-2732
- Codice costruttore:
- RFM22B-868-S2R
- Costruttore:
- HopeRF
- Codice RS:
- 731-2732
- Codice costruttore:
- RFM22B-868-S2R
- Costruttore:
- HopeRF
Documentazione Tecnica
Normative
- Paese di origine:
- HK
Dettagli prodotto

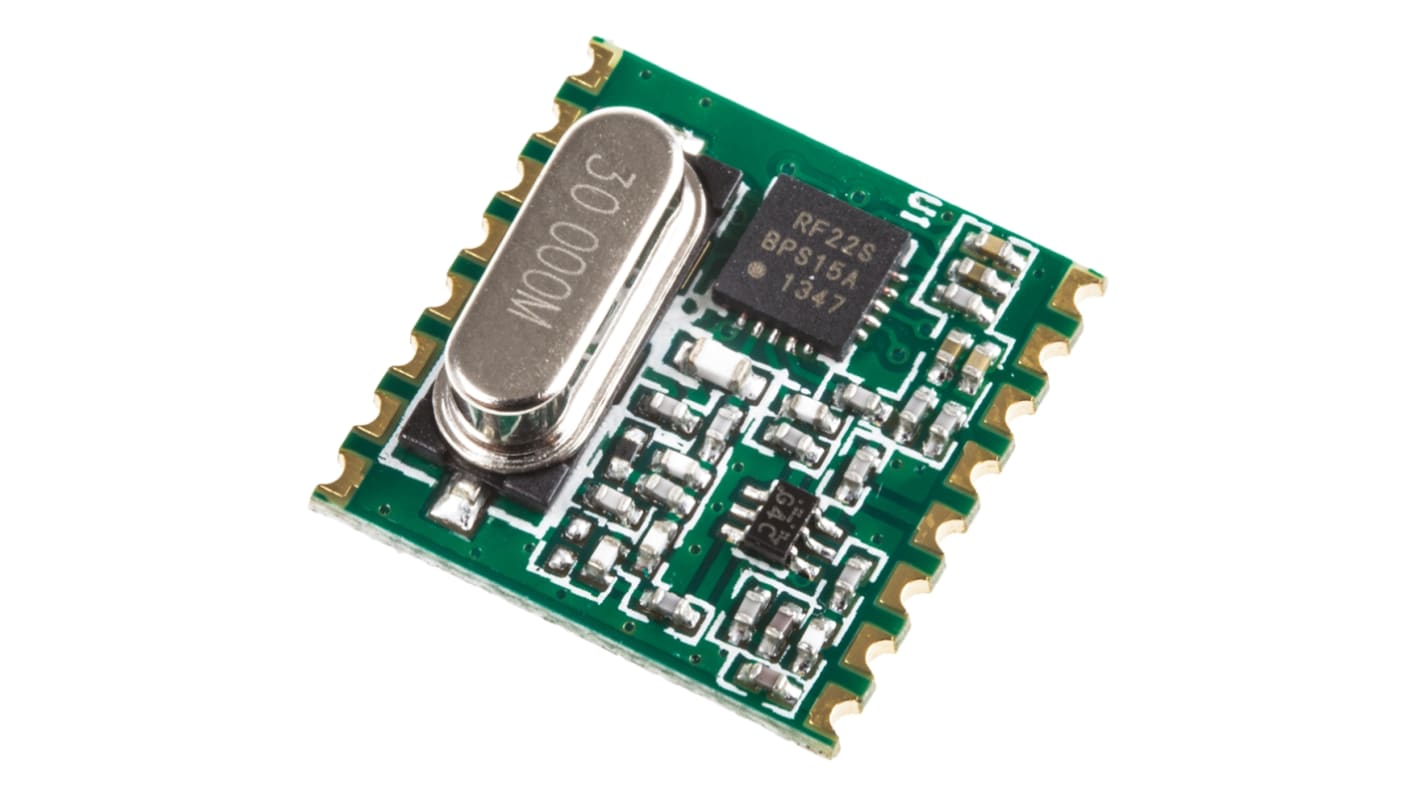

Ricetrasmettitore ISM RFM22B 868MHz HopeRF
Il modello RFM22B-868 è un modulo ricetrasmettitore a banda ISM 868MHz altamente integrato e a basso costo. La diversità dell'antenna incorporata e il supporto per il salto di frequenza possono essere utilizzati per estendere la portata e migliorare le prestazioni. Viene fornita una calcolatrice facile da usare per configurare rapidamente le impostazioni della radio, semplificando la progettazione del sistema del cliente e riducendo il time-to-market.
Gamma di frequenza portante: Da 848 a 888MHz
Potenza di uscita RF: +20 dBm
Sensibilità del ricevitore: –121dBm @ 2kbps
Velocità dati = da 0,123 a 256kbps
Modulazione: FSK, GFSK od OOK
RSSI digitale
Timer di riattivazione
Capacità di salto di frequenza
Calibrazione frequenza automatica (AFC)
Reset all'accensione (POR)
Diversità dell'antenna e controllo dell'interruttore TR
Gestore di pacchetti configurabile
Rilevatore preambolo
FIFO a 64 byte TX e Rx
Rilevatore batteria scarica
Sensore di temperatura e ADC a 8
Interfaccia seriale dati SPI
Alimentazione: Da +1,8V a +3,6Vdc
Basso Consumo energetico: Ricezione 18,5ma, trasmissione 85mA @ +20dBm
Modalità di spegnimento a bassissima potenza
Temperatura d'esercizio: -40 → +85 °C
Regolatori di tensione integrati
Tipo di contenitore: Modulo SMD a 16 Pin
Applicazioni: Controllo remoto, sicurezza domestica, telemetria, registrazione dati personali, monitoraggio della pressione degli pneumatici, periferiche per PC wireless, lettura di contatori remoti, accesso senza chiavi a distanza, automazione domestica, controllo industriale, reti di sensori, monitor sanitari e Internet of Things (IoT)
Potenza di uscita RF: +20 dBm
Sensibilità del ricevitore: –121dBm @ 2kbps
Velocità dati = da 0,123 a 256kbps
Modulazione: FSK, GFSK od OOK
RSSI digitale
Timer di riattivazione
Capacità di salto di frequenza
Calibrazione frequenza automatica (AFC)
Reset all'accensione (POR)
Diversità dell'antenna e controllo dell'interruttore TR
Gestore di pacchetti configurabile
Rilevatore preambolo
FIFO a 64 byte TX e Rx
Rilevatore batteria scarica
Sensore di temperatura e ADC a 8
Interfaccia seriale dati SPI
Alimentazione: Da +1,8V a +3,6Vdc
Basso Consumo energetico: Ricezione 18,5ma, trasmissione 85mA @ +20dBm
Modalità di spegnimento a bassissima potenza
Temperatura d'esercizio: -40 → +85 °C
Regolatori di tensione integrati
Tipo di contenitore: Modulo SMD a 16 Pin
Applicazioni: Controllo remoto, sicurezza domestica, telemetria, registrazione dati personali, monitoraggio della pressione degli pneumatici, periferiche per PC wireless, lettura di contatori remoti, accesso senza chiavi a distanza, automazione domestica, controllo industriale, reti di sensori, monitor sanitari e Internet of Things (IoT)
Moduli wireless - HopeRF
Specifiche
Attributo | Valore |
---|---|
Tipo componente | Modulo |
Slot di espansione | 868MHz |
Tecnica di modulazione | FSK, GFSK, OOK |
Dati RF massimi | 256kbit/s |
Potenza uscita massima | +20dBm |
Sensibilità ricevitore | -121dBm |
Interfaccia Bus supportata | SPI |
Tensione di alimentazione | 1.8 → 3.6V |
Dimensioni | 16 x 16 x 4.9mm |
Altezza | 4.9mm |
Lunghezza | 16mm |
Massima temperatura operativa | +85 °C |
Minima temperatura operativa | -40 °C |
Larghezza | 16mm |
