- Codice RS:
- 193-124
- Codice costruttore:
- 1010000000
- Costruttore:
- Weidmüller
24 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
958 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 confezione da 5
20,90 €
(IVA esclusa)
25,50 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 + | 20,90 € | 4,18 € |
*prezzo indicativo |
- Codice RS:
- 193-124
- Codice costruttore:
- 1010000000
- Costruttore:
- Weidmüller
Documentazione Tecnica
Normative
Dettagli prodotto
Terminali di messa a terra
I terminali di terra o terminali di massa sono versatili poiché possono contenere una vasta gamma di fili di varie dimensioni, il che consente di disporre di molte opzioni pratiche. Le morsettiere di terra Weidmuller sono disponibili in un'ampia gamma di modelli, offrendo così la possibilità di trovare esattamente il prodotto adatto alla propria macchina. Offrono isolamento protettivo in modo da poter essere sicuri che il prodotto sia sicuro e protetto. Il collegamento a vite ne assicura il saldo fissaggio in posizione, pertanto non è necessario preoccuparsi di eventuali fili allentati.
Vantaggi
Può contenere fili di dimensioni diverse
Isolamento protettivo
Collegamento a vite
Isolamento protettivo
Collegamento a vite
Applicazioni
Progettati per offrire la migliore conduttività in applicazioni quali pannelli di controllo e guide.
Autorizzatori
Certificazione CSA, registrazione UL, SEV, DEMKO, NEMKO, REGISTRO LLOYDS, SETI, KEMA,Registro dell 'USSR

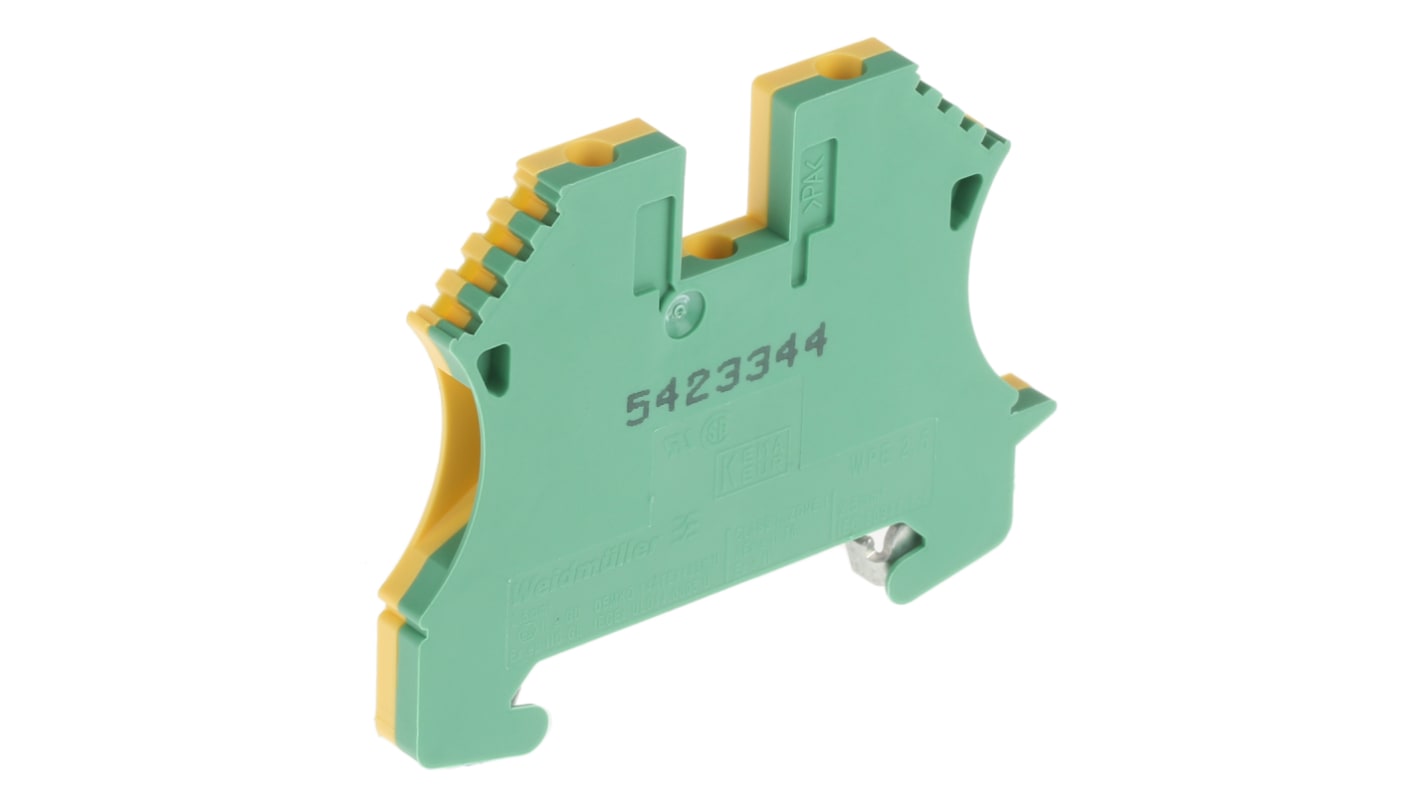

Morsettiera di terra Weidmuller, tensione nominale 800 V, altezza 60 mm - Serie W - 1010000000
Proteggete le vostre reti elettriche dai pericoli con questa morsettiera di terra di Weidmuller. Scarica in modo sicuro l'elettricità in eccesso per evitare danni e lesioni alle apparecchiature. Il robusto alloggiamento in Wemid è resistente agli urti e al calore per l'utilizzo in ambienti difficili. Grazie alla tensione nominale di 800 V, questa unità è adatta all'uso in applicazioni di media intensità. Per una maggiore facilità di assemblaggio, è compatibile con guide DIN top-hat. Le sue piccole dimensioni di 60 (A) x 5,1 (L) x 47 mm (P) lo rendono una buona scelta per l'uso in configurazioni con spazio limitato.
Caratteristiche e vantaggi
• Accoglie fili di dimensioni comprese tra 30 e 12 AWG per una maggiore versatilità.
• Alloggiamento con codice colore verde e giallo per una facile identificazione
• Ampio intervallo di temperature di esercizio tra -50°C e +120°C per l'utilizzo in condizioni gravose
• Alloggiamento con codice colore verde e giallo per una facile identificazione
• Ampio intervallo di temperature di esercizio tra -50°C e +120°C per l'utilizzo in condizioni gravose
Applicazioni
• Quadri di distribuzione
• Centrali elettriche
• Sistemi di controllo della macchina
• Processi industriali automatizzati
• Centrali elettriche
• Sistemi di controllo della macchina
• Processi industriali automatizzati
Perché è importante mettere a terra i circuiti elettrici?
Le applicazioni spesso generano segnali elettrici o elettromagnetici in eccesso. Questi segnali possono attraversare persone e apparecchiature quando non sono messe a terra, causando gravi danni e lesioni. Una morsettiera di messa a terra come questa è una precauzione di sicurezza essenziale.
Autorizzatori
1-10
I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e sono fabbricati in nylon 6.6, resistente ad una temperatura continua pari a 120 °C (180 °C per un tempo breve). Questi terminali sono ignifughi, in conformità con UL94V-0, e sono privi di cadmio e alogeno. Le barre per la corrente sono realizzate in rame elettrolitico da 10 mm per assicurare un carico di corrente superiore al valore nominale. I terminali sono adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e sono dotati di protezione a norma BS 3042.
Specifiche
Attributo | Valore |
---|---|
Tipo di connettore messa a terra | WPE 2.5 |
Dimensione cavo | 30 → 12 AWG |
Colore | Verde/Giallo |
Numero di vie | 2 |
Terminazione | Avvitare |
Materiale custodia | Wemid |
Tensione nominale | 800 V |
Lunghezza | 60mm |
Larghezza | 5.1mm |
Altezza | 47mm |
Certificazione area pericolosa | ATEX |
Massima temperatura operativa | +120°C |
Minima temperatura operativa | -50°C |
- Codice RS:
- 193-124
- Codice costruttore:
- 1010000000
- Costruttore:
- Weidmüller
