- Codice RS:
- 122-1790
- Costruttore:
- RS PRO
- Codice RS:
- 122-1790
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- SE
Dettagli prodotto

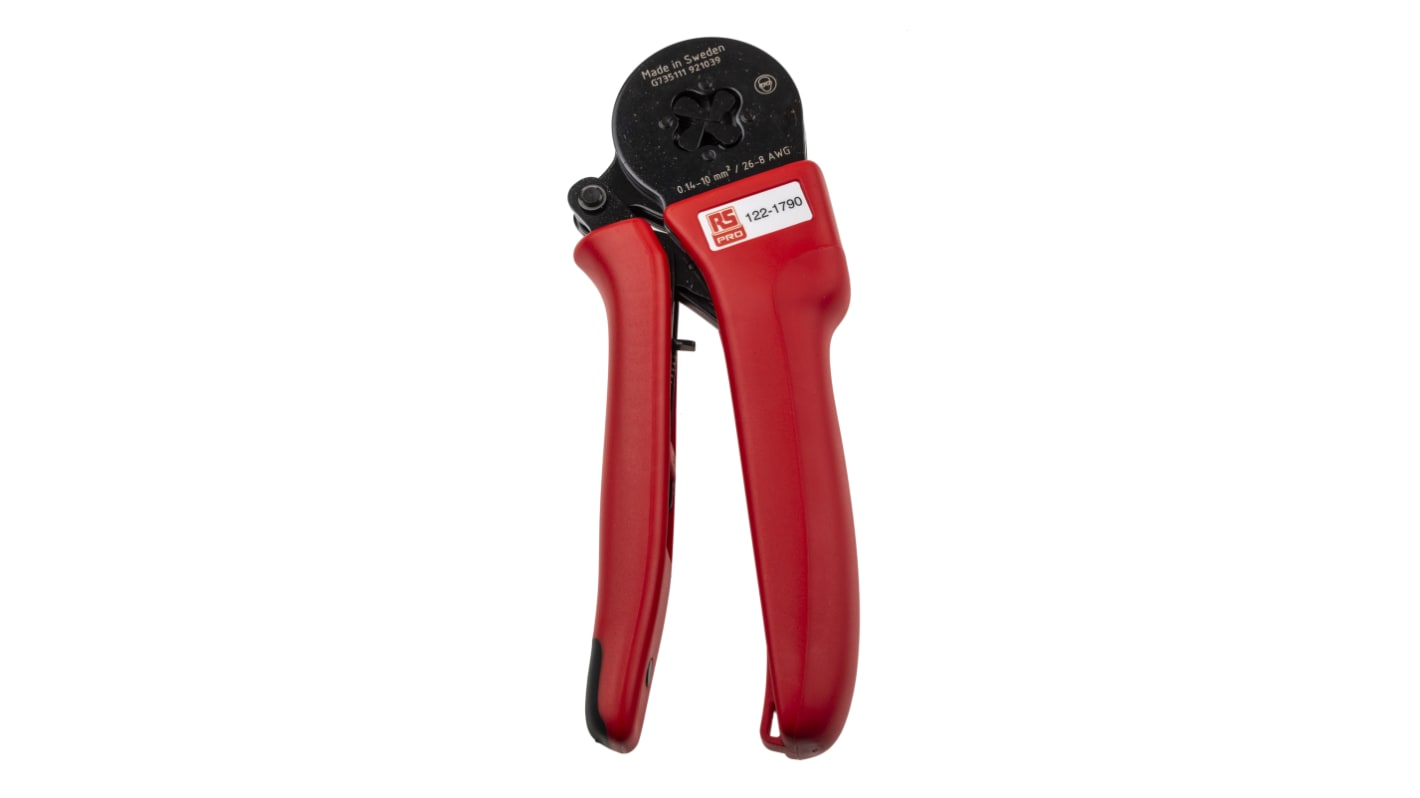

Pinza a crimpare a cricchetto RS Pro
Gamma di pinze a crimpare RS PRO per crimpare connettori isolati e boccole non isolate. Questi utensili sono compatti e leggeri, con impugnature ergonomiche che li rendono molto comodi da usare. Queste pinze a crimpare hanno un meccanismo a cricchetto con rilascio di emergenza che garantisce la crimpatura corretta delle terminazioni. Sono dotate di inserti antiscivolo all'estremità delle impugnature per stringere l'utensile appoggiandolo su una superficie. Adatti a fili con dimensioni da 0,14 a 10,0 mm²/da 26 a 8 AWG, producono finiture professionali in ogni occasione assicurando un collegamento saldo tra fili e terminali.
Caratteristiche e vantaggi
Comoda impugnatura
Cricchetto con rilascio di emergenza per garantire crimpature conformi alla specifica
Ben bilanciata in modo che l'utensile non possa scivolare dalle mani
Forza di impugnatura ridotta per boccole più grandi
Scelta di crimpature quadrate o esagonali
Gamma di fili: da 0,14 a 10,00 mm²
Inserto antiscivolo per stringere l'utensile appoggiandolo su una superficie
Foro per il fissaggio di una cinghia di sicurezza
Opzioni per pinza a crimpare a cricchetto RS Pro
Codice RS Pro 122-1790 o codice RS: 122-1791Applicazioni tipiche:
Manutenzione e riparazione
Installazioni elettriche
Cavi assemblati
Domande frequenti:Qual è la differenza tra le due versioni?
Entrambe le versioni offrono le stesse specifiche e prestazioni, l'unica differenza sono i profili di crimpatura. Il codice RS 122-1790 produce un profilo di crimpatura quadrato, il codice RS 122-1791 produce un profilo di crimpatura esagonale.
Quanto è facile da usare?
La crimpatrice è molto facile da usare con entrambe le mani, non richiede alcun tipo di formazione formale. È sufficiente far scorrere il terminale sul filo preparato, inserirlo nel foro della crimpatrice e stringere le impugnature; se necessario, utilizzare entrambe le mani.
Come mantenere il prodotto?
Le parti mobili devono essere lubrificate regolarmente.
La lubrificazione* è consigliata almeno ogni 10.000 cicli, quando l'utensile è esposto ad agenti contaminanti.
*Usare un olio privo di minerali leggeri
Importanza di una crimpatura di alta qualità
Quando si utilizza una pinza a crimpare su un terminale, vengono eseguite contemporaneamente due crimpature. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell'isolamento che offre la protezione da vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e che non siano presenti vuoti tra i trefoli e il terminale. Se sono presenti vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. Lutilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dellisolamento.
Cricchetto con rilascio di emergenza per garantire crimpature conformi alla specifica
Ben bilanciata in modo che l'utensile non possa scivolare dalle mani
Forza di impugnatura ridotta per boccole più grandi
Scelta di crimpature quadrate o esagonali
Gamma di fili: da 0,14 a 10,00 mm²
Inserto antiscivolo per stringere l'utensile appoggiandolo su una superficie
Foro per il fissaggio di una cinghia di sicurezza
Opzioni per pinza a crimpare a cricchetto RS Pro
Codice RS Pro 122-1790 o codice RS: 122-1791Applicazioni tipiche:
Manutenzione e riparazione
Installazioni elettriche
Cavi assemblati
Domande frequenti:Qual è la differenza tra le due versioni?
Entrambe le versioni offrono le stesse specifiche e prestazioni, l'unica differenza sono i profili di crimpatura. Il codice RS 122-1790 produce un profilo di crimpatura quadrato, il codice RS 122-1791 produce un profilo di crimpatura esagonale.
Quanto è facile da usare?
La crimpatrice è molto facile da usare con entrambe le mani, non richiede alcun tipo di formazione formale. È sufficiente far scorrere il terminale sul filo preparato, inserirlo nel foro della crimpatrice e stringere le impugnature; se necessario, utilizzare entrambe le mani.
Come mantenere il prodotto?
Le parti mobili devono essere lubrificate regolarmente.
La lubrificazione* è consigliata almeno ogni 10.000 cicli, quando l'utensile è esposto ad agenti contaminanti.
*Usare un olio privo di minerali leggeri
Importanza di una crimpatura di alta qualità
Quando si utilizza una pinza a crimpare su un terminale, vengono eseguite contemporaneamente due crimpature. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell'isolamento che offre la protezione da vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e che non siano presenti vuoti tra i trefoli e il terminale. Se sono presenti vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. Lutilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dellisolamento.
Specifiche
Attributo | Valore |
---|---|
Tipo di prodotto | Pinza a crimpare |
Operazione | Manuale |
Da usare con | Guaine terminali per cavi |
Dimensioni filo mm² | 0,14 → 10mm² |
Dimensione filo AWG | 26 → 8AWG |
A cricchetto | Sì |
Lunghezza totale | 176 mm |
