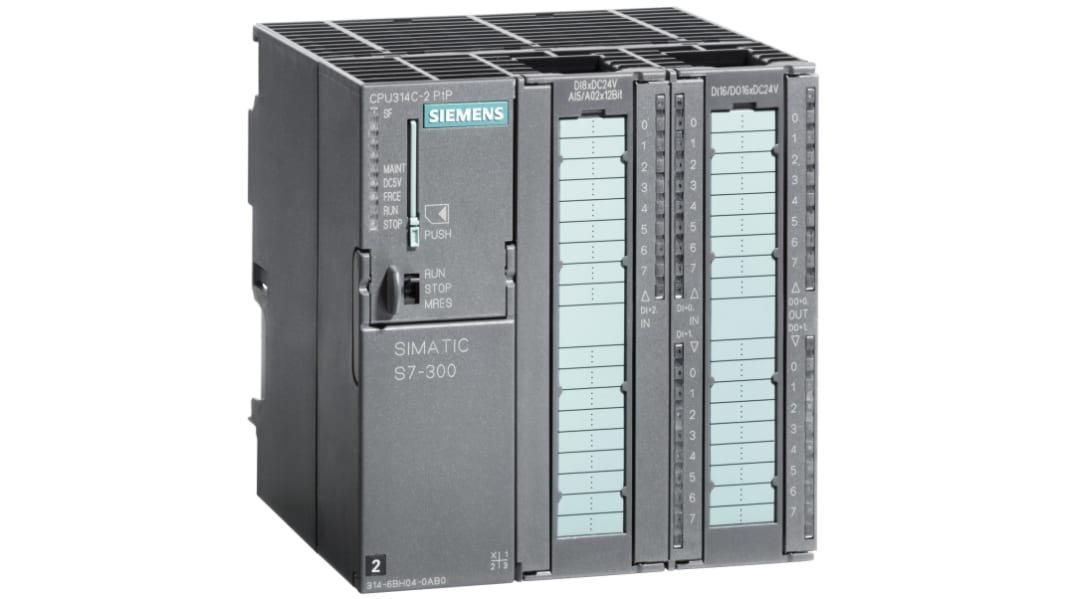

CPU PLC Siemens SIMATIC S7-300, ingressi: 24 (digitale), 4 (analogico), uscite: 16 (digitale), 2 (analogico), 46 I/O,
- Codice RS:
- 787-7992
- Codice costruttore:
- 6ES7314-6BH04-0AB0
- Costruttore:
- Siemens
- Codice RS:
- 787-7992
- Codice costruttore:
- 6ES7314-6BH04-0AB0
- Costruttore:
- Siemens
Normative
Non applicabile
- Paese di origine:
- DE
Dettagli prodotto
S7-300C - CPU compatta
CPU compatta con ingresso e uscite integrati
Modelli con interfaccia PROFIBUS-DP (DP) o interfaccia punto-punto (PtP)
Modelli con interfaccia PROFIBUS-DP (DP) o interfaccia punto-punto (PtP)
Nota
Il funzionamento richiede una scheda di memoria micro SIMATIC ed un connettore anteriore (codice 453-2589)
CPU PLC Siemens, 24 ingressi digitali, 4 ingressi analogici - SIMATIC serie S7-300 - 6ES7314-6BH04-0AB0
Elaborazione rapida e chiara di dati e istruzioni con questa CPU compatta Siemens (Central Processing Unit). È dotato di 24 ingressi digitali e 4 ingressi analogici, in modo da poter ricevere misurazioni fisiche e ingressi da programmi per computer. È pratico per l'uso nell'automazione industriale, nei macchinari robotizzati e nell'industria automobilistica grazie a 4 contatori ad alta velocità che elaborano i dati a 60kHz al secondo. Questa unità di piccola scala misura solo 120 (L) x 125 (L) x 130mm (P), pertanto è utile in aree in cui lo spazio è limitato. È dotato di un MPI (message Passing Interface), che consente di comunicare comodamente con altre centraline e pannelli operatore.
Facile da montare su una guida DIN o a parete per una rapida installazione
Le uscite PWM (modulazione a larghezza di impulsi) consentono il controllo di valvole e attuatori
La memoria di lavoro da 192kB (kilobyte) consente il funzionamento simultaneo di più applicazioni senza ritardi
In grado di controllare facilmente il movimento per gestire la velocità, la posizione e l'accelerazione dei carichi
Le uscite PWM (modulazione a larghezza di impulsi) consentono il controllo di valvole e attuatori
La memoria di lavoro da 192kB (kilobyte) consente il funzionamento simultaneo di più applicazioni senza ritardi
In grado di controllare facilmente il movimento per gestire la velocità, la posizione e l'accelerazione dei carichi
Questa CPU ha bisogno di una scheda di memoria micro?
SÌ. Per funzionare questa CPU richiede una scheda di memoria SIMATIC micro (467-642) e un connettore anteriore (453-2589).
Su quale tensione funziona questa CPU?
Questa CPU funziona su un circuito c.c. 24V, quindi è conforme agli standard del settore dell'automazione.
Unità di base compatta e PSU S7-300
L'unità S7-300 compatta fornisce maggiore potenza e funzioni aggiuntive con un percorso di aggiornamento semplice e rapido dalla serie S7-200 e include inoltre molte delle attività e istruzioni comuni ad altri modelli della gamma.
Tensione di alimentazione per tutte le CPU: 24 V c.c.
Ingresso 24 V c.c.
Interfaccia MPI per la comunicazione con altri regolatori e pannelli operatore
Comunicazione potenziata tramite PtP (interfaccia seriale RS485/422) o interfaccia DP (Profibus)
CPU dotate di contatori integrati, capacità di misura della frequenza e uscite PWM che consentono il controllo diretto delle valvole e degli attuatori
Semplice controllo del movimento senza componenti aggiuntivi
Ingresso 24 V c.c.
Interfaccia MPI per la comunicazione con altri regolatori e pannelli operatore
Comunicazione potenziata tramite PtP (interfaccia seriale RS485/422) o interfaccia DP (Profibus)
CPU dotate di contatori integrati, capacità di misura della frequenza e uscite PWM che consentono il controllo diretto delle valvole e degli attuatori
Semplice controllo del movimento senza componenti aggiuntivi
Specifiche
Attributo | Valore |
---|---|
Serie | SIMATIC S7-300 |
Numero di ingressi | 24 (digitale), 4 (analogico) |
Tipo uscita | Analogico, digitale |
Per uso con | Serie SIMATIC S7-300 |
Tipo di ingresso | Analogico, digitale |
Categoria di tensione | 24 V c.c. |
Numero di uscite | 16 (digitale), 2 (analogico) |
Tipo di rete | USB |
Larghezza | 120mm |
Tipo di montaggio | Guida DIN, montaggio a parete |
Lingua di programmazione | FBD, GRAPH, HiGraph®, LAD, SCL |
Memoria | 192 kB (integrata), 8 MB (carico) |
Interfaccia di programmazione | SIMATIC PG/PC |
Massima temperatura operativa | +60°C |
Minima temperatura operativa | 0°C |
Lunghezza | 125mm |
Profondità | 130mm |
Tipo porta di comunicazione | RS422, RS485 |
Capacità programma | 192 kB |
Corrente di uscita | 500 mA |
Dimensioni | 125 x 120 x 130 mm |
