Dettagli prodotto

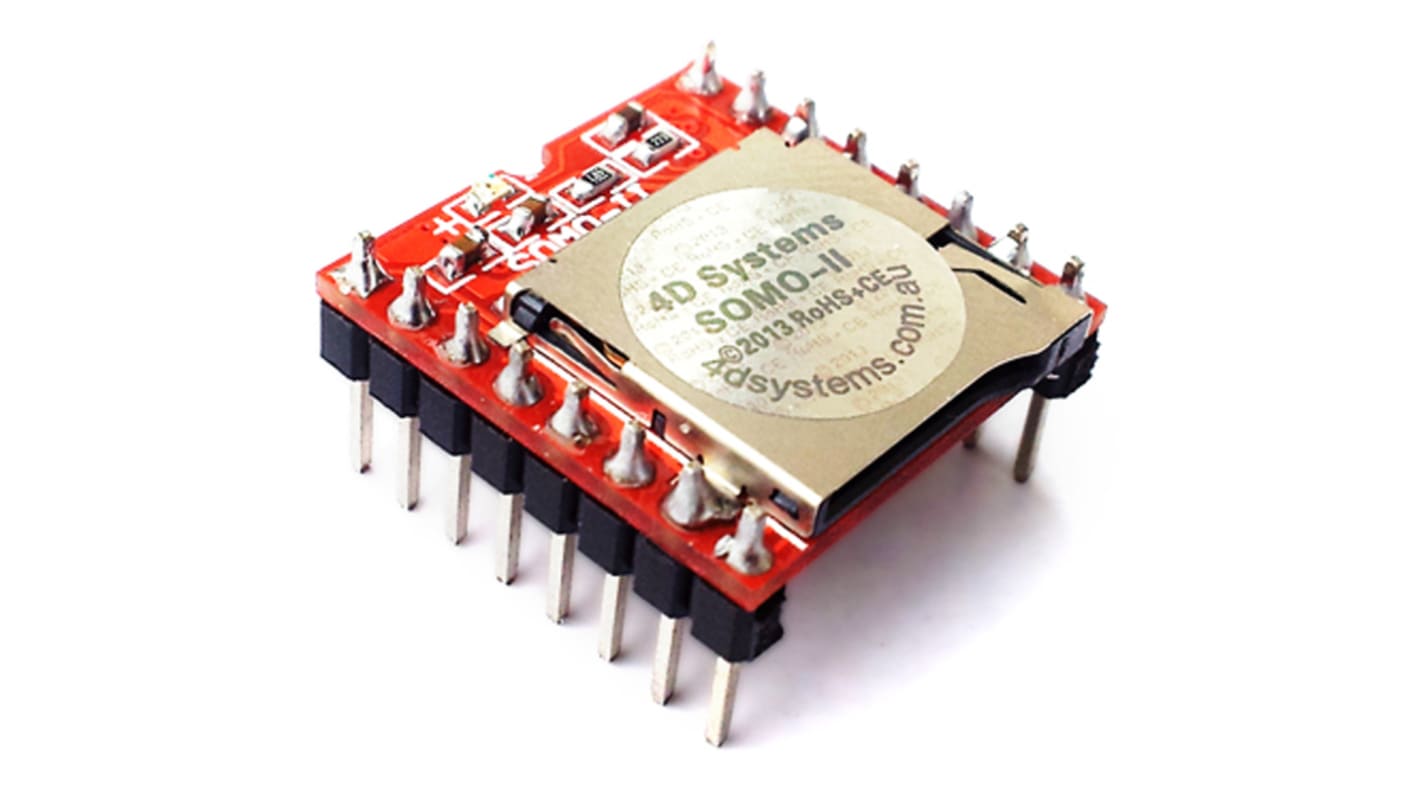

Modulo audio SOMO-II
Il modulo SOMO-II (SOund MOdule 2) di 4D Systems è un modulo sonoro compatto progettato per tutte le applicazioni audio integrate. SOMO-II è progettato per riprodurre file audio MP3 da schede micro-SD o unità flash USB 2.0 con componenti extra. Il MCU a 16 bit a bordo scheda è stato progettato in modo specifico per la decodifica hardware dell'audio.
È possibile salvare i file nella cartella principale della micro-SD o dell'unità flash USB. Può contenere fino a 99 cartelle con 255 brani in ciascuna di esse. È possibile caricare i file audio sulla scheda micro-SD o sull'unità flash USB tramite un PC o un computer portatile senza software aggiuntivo.
SOMO-II offre due modalità, SERIAL-MODE e KEY-MODE:
SERIAL-MODE (modalità seriale), con un'interfaccia UART seriale a 2 fili verso un microcontrollore tramite i pin TX e RX. È disponibile una serie di operazioni audio, quali riproduzione, pausa, arresto, traccia successiva e precedente e controllo volume per il micro host tramite comandi seriali.
KEY-MODE (modalità tasto) rappresenta un funzionamento autonomo che non richiede il micro host. È quindi possibile controllare il modulo con un numero limitato di pulsanti.
È possibile salvare i file nella cartella principale della micro-SD o dell'unità flash USB. Può contenere fino a 99 cartelle con 255 brani in ciascuna di esse. È possibile caricare i file audio sulla scheda micro-SD o sull'unità flash USB tramite un PC o un computer portatile senza software aggiuntivo.
SOMO-II offre due modalità, SERIAL-MODE e KEY-MODE:
SERIAL-MODE (modalità seriale), con un'interfaccia UART seriale a 2 fili verso un microcontrollore tramite i pin TX e RX. È disponibile una serie di operazioni audio, quali riproduzione, pausa, arresto, traccia successiva e precedente e controllo volume per il micro host tramite comandi seriali.
KEY-MODE (modalità tasto) rappresenta un funzionamento autonomo che non richiede il micro host. È quindi possibile controllare il modulo con un numero limitato di pulsanti.
Caratteristiche del modulo sonoro SOMO-II:
Contenitore compatto a 16 pin
Dimensioni: 21 x 20,5 x 11,3 mm
Uscita DAC a 24 bit
SERIAL-MODE o KEY-MODE
Uscita altoparlante amplificato mono
Uscita audio DAC stereo per cuffie/amplificatore esterno
Adattatore micro-SD a bordo scheda
Supporta micro-SD o unità flash USB 2.0 fino a 32 GB
Gamma di tensioni c.c. da 3,3 a 5 V (alimentazione singola)
Contenitore compatto a 16 pin
Dimensioni: 21 x 20,5 x 11,3 mm
Uscita DAC a 24 bit
SERIAL-MODE o KEY-MODE
Uscita altoparlante amplificato mono
Uscita audio DAC stereo per cuffie/amplificatore esterno
Adattatore micro-SD a bordo scheda
Supporta micro-SD o unità flash USB 2.0 fino a 32 GB
Gamma di tensioni c.c. da 3,3 a 5 V (alimentazione singola)
Accessori per display 4D Systems
Specifiche
Attributo | Valore |
---|---|
Tipo di processore | Modulo audio |
Tipo di montaggio | Su foro |
Numero pin | 16 |
Dimensioni | 21 x 20.5 x 11.3mm |
Altezza | 11.3mm |
Lunghezza | 21mm |
Massima temperatura operativa | +70 °C |
Larghezza | 20.5mm |
Minima temperatura operativa | 0 °C |
