- Codice RS:
- 168-4437
- Codice costruttore:
- VBO22-16NO8
- Costruttore:
- IXYS
- Codice RS:
- 168-4437
- Codice costruttore:
- VBO22-16NO8
- Costruttore:
- IXYS
Documentazione Tecnica
Normative
Dettagli prodotto

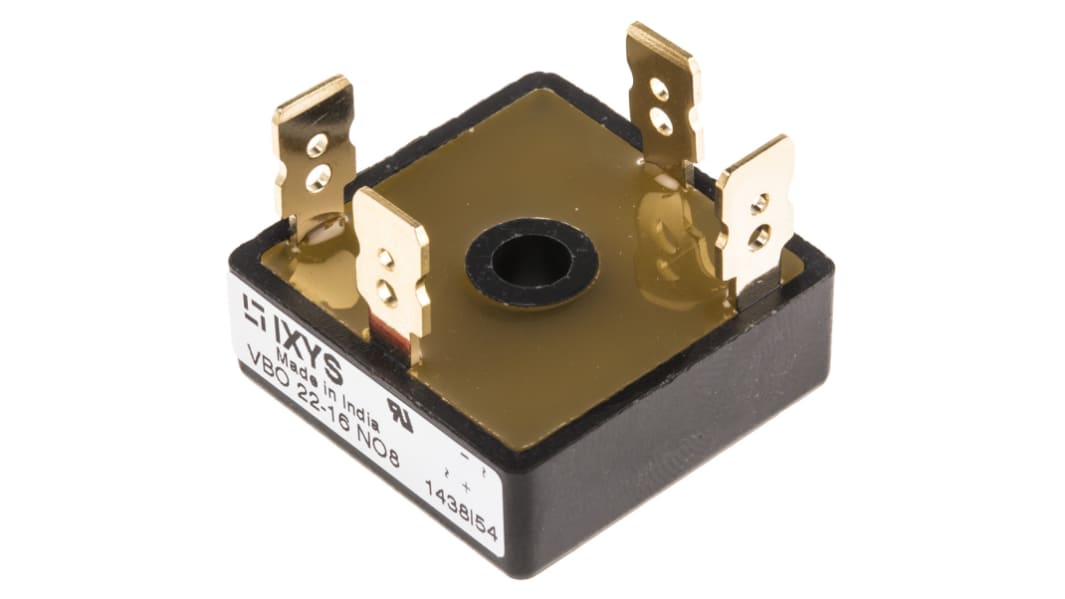

Modulo raddrizzatore a ponte con terminali a pressione, serie VBO2x, IXYS
Corrente di dispersione estremamente bassa
Caduta di tensione diretta molto bassa
Migliore comportamento termico
Caduta di tensione diretta molto bassa
Migliore comportamento termico
Autorizzatori
UL E 72873
Raddrizzatori a ponte, IXYS
Un raddrizzatore a ponte è una comune applicazione a diodo, usata per convertire una corrente alternata (ca) in ingresso in una corrente continua (cc) in uscita. Un ponte a diodo è una disposizione di quattro diodi in una configurazione di circuito a ponte che fornisce la stessa polarità di uscita per entrambe le polarità di ingresso.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 17A |
Picco della tensione ripetitiva inversa | 1600V |
Tipo di montaggio | Montaggio a vite |
Tipo di package | FO B B |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 440A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -40 °C |
Tensione di forward di picco | 2.2V |
Corrente inversa di picco | 300µA |
Lunghezza | 28.5mm |
Dimensioni | 28.5 x 28.5 x 10mm |
Larghezza | 28.5mm |
Altezza | 10mm |
