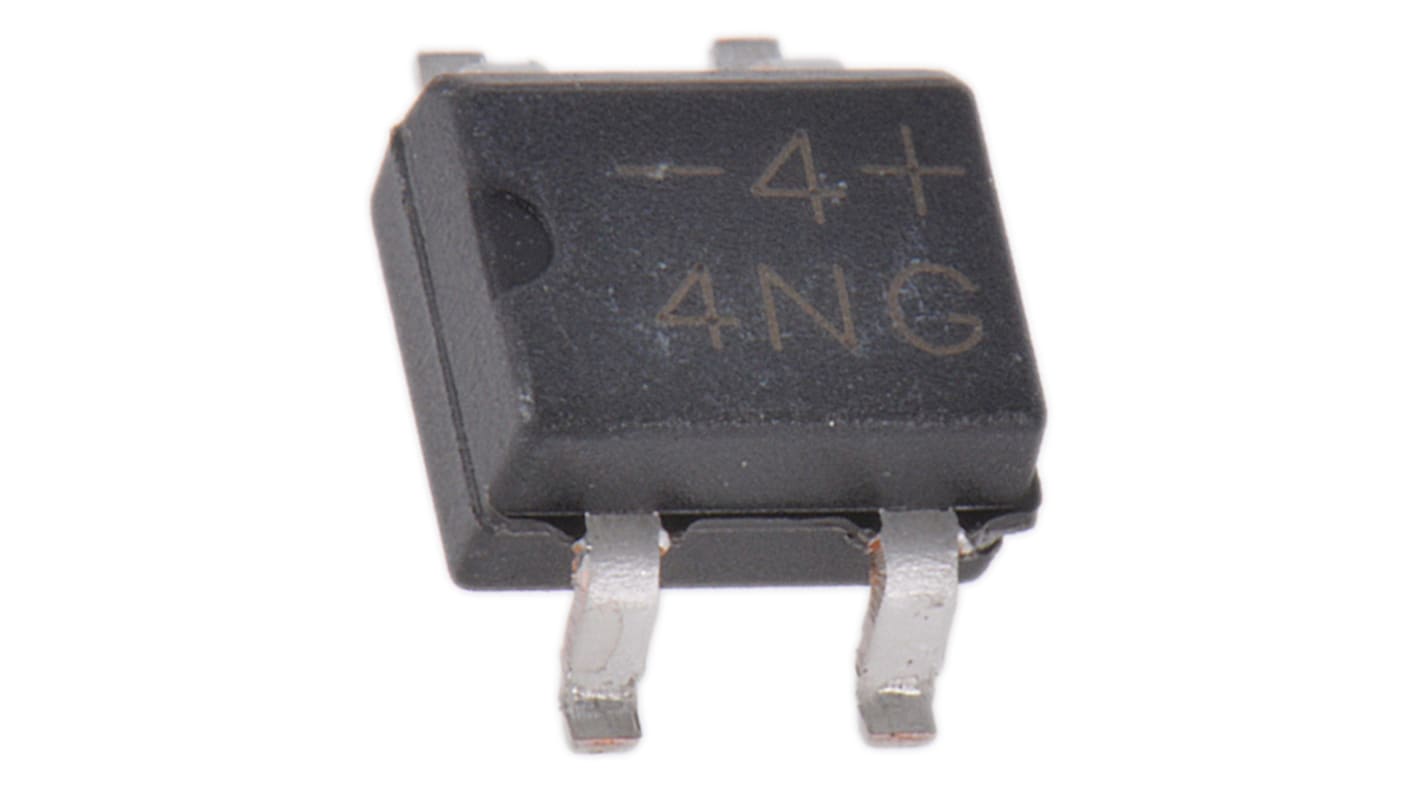

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 800mA, VRRM 400V, TO-269AA SMD, 4 Pin
- Codice RS:
- 629-0316
- Codice costruttore:
- MB4S-E3/45
- Costruttore:
- Vishay
130 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
90 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 5
0,454 €
(IVA esclusa)
0,554 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 5 - 45 | 0,454 € | 2,27 € |
| 50 - 245 | 0,40 € | 2,00 € |
| 250 - 495 | 0,342 € | 1,71 € |
| 500 - 1245 | 0,316 € | 1,58 € |
| 1250 + | 0,248 € | 1,24 € |
| *prezzo indicativo | ||
- Codice RS:
- 629-0316
- Codice costruttore:
- MB4S-E3/45
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto
Raddrizzatori a ponte per montaggio su superficie del circuito stampato, serie MBxS, Vishay Semiconductor
Contenitore SMT salvaspazio
Adatti al posizionamento automatico
Ideali per saldatura per rifusione su scheda a circuito stampato
Adatti al posizionamento automatico
Ideali per saldatura per rifusione su scheda a circuito stampato
Autorizzatori
UL, E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
|---|---|
| Ponte | Monofase |
| Corrente di forward media di picco | 800mA |
| Picco della tensione ripetitiva inversa | 400V |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | TO-269AA |
| Numero pin | 4 |
| Configurazione | Single |
| Corrente di picco su surge non ripetitiva | 35A |
| Massima temperatura operativa | +150 °C |
| Minima temperatura operativa | -55 °C |
| Tensione di forward di picco | 1V |
| Corrente inversa di picco | 5µA |
| Lunghezza | 4.95mm |
| Dimensioni | 4.95 x 4.1 x 2.7mm |
| Altezza | 2.7mm |
| Larghezza | 4.1mm |
- Codice RS:
- 629-0316
- Codice costruttore:
- MB4S-E3/45
- Costruttore:
- Vishay
