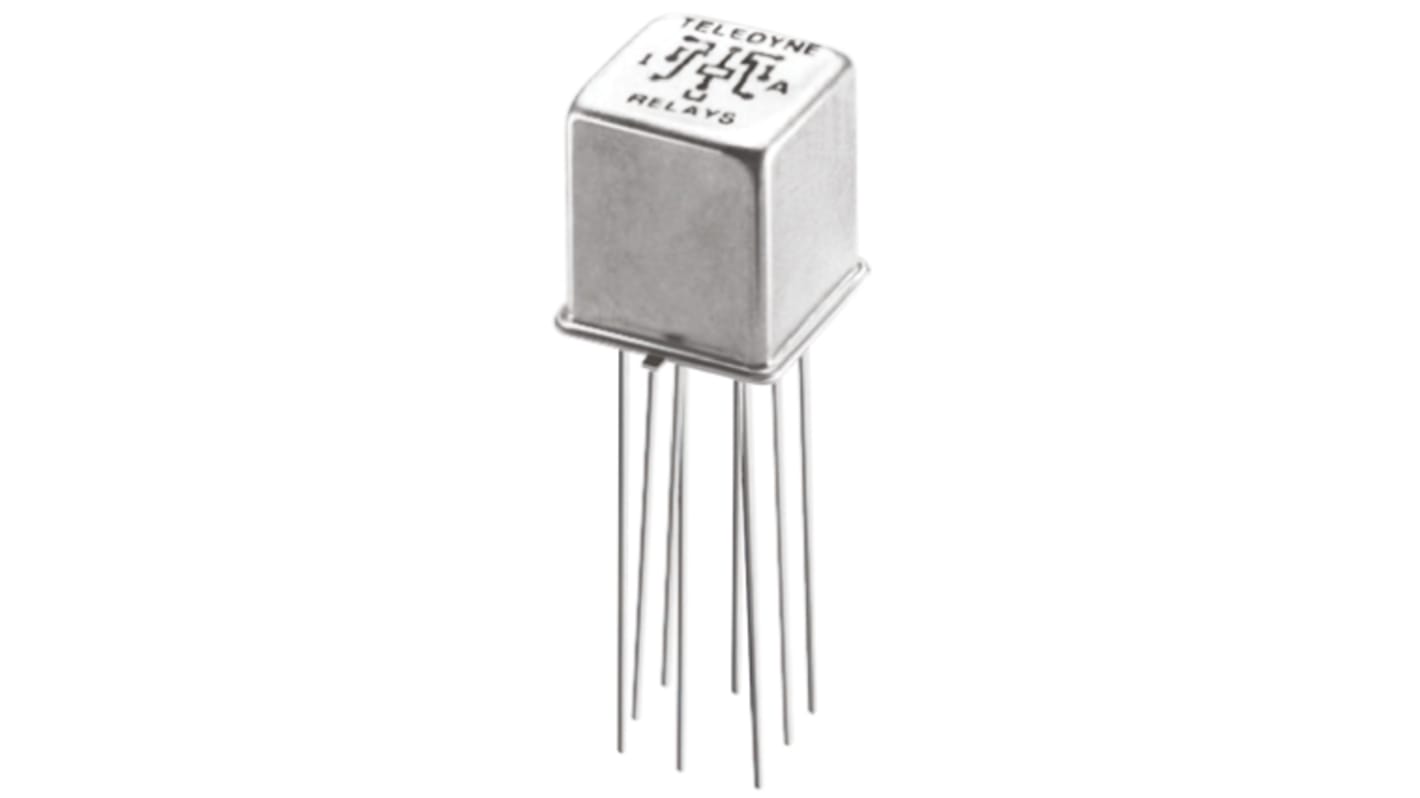

Relè RF Centigrid® - serie RF100/GRF100 e RF103/GRF103
I relè RF Centigrid® serie RF100 e GRF100 ad alta ripetibilità e i relè Centigrid® serie RF103 e GRF103 sensibili e ad alta ripetibilità sono ultraminiaturizzati, a tenuta ermetica con contatti DPDT progettati per migliorare la ripetibilità del segnale RF sull'intera gamma di frequenza.
La serie RF103 con montaggio su foro passante (codice 758-2509) e la serie GRF103 con montaggio superficiale (codice 758-2470) sono le versioni con bobina sensibile delle serie RF100 con montaggio su foro passante (codici 399-9414 e 399-9420) e GRF100 con montaggio superficiale (codice 758-2461); in queste versioni la resistenza della bobina è il doppio di quella delle versioni standard e quindi possono funzionare con metà del fabbisogno di corrente.
Sia le versioni sensibili che le versioni standard Centigrid® hanno un passo di 2,54 mm. La serie RF100 (codici 399-9414 e 399-9420) ha un profilo alto 7,37 mm, la serie RF103 (codice 758-2509) ha un profilo alto 10,03 mm, la serie GRF100 (codice 758-2461) ha un profilo alto 8,38 mm e la serie GRF103 (codice 758-2470) ha un profilo alto 11,05 mm.
I relè Centigrid® serie GRF100 e GRF103 con montaggio superficiale hanno un'esclusiva schermatura a massa che isola e protegge ciascun conduttore per garantire un eccellente isolamento tra contatti e tra poli.
a polo. Questa schermatura a terra è dotata di un'interfaccia che fornisce migliori prestazioni ad alta frequenza e ripetibilità parametrica.
Questi relè Centigrid® sono progettati per commutazione in attenuatori RF in applicazioni di misurazione e prova, per funzioni di bypass e di commutazione nelle applicazioni GSM, nelle reti LAN wireless e in molte altre applicazioni in cui si richiede il trasferimento di segnali ad alta velocità che richiedano prestazioni elevate e affidabili.
La serie RF103 con montaggio su foro passante (codice 758-2509) e la serie GRF103 con montaggio superficiale (codice 758-2470) sono le versioni con bobina sensibile delle serie RF100 con montaggio su foro passante (codici 399-9414 e 399-9420) e GRF100 con montaggio superficiale (codice 758-2461); in queste versioni la resistenza della bobina è il doppio di quella delle versioni standard e quindi possono funzionare con metà del fabbisogno di corrente.
Sia le versioni sensibili che le versioni standard Centigrid® hanno un passo di 2,54 mm. La serie RF100 (codici 399-9414 e 399-9420) ha un profilo alto 7,37 mm, la serie RF103 (codice 758-2509) ha un profilo alto 10,03 mm, la serie GRF100 (codice 758-2461) ha un profilo alto 8,38 mm e la serie GRF103 (codice 758-2470) ha un profilo alto 11,05 mm.
I relè Centigrid® serie GRF100 e GRF103 con montaggio superficiale hanno un'esclusiva schermatura a massa che isola e protegge ciascun conduttore per garantire un eccellente isolamento tra contatti e tra poli.
a polo. Questa schermatura a terra è dotata di un'interfaccia che fornisce migliori prestazioni ad alta frequenza e ripetibilità parametrica.
Questi relè Centigrid® sono progettati per commutazione in attenuatori RF in applicazioni di misurazione e prova, per funzioni di bypass e di commutazione nelle applicazioni GSM, nelle reti LAN wireless e in molte altre applicazioni in cui si richiede il trasferimento di segnali ad alta velocità che richiedano prestazioni elevate e affidabili.
Larghezza di banda larga
A tenuta ermetica
Contatti dorati
Contenitore metallico per la schermatura EMI con alta resistenza all'interferenza ESD
Elevato isolamento tra i percorsi di controllo e di segnale
Resistenza eccellente agli urti e alle vibrazioni
Alta affidabilità ed eccellente resistenza alle condizioni ambientali estreme
La struttura singola fornisce un'elevata efficienza magnetica e rigidità meccanica
A tenuta ermetica
Contatti dorati
Contenitore metallico per la schermatura EMI con alta resistenza all'interferenza ESD
Elevato isolamento tra i percorsi di controllo e di segnale
Resistenza eccellente agli urti e alle vibrazioni
Alta affidabilità ed eccellente resistenza alle condizioni ambientali estreme
La struttura singola fornisce un'elevata efficienza magnetica e rigidità meccanica
Nota
Montaggio su foro passante per i relè Centigrid® serie RF100 e RF103, montaggio superficiale per le serie GRF100 e GRF103.
Specifiche
Attributo | Valore |
---|---|
Frequenza della bobina massima | 3GHz |
Resistenza bobina | 100Ω |
Tipo di relè | Relè RF |
Resistenza dei contatti | 100 MΩ |
Configurazione contatto | DPDT |
Tensione bobina | 5V cc |
Tipo di montaggio | Montaggio su circuito stampato |
Tensione di controllo | 50mV |
Potenza bobina | 250mW |
Materiale contatto | Placcato oro |
Tempo di funzionamento - con rimbalzo | 6ms |
Lunghezza | 8.51mm |
Vita | 10000000Cycles |
Altezza | 10.03mm |
Dimensioni | 8.51 x 8.51 x 10.03mm |
Profondità | 8.51mm |
Minima temperatura operativa | -55°C |
Temperatura di esercizio | -55 → +85°C |
Massima temperatura operativa | +85°C |
