- Codice RS:
- 111-3108
- Codice costruttore:
- K8DT-VS2CD
- Costruttore:
- Omron
- Codice RS:
- 111-3108
- Codice costruttore:
- K8DT-VS2CD
- Costruttore:
- Omron
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

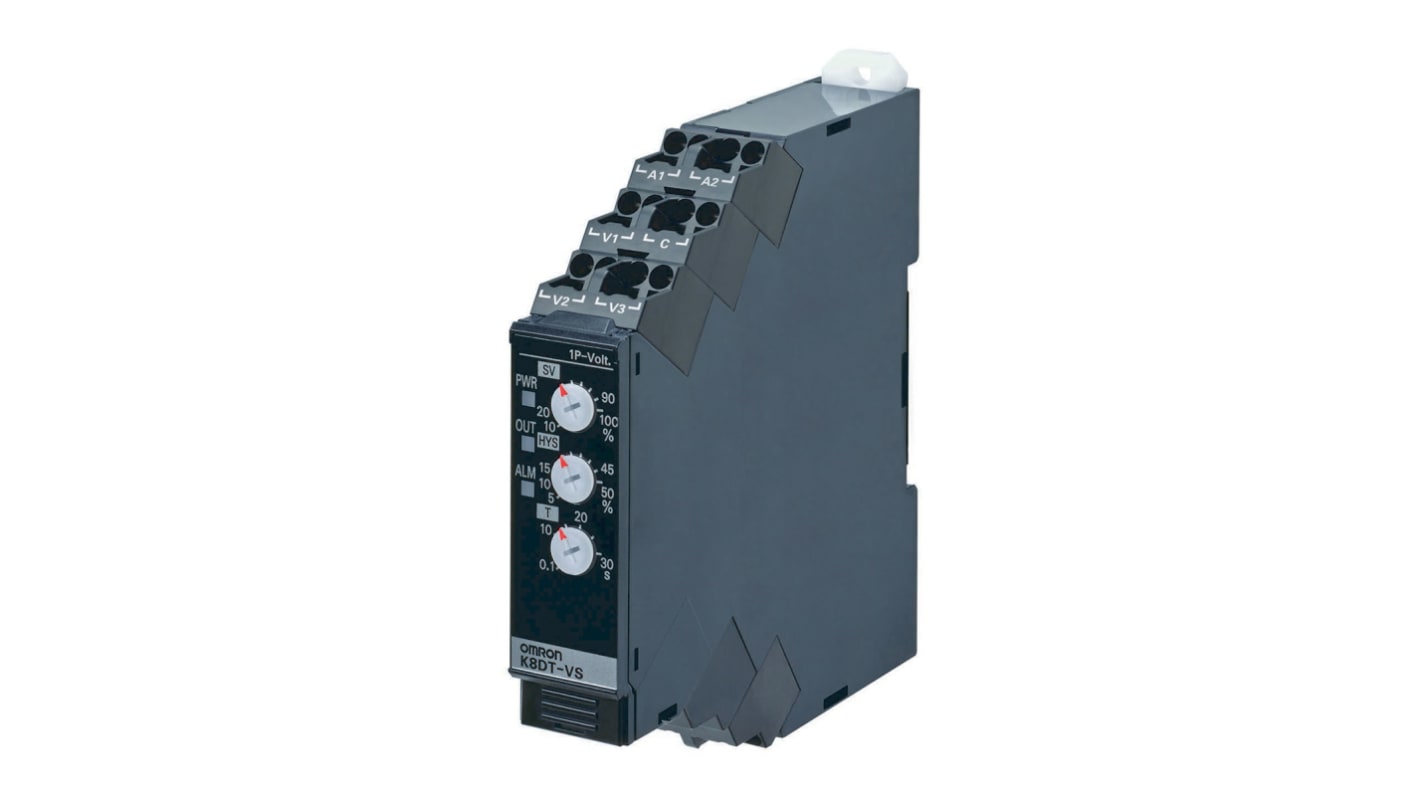

Relè di sotto/sovratensione monofase K8DT-VS
Il relè di monitoraggio di tensione monofase K8DT-VS Omron rileva le tensioni anomale applicate alle attrezzature per la protezione contro i guasti delle apparecchiature. Può essere utilizzato sia in modalità sovratensione che sottotensione.
Monitoraggio delle correnti c.a. o c.c. con un relè.
Impostazione del valore di esercizio, isteresi e tempo di funzionamento
Larghezza di 17,5 mm per ridurre lo spazio richiesto su pannelli
Terminale a innesto Plus lavoro che riduce le operazioni di cablaggio
Due fori di inserimento per cablaggio crossover (tutti i terminali)
Impostazione del valore di esercizio, isteresi e tempo di funzionamento
Larghezza di 17,5 mm per ridurre lo spazio richiesto su pannelli
Terminale a innesto Plus lavoro che riduce le operazioni di cablaggio
Due fori di inserimento per cablaggio crossover (tutti i terminali)
Relè di monitoraggio della tensione monofase K8DT-VS
Riduzione delle dimensioni dei pannelli di controllo.
Cablaggio ridotto.
Rilevamento degli errori nei motori e in altre apparecchiature.
Uso in modalità sovracorrente o sottocorrente.
Funzionamento come allarme.
Impostazione dei valori di soglia.
L'uscita allarme può essere impostata come uscita a relè o a transistor.
Segnale di ingresso - tensione, corrente, elettrodo livello dell'acqua e temperatura (termocoppia o termometro con resistenza al platino) come ingresso.
Basso consumo energetico.
Il montaggio laterale è possibile.
Affidabilità a lungo termine.
Affidabilità in condizioni di scarsa rumorosità.
Profilo sottile di 17,5 mm
Cablaggio ridotto.
Rilevamento degli errori nei motori e in altre apparecchiature.
Uso in modalità sovracorrente o sottocorrente.
Funzionamento come allarme.
Impostazione dei valori di soglia.
L'uscita allarme può essere impostata come uscita a relè o a transistor.
Segnale di ingresso - tensione, corrente, elettrodo livello dell'acqua e temperatura (termocoppia o termometro con resistenza al platino) come ingresso.
Basso consumo energetico.
Il montaggio laterale è possibile.
Affidabilità a lungo termine.
Affidabilità in condizioni di scarsa rumorosità.
Profilo sottile di 17,5 mm
Relè a corrente monofase K8DT-VS2CD
Alimentazione: 24 V c.a/c.c.
Rileva le tensioni anomale
Uso in modalità sovratensione o sottotensione
Protegge da guasti alle apparecchiature.
Uscita contatto SPDT.
Monofase.
Tempo di blocco alimentazione ON 1 s o 5 s (commutato tramite interruttore DIP)
Capacità di corrente: 10 A (per polo)
Inserimenti: 50 volte.
Rileva le tensioni anomale
Uso in modalità sovratensione o sottotensione
Protegge da guasti alle apparecchiature.
Uscita contatto SPDT.
Monofase.
Tempo di blocco alimentazione ON 1 s o 5 s (commutato tramite interruttore DIP)
Capacità di corrente: 10 A (per polo)
Inserimenti: 50 volte.
Gamma di impostazioni da 1 a 10 A c.a./c.c., da 3 a 30 A c.a./c.c., da 15 a 150 V c.a./c.c.
Caratteristiche e vantaggi.
Reset automatico / manuale (commutabile) (il reset manuale SPEGNE l'alimentatore)
LED verde di accensione (PWR)
Uscita relè LED giallo (RY)
Uscita LED rosso (ALM) allarme
Un relè con contatto SPDT. Commutabile tra NA (normalmente aperto) che NC (normalmente chiuso) tramite interruttore DIP.
Montaggio su guida DIN o a vite.
Peso: 100 g
Materiale del contenitore: PC, UL 94 V-0.
Colore N1.5
Protezione IP20 (terminali)
LED verde di accensione (PWR)
Uscita relè LED giallo (RY)
Uscita LED rosso (ALM) allarme
Un relè con contatto SPDT. Commutabile tra NA (normalmente aperto) che NC (normalmente chiuso) tramite interruttore DIP.
Montaggio su guida DIN o a vite.
Peso: 100 g
Materiale del contenitore: PC, UL 94 V-0.
Colore N1.5
Protezione IP20 (terminali)
Che cos'è un relè di misurazione/monitoraggio?
Un relè di misurazione/monitoraggio è un dispositivo di controllo di protezione, con vari tipi disponibili adatti per ciò che si vuole monitorare. I relè ricevono i segnali di ingresso quindi li monitorano e inviano un segnale di allarme quando viene raggiunto un valore impostato (relè di allarme). I relè proteggono le apparecchiature contro i guasti da sovratensione e sovracorrente. Relè per il monitoraggio di alimentatori c.a., tensione e corrente, segnali analogici per rilevare attività insolite in apparecchiature rispetto alle soglie di allarme impostate.
Quali sono i tipi di relè di monitoraggio disponibili?
Relè di protezione del motore
Relè di monitoraggio della temperatura
Relè di controllo del livello dell'acqua
Tensione
Corrente
Relè di monitoraggio della temperatura
Relè di controllo del livello dell'acqua
Tensione
Corrente
Standard
EN60947-5-1, terminali IP 20
Relè di controllo serie Omron K8DT
I relé di misurazione e monitoraggio Omron K8DT fanno parte del concetto di design di valore per i pannelli che porta la progettazione e la produzione dei pannelli di controllo a nuovi livelli. La serie K8DT protegge importanti apparecchiature dai danni usando diversi relè di misurazione e monitoraggio conformi agli standard di sicurezza internazionali. Il basso consumo energetico e la bassa generazione di calore garantiscono una lunga durata utile.
Riduzione degli ingombri
La serie K8DT può aiutare a ridurre i pannelli di controllo riducendo la larghezza tra le canaline e lo spazio vuoto sul pannello. Il corpo sottile offre lo spazio per il montaggio di più dispositivi nel pannello di controllo della stessa dimensione per aumentare la funzionalità del pannello.
Terminali a innesto Plus
Le morsettiere a innesto Plus su tutti i relè K8DT riducono i tempi necessari ai lavori di cablaggio. I terminali a innesto Plus consentono l'inserimento di cavi rigidi e intrecciati con puntali o boccole senza la necessità di utensili.
Specifiche
Attributo | Valore |
---|---|
Applicazione di controllo | Tensione |
Fase elettrica | 1 |
Gamma di sensibilità alla tensione | 10 V, 30 V, 150 V. |
Configurazione contatto | SPDT |
Sensibilità alla tensione | Sovratensione, Sottotensione |
Tipo di montaggio | Guida DIN |
Ritardo | 250ms |
Serie | K8DT-VS |
Tipo di terminale | Vite |
Dimensioni | 90 x 17.5 x 90mm |
Massima temperatura operativa | +60°C |
Larghezza | 17.5mm |
Minima temperatura operativa | -20°C |
Numero di poli | 1 |
Tensione massima rilevata | 10 V, 30 V, 150V |
Temperatura di esercizio | +60°C |
Altezza | 90mm |
Lunghezza | 90mm |
