Normative
- Paese di origine:
- DE
Dettagli prodotto

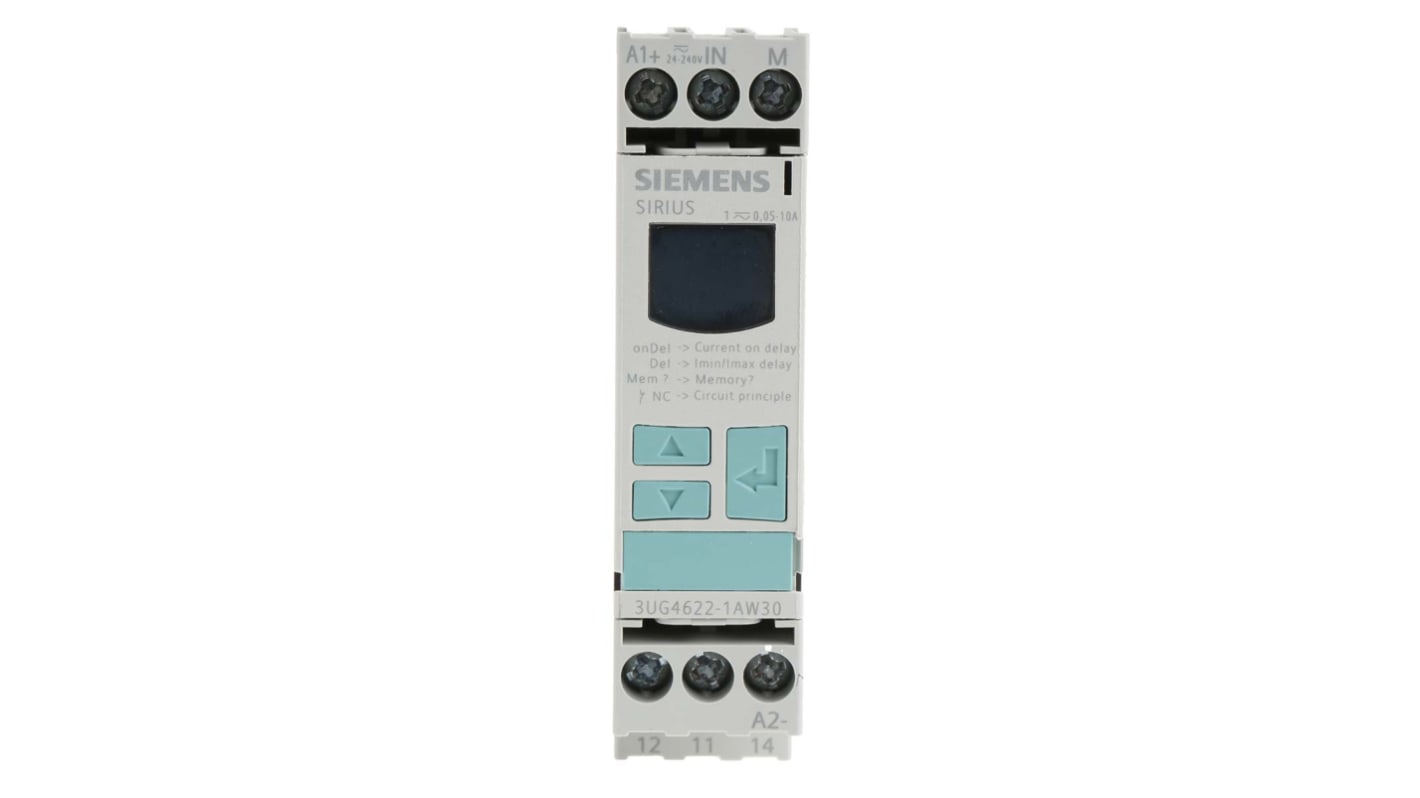

Relè di monitoraggio Siemens, rilevamento di corrente minima 50 mA, rilevamento di corrente massima 10 A - Serie 3UG4 - 3UG4622-1AW30
Hai bisogno di un modo per scollegare l'alimentatore in caso di guasti elettrici? Scegliete questo relè di monitoraggio Siemens per rilevare i problemi nelle correnti c.a. e c.c. monofase. Protegge le apparecchiature isolando al contempo i problemi, semplificando la manutenzione e limitando i tempi di inattività della produzione. L'unità risponde sia a sovracorrente che a sottocorrente, offrendo una doppia protezione per gli incidenti di sovracorrente e sottocorrente. Poiché è possibile fare affidamento su di esso in temperature d'esercizio comprese tra -25 °C e +60 °C, è una scelta sicura per l'uso in condizioni difficili. Relè come questo si trovano in sistemi come quadri di distribuzione, pannelli di controllo e motori elettrici.
LCD per facilitare il monitoraggio delle prestazioni e il rilevamento dei guasti
Ritardo tra 0,1 e 20 secondi per risposte e reset rapidi
Il grado di protezione IP20 indica che l'unità è a prova di contatto per migliorare la sicurezza sul posto di lavoro.
Dimensioni compatte di 91 (L) x 22,5 (L) x 92 mm (H) per adattarsi a spazi ristretti
Ritardo tra 0,1 e 20 secondi per risposte e reset rapidi
Il grado di protezione IP20 indica che l'unità è a prova di contatto per migliorare la sicurezza sul posto di lavoro.
Dimensioni compatte di 91 (L) x 22,5 (L) x 92 mm (H) per adattarsi a spazi ristretti
Qual è la differenza tra un relè standard e un relè di monitoraggio?
Commutazione dei relè standard in base a soglie fisse e preimpostate. I relè di monitoraggio sono più specializzati e hanno parametri di funzionamento regolabili che rilevano vari guasti.
Specifiche
Attributo | Valore |
---|---|
Applicazione di controllo | Corrente |
Fase elettrica | 1 |
Configurazione contatto | SPDT |
Tipo di montaggio | Guida DIN |
Corrente minima rilevata | 50mA |
Corrente massima rilevata | 10A |
Sensibilità alla corrente | Sovracorrente, Corrente sotto soglia |
Ritardo | 0,1 → 20s |
Serie | 3UG4 |
Lunghezza | 91mm |
Dimensioni | 91 x 22.5 x 92mm |
Numero di poli | 1 |
Standard soddisfatti | CCC, CE, EAC, UL |
Massima temperatura operativa | +60°C |
Larghezza | 22.5mm |
Minima temperatura operativa | -25°C |
Temperatura di esercizio | -25 → +60°C |
Tipo di terminale | Vite |
Gamma di corrente | 0,05 → 10A |
Altezza | 92mm |
