- Codice RS:
- 480-1245
- Codice costruttore:
- G3VM-401D
- Costruttore:
- Omron
177 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
3,08 €
(IVA esclusa)
3,76 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 3,08 € |
5 - 9 | 2,98 € |
10 + | 2,92 € |
- Codice RS:
- 480-1245
- Codice costruttore:
- G3VM-401D
- Costruttore:
- Omron
Normative
Dettagli prodotto
G3VM MOSFET SSR
Relè di stato solido con uscita MOSFET e ingresso foto-LED
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche

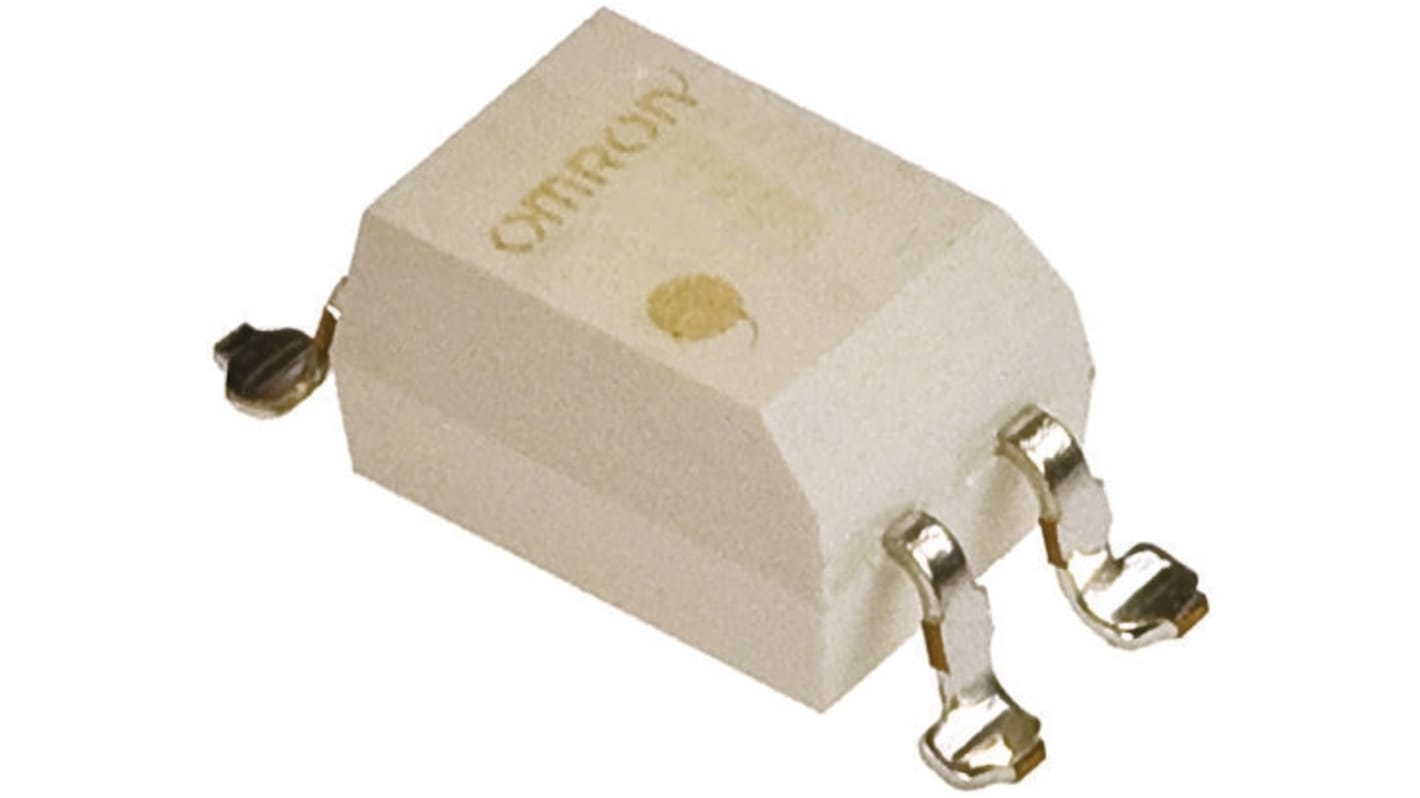

Relè a stato solido SSR serie G3VM-401D MOS FET per impieghi generali.
Il relè MOS FET G3VM-401D offre numerosi vantaggi senza necessità di manutenzione. Relè SPST-NO (normalmente aperto), con contenitore DIP (dual in-line), foro passante e terminali per circuito stampato a 4 pin, alta velocità e una tensione di carico di 400 V.
Caratteristiche e vantaggi del relè a stato solido SSR G3VM-401D.
Relè a stato solido FET MOS.
Terminali per relè con montaggio superficiale
DIP 4 – (contenitore)
SMT
Tipo di contatto SPST-NO 1 a (normalmente aperto).
Relè con foro passante.
Terminali per circuito stampato.
4 terminali per relè.
Tensione di carico 400 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 18 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 40 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 2500 Vrms.
Conformità RoHS.
Terminali per relè con montaggio superficiale
DIP 4 – (contenitore)
SMT
Tipo di contatto SPST-NO 1 a (normalmente aperto).
Relè con foro passante.
Terminali per circuito stampato.
4 terminali per relè.
Tensione di carico 400 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 18 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 40 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 2500 Vrms.
Conformità RoHS.
Caratteristiche aggiuntive del relè a stato solido SSR G3VM-401D.
Lunga durata operativa.
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Altri esempi di applicazione.
Apparecchiatura di misurazione e verifica.
Apparecchiature di comunicazione.
Apparecchiatura di sicurezza.
Apparecchiatura industriale.
Circuito di alimentazione.
Apparecchiature di comunicazione.
Apparecchiatura di sicurezza.
Apparecchiatura industriale.
Circuito di alimentazione.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 0,12 A |
Tipo di montaggio | Montaggio superficiale |
Tensione di carico massima | 400 V c.a. |
Tensione minima di carico | 0 V c.a. |
Tensione di controllo massima | 1,3 V |
Tipo switching | c.c. |
Gamma tensione di controllo | Massimo 1,3 V |
Corrente minima di carico | 120 mA |
Configurazione contatto | SPST |
Tipo di terminale | Pin per circuito stampato |
Uscita | MOSFET |
Package | SMD4 |
Gamma di tensione di carico | 0 → 400V ca |
Serie | G3VM |
Dimensioni | 4.58 x 6.4 x 3.65mm |
Altezza | 3.7mm |
Corrente di dispersione | 50 mA |
Profondità | 6.4mm |
Temperatura di esercizio | -40 → +85°C |
Lunghezza | 4.6mm |
Massima temperatura operativa | +85°C |
Minima temperatura operativa | -40°C |
