- Codice RS:
- 612-9028
- Codice costruttore:
- 3RF2420-1AC45
- Costruttore:
- Siemens
- Codice RS:
- 612-9028
- Codice costruttore:
- 3RF2420-1AC45
- Costruttore:
- Siemens
Normative
- Paese di origine:
- DE
Dettagli prodotto

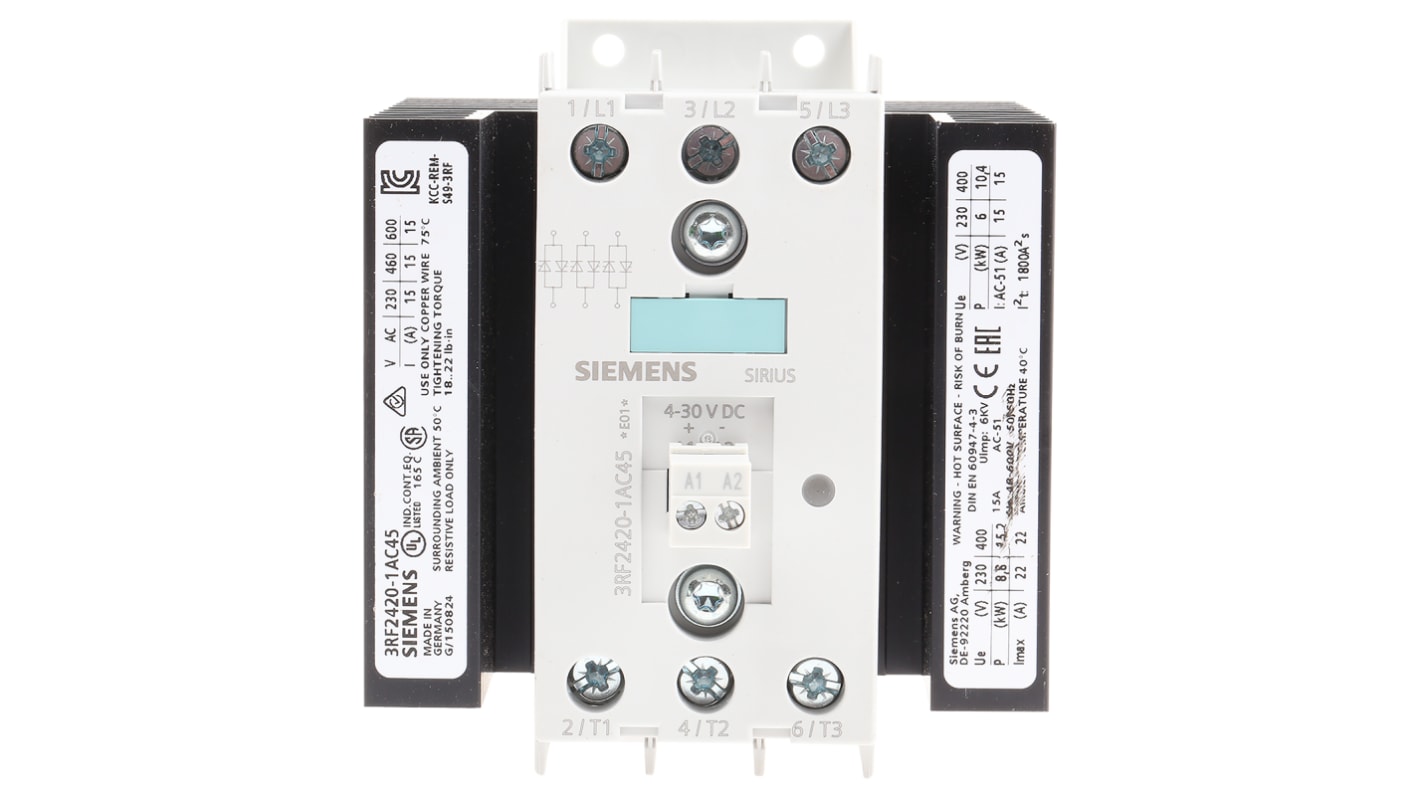

Relè a stato solido Siemens, 3 poli, gamma di tensione d'esercizio da 48 a 600 V c.a. - 3RF2420-1AC45
Controllare il flusso di corrente ai dispositivi utilizzando questo relè a stato solido di Siemens. Poiché è dotato di commutazione zero-cross, contribuisce a ridurre il rumore accendendo quando la corrente di carico è vicina a 0 V. È possibile agganciare questa unità su una guida DIN e avvitarla saldamente in posizione, in modo che l'installazione sia rapida senza l'esigenza di utensili specializzati. I morsetti a vite contribuiscono a garantire collegamenti elettrici sicuri e resistenti alle vibrazioni. Il relè è dotato di protezione contro i cortocircuiti incorporata per ridurre al minimo il rischio di danni elettrici causati da guasti. Troverete un SSR come questo utilizzato in applicazioni di riscaldamento e illuminazione.
Caratteristiche e vantaggi
Ampia gamma di tensioni d'esercizio tra 48 e 600 V c.a. per un'ampia compatibilità
Il grado di protezione IP20 significa che è a prova di dita e protetto contro oggetti di dimensioni superiori a 12 mm
Gamma di temperature d'esercizio da -10 °C a +60 °C per l'uso in ambienti difficili
Il grado di protezione IP20 significa che è a prova di dita e protetto contro oggetti di dimensioni superiori a 12 mm
Gamma di temperature d'esercizio da -10 °C a +60 °C per l'uso in ambienti difficili
Qual è il vantaggio di un relè a stato solido?
A differenza dei relè elettromeccanici, gli SSR non hanno parti mobili. Ciò significa che esiste un rischio molto basso di usura, che prolunga la durata dell'unità. Gli SSR si accendono e si spegnono anche molto più velocemente dei relè elettromeccanici, pertanto sono una buona scelta per l'uso in applicazioni in cui è necessaria una commutazione sensibile.
Relè a tensione zero
Nota
La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 20 A |
Tipo di montaggio | Guida DIN |
Tensione di carico massima | 600 V |
Tensione minima di carico | 48 V |
Tensione minima di controllo | 4 V c.c. |
Tensione di controllo massima | 30 V c.c. |
Tipo switching | Zero Cross |
Gamma tensione di controllo | 4 → 30 V c.c. |
Corrente minima di carico | 0,5 A |
Numero di poli | 3 |
Configurazione contatto | 3P-NA |
Tipo di terminale | Vite |
Uscita | Tiristore |
Tempo max. di attivazione | 1/2 ciclo + 1 ms |
Gamma di tensione di carico | 48 → 600V |
Dimensioni | 90 x 112.5 x 100mm |
Massima temperatura operativa | +60°C |
Profondità | 112.5mm |
Minima temperatura operativa | -25°C |
Standard soddisfatti | CE, CSA, UL |
Temperatura di esercizio | -25 → +60°C |
Lunghezza | 90mm |
Corrente di dispersione | 10 mA |
Altezza | 100mm |
